Автономный комбинированный прибор контроля технического состояния скважины МИД-А

Автономный комбинированный прибор контроля технического состояния скважины МИД-А

Назначение

Магнитоимпульсный дефектоскоп автономный МИД-А предназначен для регистрации давления и температуры по стволу скважины с одновременным контролем технического состояния насосно-компрессорных труб и обсадных колонн в заглушенных нефтяных и газовых скважинах.


Состав

В состав прибора входят: два датчика дефектоскопа, регистрирующих состояние компрессорных труб и обсадных колонн, датчик температуры и датчик давления.

Дополнительно прибор комплектуется адаптером для подключения к компьютеру, управляющей и обрабатывающей программами.


Принцип работы

Метод магнито-импульсной дефектоскопии и толщинометрии основан на решении обратной задачи становления поля магнитного диполя, расположенного на оси системы коаксиальных проводящих цилиндрических оболочек. Для обеспечения необходимого пространственного разрешения в приборе используются две продольные приемно-возбуждающие катушки, имеющие различную длину и магнитный момент. Кроме того, для выявления в трубах азимутально-ориентированных дефектов, в приборе может устанавливаться поперечная катушка.

В процессе спускоподъемных операций прибора на проволоке производится регистрация следующих параметров: ЭДС становления поля на каждой катушке дефектоскопа, давление и температура окружающей среды, температура датчика давления. Наличие данных о температуре датчика давления, позволяет произвести корректировку его показаний для устранения температурных уходов характеристик.


Получаемая с датчиков информация в цифровом виде запоминается в долговременной памяти прибора, а затем после подъема прибора на поверхность с помощью адаптера переносится в память ЭВМ.


Полученная в виде файлов данных информация подвергается обработке и интерпретации с применением программного комплекса MID-SGS.


Технология обработки данных включает следующие операции:
•  привязка данных по глубине;
•  ввод априорных данных об объекте исследования (информация о муфтах, количестве и параметрах колонн);
•  вычисление толщины стенок труб;
•  выдача и визуализация результатов.


Технические характеристики

Диаметр скважинного прибора, мм

45

Диапазон рабочих температур, °С

0 - 130

Баропрочность, Мпа

90

Длина прибора с центраторами, мм, не более

2800

Масса прибора, кг, не более

15

Число одновременно исследуемых колонн (с определением толщины)

1 - 2

Точность определения толщины с калибровкой по ненарушенным интервалам самой изучаемой скважины:
    - по первой (ближней) колонне, мм, не хуже
    - по второй колонне, мм, не хуже




0,5
1,5

Чувствительность к изменениям толщины:
    - по первой колонне, мм, не хуже
    - по второй, мм, не хуже



0,2
0,6

Минимальная длина участка кольцевого уменьшения толщины
на 3 мм:
    - по первой колонне, мм, не хуже
    - по второй, мм, не хуже




80
200

Минимальная длина обнаруживаемой вертикальной трещины:
    - по первой колонне, мм, не хуже
    - по второй, мм, не хуже



80
160

Минимальная длина обнаруживаемой поперечной трещины:

50% диаметра

Выделяемые неоднородности:

элементы конструкции,
заколонная оснастка (муфты, пакеры, башмаки колонн,
центраторы, турбуляторы и др.)

Минимальный диаметр исследуемой колонны, мм

88,9

Максимальный диаметр исследуемой колонны, мм

244.5

Диапазон измерения температуры, °С

от 0 до +130

Разрешающая способность по температуре, °С

0,0022

Диапазон измерения давления, Мпа

0 - 90

Разрешающая способность по давлению, Мпа

0,00015

Максимальное время непрерывной записи, ч

14

Напряжение питания модуля регистрации, В (два элемента
питания типоразмера «С»)

3±0,5

Напряжение питания генератора, В (четыре элемента
питания типоразмера «С»)

6±0,5



Рабочие окна управляющей программы

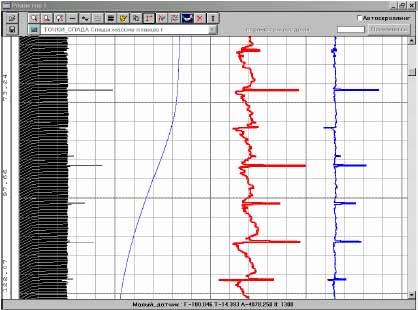

1. Окно просмотра зарегистрированных данных.

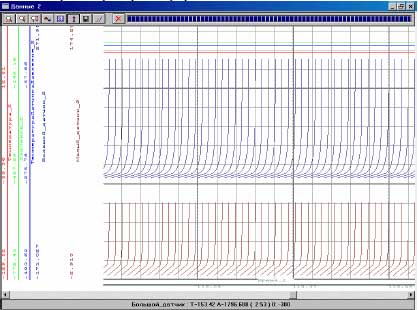

2. Окно редактора данных.




3. Окно программы расчета толщин колонн.
