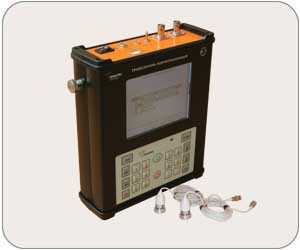

Т-2001М - корреляционный течеискатель - новый прибор

Т-2001М - корреляционный течеискатель - новый прибор

Корреляционный течеискатель Т-2001М предназначен для оперативного поиска утечек жидких сред из скрытых трубопроводов, работающих под давлением с выдачей на дисплей прибора расстояния от датчиков до места утечки.

Отличительные особенности

  • Бескомпьютерный вариант исполнения.

  • Высокоточный алгоритм автоматизированного поиска утечек.

  • Возможность анализа замеров при выгрузке в компьютер.

  • Возможность систематизированного хранения, просмотра и анализа измерений в базе данных при установленном ПО АРМИД®.

Область применения корреляционного течеискателя Т-2001М

Материал труб: сталь, чугун, пластмасса (опция).
Рабочая среда: вода, пар, легкие нефтепродукты.
Диаметр трубопровода: (50-1200) мм.
Рабочее давление: (0,5-50) атм.
Минимальный диаметр утечки: (5-10)мм.

Основные функции корреляционного течеискателя Т-2001М

  1. Расчет кросскорреляции в произвольных полосах частот.

  2. Пересчет кросскорреляции с учетом подавления помех.

  3. Специальный режим расчета скорости распространения звука по трубопроводу.

  4. Автоматизированный расчет и отображение координаты утечки относительно любого из датчиков.

  5. Пересчет функции кросскорреляции по нескольким максимумам когерентности.

  6. Расчет координаты утечки по нескольким максимумам функции кросскорреляции.

  7. Отображение функции кросскорреляции в масштабе длины трубопровода.

  8. Отображение формы сигналов и их спектров, взаимных спектров.

  9. Одновременный просмотр полученных функций в различном сочетании.

Технические характеристики корреляционного течеискателя Т-2001М

Входы

2 синхронных виброизмерительных канала

Канал передачи данных

кабель

Частотный диапазон

0,5 - 20000 Гц (8 поддиапазонов)

Динамический диапазон

70 дБ

Погрешность

0,2% от длины контролируемого участка

Длина контролируемых трубопроводов

до 1000 м (стандартная поставка 250 м)

Условия работы

(-20…+55)оС

(-60 +150)оС для датчиков

Время работы без подзарядки

не менее 6 час

Масса

2,3 кг

Габаритные размеры

(190х230х66) мм

Исполнение

промышленное

Конструкция

Алюминиевый ударопрочный корпус с входами для подключения 2-х датчиков, шины USB, телефонов. Управление осуществляется с помощью мембранной клавиатуры. Дисплей: графический с разрешением 1/4 VGA.

Комплектность

Наименование

Кол-во, шт.

Корреляционный течеискатель Т-2001М в сборе

1

Пьезоакселерометр однопозиционный в комплекте

2

Кабель антивибрационный с микроразъемами

2

Кабель измерительный РК-50 (250-300м) с разъемами CР-50 на катушке

1

Блок питания для работы компьютера от автомобильного аккумулятора

опция

Комплект для прослушивания

1

Кейс для комплектации

1

Программное обеспечение АРМИД®

опция

Эксплуатационная документация

1


Сделать заказ и запросить дополнительную информацию по Т-2001М Вы можете здесь.
