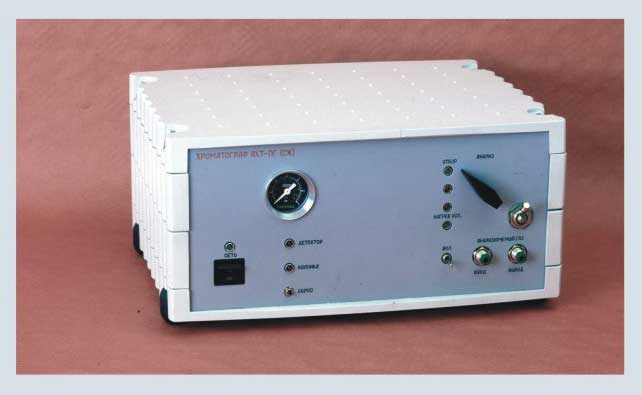

Хроматограф для анализа сжиженного газа АХТ-СЖ

Хроматограф для анализа сжиженного газа АХТ-СЖ

АХТ-СЖ прост и удобен в эксплуатации и не требует специальной подготовки оператора. Небольшие габариты позволяют использовать его как в стационарных условиях, так и в передвижной лаборатории с питанием от автомобильного аккумулятора; Выпускается в двух модификациях: для работы в стационарных условиях для работы в автомобильной передвижной лаборатории с питанием от автомобильного аккумулятора По отдельному заказу дополнительно к хроматографу могут быть поставлены: баллоны с калибровочной газовой смесью, баллон с газом носителем, пробоотборник газов, редуктор персональный компьютер (стационарный либо ноутбук) с установленным программным обеспечением.

Описание

Хроматограф для анализа природного сжиженного газа (АХТ-СЖ) предназначен для количественного определения компонентного состава сжиженных природных газов - пропана технического (ПТ), смеси пропана-бутана технического (СПБТ), бутана технического (БТ), определения средней плотности/удельного веса газа в соответствии с:

ГОСТ 20448-80 "ГАЗЫ УГЛЕВОДОРОДНЫЕ СЖИЖЕННЫЕ, Метод определения углеводородного состава" (введенного взамен ГОСТ 10679-76 )

ГОСТ 28656-90 "ГАЗЫ УГЛЕВОДОРОДНЫЕ СЖИЖЕННЫЕ", Расчетный метод определения плотности и давления насыщенных паров.

Определяемые компоненты: Метан, этан, этилен, пропилен, пропан, изо-бутан, н-бутан, и-пентан, н-пентан и др.

АХТ-СЖ работает в изотермическом режиме и комплектуется термостатируемыми:

испарителем сжиженного газа, детектором по теплопроводности (ДТП),

хроматографической колонкой, петлевым краном-дозатором.

Имеет термостатируемый-испаритель, преобразующий жидкую фазу сжиженного газа в газовую фазу.

Комплектуется программным обеспечением

Для анализа сжиженного газа необходимо предварительно преобразовать сжиженный газ в газовую фазу, поскольку состав сжиженного газа и паровой фазы над ним существенным образом отличаются. Для этого в конструкции хроматографа предусмотрен испаритель сжиженного газа. Проба жидкости вводится в него, преобразуется в газовую фазу и затем поступает в дозатор. Испаритель сжиженного газа и дозатор помещены в общий термостат, температура в котором поддерживается постоянной на уровне 50-60 оС, что исключает оседание в газовой линии тяжелых углеводородов. Путь анализируемого газа от пробоотборника до колонки минимизирован и проходит внутри термостата.

Обработка сигнала детекторов осуществляется персональным компьютером. Программа обработки входит в комплектацию прибора. На дисплее компьютера отобразится хроматограмма. Компьютер автоматически рассчитает концентрацию компонентов сжиженного газа, вычислит среднюю плотность/удельный вес газа, запомнит хроматограмму и результаты анализа, дату и время его проведения, распечатает на принтере паспорт газа и хроматограмму (при необходимости).

Программа имеет возможность ручной корректировки границ пиков. Все программное обеспечение разработано для операционных систем Windows 98/Ме/2000.

Технические характеристики АХТ-СЖ

Анализируемые компоненты (углеводороды)
Режим работы АХТ- изотермический°С
Время выхода на режим, не более, мин.
Предел детектирования (по пропану), г/см3, не более
Предел допустимого отклонения температуры
термостата от среднего при установившейся температуре, не более,°С,
Предел допускаемого значения относительного
отклонения расхода газа при изменении температуры окружающего
воздуха на каждые 10°С в диапазоне от +10 до +35 °С,не более, %
Газ-носитель - гелий/азот с избыточным давлением, МПа
Расход газа-носителя, см3/мин
Масса, не более, кг.
Габаритные размеры, не более, мм,
Электрическое питание (в автомобильном варианте), В
При питании от сети переменного тока частотой 50 Гц,В
С1-С6
90-120
60
5x10-9

0,5


5
0,45±0,05
10-15
7,5
310х205х140
13,5±1,5
220+22/-33

Определяет:

Компонентный состав сжиженных природных газов ГОСТ 20448-80 "ГАЗЫ УГЛЕВОДОРОДНЫЕ СЖИЖЕННЫЕ,
Метод определения углеводородного состава" ( взамен ГОСТ 10679-76 )
Среднюю плотность / удельный вес газа ГОСТ 28656-90 "ГАЗЫ УГЛЕВОДОРОДНЫЕ СЖИЖЕННЫЕ",
Расчетный метод определения плотности и давления насыщенных паров

Анализируемые газы: пропан технический (ПТ), смесь пропан-бутан технический (СПБТ), бутан технический (БТ)

Газ - носитель: Гелий, Азот


Сделать заказ и запросить дополнительную информацию по АХТ-СЖ Вы можете здесь.
