Оптический датчик-реле контроля пламени СЛ-90-2

Оптический датчик-реле контроля пламени СЛ-90-2

Оптический датчик-реле контроля пламени СЛ-90-2

Внимание! Разработаны датчики контроля пламени СЛ-90-2/220 и СЛ-90-2/220К в новом корпусе.

НАЗНАЧЕНИЕ: Оптический датчик-реле контроля пламени СЛ-90-2 предназначен для индикации наличия или отсутствия пламени и выдачи сигнала для систем автоматики промышленного энергетического оборудования. Применение датчика возможно для всех типов горелочных устройств и видов топлива и ограничивается только возможностью установки выносного модуля фотоприемника в зоне прямой видимости пламени. Датчик СЛ-90-2 состоит из выносного модуля фотоприемника и приборной части. Возможна установка приборной части на расстоянии до 150 м от места установки выносного модуля фотоприемника.

Основные модификации:

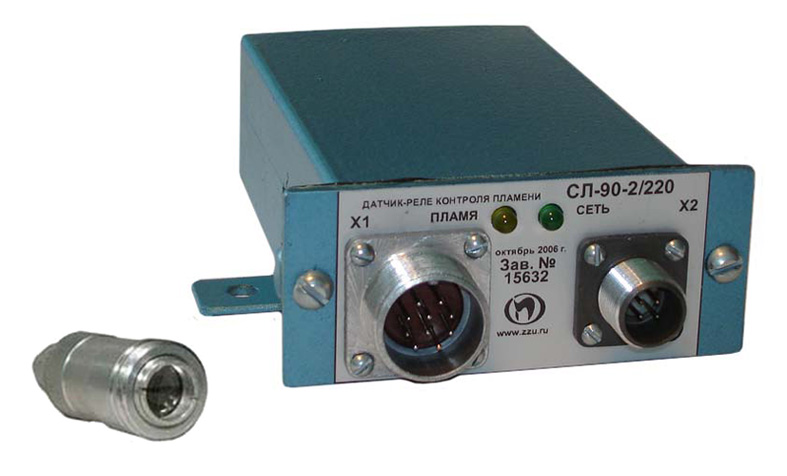

СЛ-90-2/24, СЛ-90-2/220 датчик-реле контроля пламени с разъемом типа 2РМ22;

СЛ-90-2/24К, СЛ-90-2/220К датчик-реле контроля пламени с разъемом типа клеммная колодка;

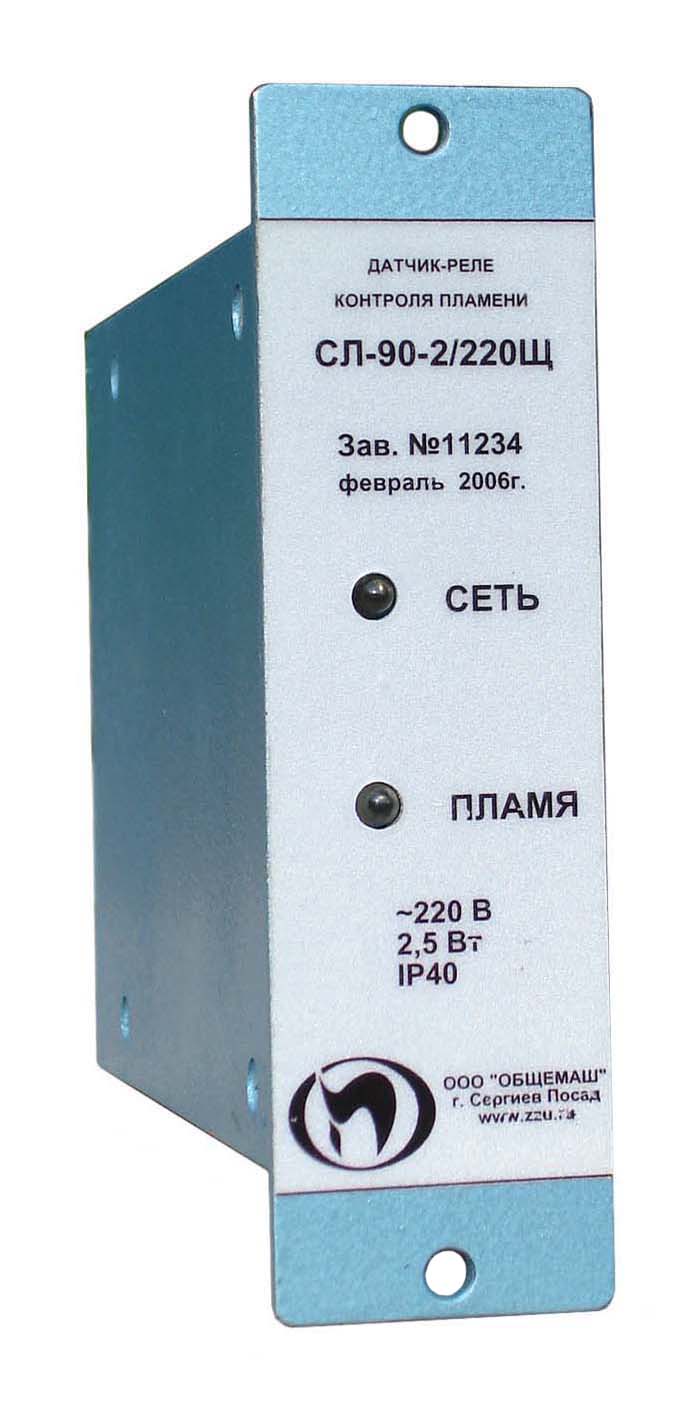

СЛ-90-2Щ/24, СЛ-90-2Щ/220 датчик-реле СЛ-90-2 в щитовом исполнении.

СЛ-90-2/24 УХЛ2, СЛ-90-2/220 УХЛ2 датчик - реле контроля пламени рекомендуется для применения в климатических условиях УХЛ2 с температурой окружающей среды от -60°С до +60°С.

СЛ-90-2/24К УХЛ2, СЛ-90-2/220К УХЛ2 датчик - реле контроля пламени рекомендуется для применения в климатических условиях УХЛ2 с температурой окружающей среды от -60°С до +60°С с разъемом типа клеммная колодка.

Основные технические характеристики


Параметр

СЛ-90-2

СЛ-90-2Щ

Напряжение питания номинальное

~ 220+10%/-15%В, 50Гц ;=24+10%/-15%В;

~24+10%/-15%В, 50Гц

Потребляемая мощность

не более 2,5 Вт

Принцип действия

Регистрация пульсаций яркости пламени в инфракрасной и видимой области спектра

Выходной сигнал

две группы контактов реле

Коммутируемое напряжение, ток

не более 220 В, 1 А

Коммутируемая мощность

не более 100 Вт, 70 ВА

Время срабатывания при погасании пламени

не более 2 сек

Исполнение по ГОСТ 14254

IP65

IP40

Температура окружающей среды:

У3

УХЛ2*



от -40°С до +60°С

от -60°С до +60°С

Габариты:

-СЛ-90-2/24, СЛ-90-2/220

-СЛ-90-2/24К, СЛ-90-2/220К

-СЛ-90-2Щ/24, СЛ-90-2Щ/220

-СЛ-90-2/24 УХЛ2, СЛ-90-2/220 УХЛ2

-СЛ-90-2/24К УХЛ2, СЛ-90-2-220К УХЛ2



100х44х145 мм

100х44х210 мм

40х140х165 мм

100х62х165 мм

100х62х230 мм

Габариты выносного фотоприемника

диаметр 30 мм, длина 90 мм

Присоединительный размер фотоприемника

Резьба М30х1,5

Вес

не более 1,4 кг

не более 1,5 кг

* - датчики - реле контроля пламени в климатическом исполнении УХЛ2 поставляются по специальному заказу.

Примеры заказа:

Датчик-реле контроля пламени СЛ-90-2/220.

Датчик-реле контроля пламени СЛ-90-2/24К.
