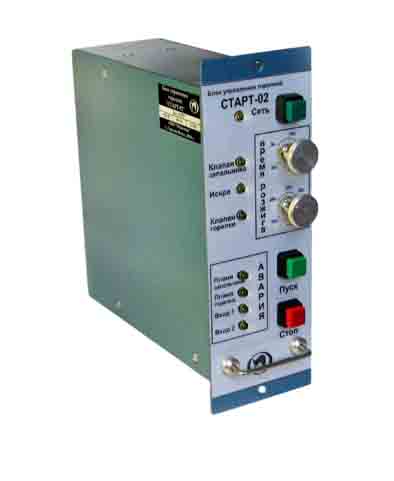

Блок управления СТАРТ-02

Блок управления СТАРТ-02

НАЗНАЧЕНИЕ: Блоки управления горелками СТАРТ-02 предназначены для обеспечения автоматизированного розжига и контроля рабочего состояния газовых и жидкотопливных горелок промышленного энергетического оборудования.

Режимы работы:

РЕЖИМ №1 Контроль горения запальной и основной горелок осуществляется раздельно от 2-х датчиков пламени. Режим работы запальной горелки - кратковременный.

РЕЖИМ №2 Контроль горения запальной и основной горелок осуществляется одним датчиком пламени. Режим работы запальной горелки - кратковременный.

РЕЖИМ №3 Контроль горения запальной и основной горелок осуществляется одним датчиком. Режим работы запальной горелки - дежурный (пилотный).

РЕЖИМ №4 Контроль горения запальной и основной горелок осуществляется раздельно от двух датчиков пламени. Режим работы запальной горелки - дежурный (пилотный).

РЕЖИМ №5 Розжиг основной горелки без запальной горелки от искрового запального устройства.

Блок управления "Старт-02" не обеспечивает режим "ПРОДУВКИ" топочного пространства печи, котла.

Розжиг горелки может быть произведен непосредственно с блока управления или дистанционно.

Основные технические характеристики

Параметр

Значение

Напряжение питания

~ 220+10%/-15%В, 50Гц

Потребляемая мощность

не более 7,5 Вт

Контролируемые параметры*

1. Датчик контроля пламени основной горелки

2. Датчик контроля пламени запальной горелки

3. Датчики, подключаемые с использованием модуля расширения СТАРТ-02МР

Выходные релейные сигналы

1. Управление клапаном подачи топлива в запальную горелку;
2. Управление клапаном подачи топлива в основную горелку;
3. Управление работой источника высокого напряжения;
4. Управление работой аварийной сигнализации.


Степень защиты по ГОСТ 14254

IP 40

Коммутируемое напряжение,ток

не более 220 В, 1 А

Коммутируемая мощность

не более 100 Вт, 70 ВА

Время розжига запальника (регулируется)

5 - 30 с

Время розжига основной горелки (регулируется)

20 - 50 с

Температура окружающей среды

-40°С...+60°С

Размеры блока

70х204х185 мм

Вес блока

2,5 кг

* - количество контролируемых параметров может быть увеличено за счет использования модуля расширения Старт-02МР

Примеры заказа:

Блок управления СТАРТ-02.
