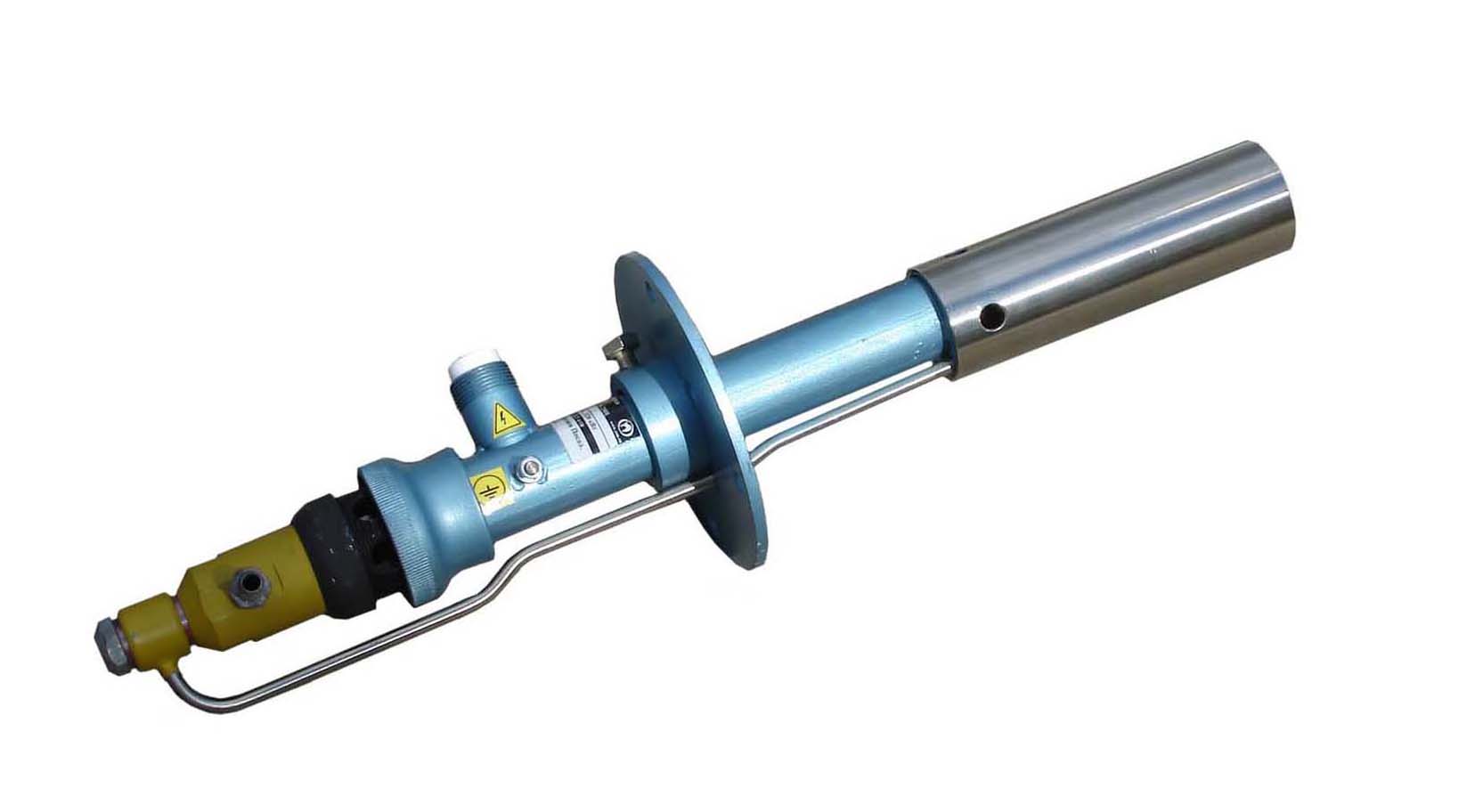

Пилотные горелки ЭИВ-01-НН
НАЗНАЧЕНИЕ: Пилотные горелки ЭИВ-01-НН предназначены для розжига горелочных устройств в печах и установках нефтеперерабатывающей отрасли, работающих на газообразном и жидком видах топлива.
Основные модификации:
ЭИВ-01-НН пилотная горелка предназначена для эксплуатации при уравновешенной тяге или разрежении в топке и не требуют специального подвода воздуха;
ЭИВ-01-НН-И пилотная горелка предназначена для эксплуатации при уравновешенной тяге или разрежении в топке и не требуют специального подвода воздуха. И комплектуется встроенным ионизационным зондом, используемым в качестве чувствительного элемента ионизационного датчика- реле контроля пламени;
ЭИВ-01-НН-Д пилотная горелка предназначена для эксплуатации на топочных агрегатах с наддувом (противодавлением);
ЭИВ-01-НН-ДИ пилотная горелка предназначена для эксплуатации на топочных агрегатах с наддувом (противодавлением). И комплектуется встроенным ионизационным зондом, используемым в качестве чувствительного элемента ионизационного датчика- реле контроля пламени;
ЭИВ-01-НН-Ф пилотная горелка предназначена для эксплуатации при уравновешенной тяге или разрежении в топке и не требуют специального подвода воздуха. В комплект поставки входит визирная труба для установки оптического датчика контроля пламени или визуального контроля;
ЭИВ-01-НН-ДФ пилотная горелка предназначена для эксплуатации на топочных агрегатах с наддувом (противодавлением). В комплект поставки входит визирная труба для установки оптического датчика контроля пламени или визуального контроля;
ЭИВ-01-НН-8 пилотная горелка предназначена для эксплуатации при уравновешенной тяге или разрежении в топке и не требуют специального подвода воздуха, в качестве высоковольтного электрода и в качестве контрольного зонда используется один и тот же электрод, расположенный по оси запальника;
ЭИВ-01-НН-8Д пилотная горелка предназначена для эксплуатации на топочных агрегатах с наддувом (противодавлением), в качестве высоковольтного электрода и в качестве контрольного зонда используется один и тот же электрод, расположенный по оси запальника.
Основные технические характеристики
|
Параметр |
Значение |
|
Горючий газ |
Природный газ, пропан-бутан, водород, сероводород, коксовый газ, технологические газы химических и нефтехимических производств |
|
Перепад давления по тракту подачи воздуха (для запальных горелок с противодавлением) |
5,0 мм.вод.ст |
|
Диапазон давления газа, подводимого к
запальной горелки |
0,05…1,5 ати |
|
Температура окружающего воздуха при
относительной влажности до 80% |
-60°С … +100°С |
|
Минимальный диаметр установочной трубы запальной горелки: - для ЭИВ-01-НН, ЭИВ-01-НН-Д, ЭИВ-01-НН-8, ЭИВ-01-НН-8-Д, - для ЭИВ-01-НН-И, ЭИВ-01-НН-Ф, ЭИВ-01-НН-ДИ, ЭИВ-01-НН-ДФ |
50 мм
70 мм |
|
Максимальный поперечный размер запальной горелки: - для ЭИВ-01-НН, ЭИВ-01-НН-Д, ЭИВ-01-НН-8, ЭИВ-01-НН-8-Д, - для ЭИВ-01-НН-И, ЭИВ-01-НН-Ф, ЭИВ-01-НН-ДИ, ЭИВ-01-НН-ДФ |
48 мм
60 мм |
|
Тепловая мощность, не более |
100 кВт |
|
Длина запальной горелки |
0,2...5,0 м |
|
Длина высоковольтного провода, поставляемого с запальной горелкой |
2,0*м |
* длина высоковольтного провода может быть увеличена до 30 м.
Примеры заказа (при заказе необходимо указывать длину горелки):
Пилотная горелка ЭИВ-01-НН-500.
Пилотная горелка ЭИВ-01-НН-И-1000.
Сделать заказ и запросить дополнительную информацию по ЭИВ-01-НН Вы можете здесь.
