АПСТМ - Комплекс аппаратно-программных средств телемеханики и автоматики

АПСТМ -  Комплекс аппаратно-программных средств телемеханики и автоматики

Назначение:

  • построение распределенных телемеханических систем автоматического контроля;
  • автоматизированное (диспетчерское) телеуправление и телерегулирование технологическими процессами и оборудованием промышленных объектов, в том числе для магистральных газопроводов и нефтепродуктопроводов.
  • Минимальный состав:

  • пульт контроля и управления (ПКУ), предназначенный для организации диспетчерского уровня контроля и управления;

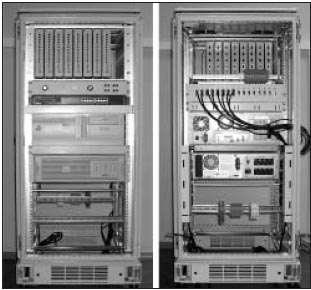

  • стойка с каналообразующей аппаратурой (модемы), источником бесперебойного питания и грозозащитой;
  • программируемые контроллеры, предназначенные для сбора параметров, телеуправления и телерегулирования удаленными технологическими объектами, вычисления коммерческого расхода газа и устанавливаемые в непосредственной близости с объектами.
  • Расширение состава:

  • сервер базы данных, предназначенный для передачи данных из системы телемеханики на АРМ специалистов различных служб ЛПУ;
  • вспомогательные АРМы специалистов различных служб ЛПУ, предназначенные для решения различных задач, в том числе мониторинга и обработки данных из системы телемеханики.
    Для коммерческого и технологического учета энергоресурсов ПКУ также может работать со специализированными вычислителями типа "Суперфлоу-II", ТЭКОН-17, ЕК 88 и т.д.
  • Возможности:

  • сбор информации от контроллеров о ходе технологического процесса, режимах работы и состоянии технологического оборудования;
  • учет и вычисление коммерческого расхода газа и других энергоносителей;
  • обработка, отображение и архивирование поступающей от контроллеров информации;
  • подача звуковой и цветовой сигнализации о нештатных ситуациях с возможностями ее отключения или блокирования;
  • выявление несанкционированного изменения состояния технологического оборудования;
  • регистрация информации о действиях диспетчерского персонала и других системных событиях;
  • защита от несанкционированного доступа;
  • выдача сигналов телеуправления технологическими объектами;
  • передача в контроллеры уставок для телерегулирования режимов работы технологических объектов (станций катодной защиты);
  • изменение периодичности опроса контроллеров;
  • блокирование/разблокирование сбора информации с конкретного датчика и контроллера;
  • автоматизированная подготовка и выпуск отчетной документации и рапортов;
  • представление информации в виде трендов (графиков);
  • редактирование и загрузка конфигурационных параметров энергонезависимого ОЗУ в контроллере (уставки, паспортные данные датчиков, а также константы и параметры, определяющие химические и физические характеристики газа, сужающих устройств и другую служебную информацию для расчета расхода газа);
  • автоматическая перезагрузка параметров энергонезависимого ОЗУ контроллера при его сбое;
  • синхронизация времени ПКУ и контроллеров;
  • сбор от контроллеров информации о результатах самодиагностики;
  • подключение в региональную интегрированную систему сбора данных и управления газотранспортным предприятием (по проекту GOFO);
  • экспорт данных через web-интерфейс.

Программное обеспечение ПКУ реализует эргономичный интерфейс "человек-машина", обеспечивающий интерактивный режим работы пользователя в многооконной графической среде, интуитивно понятный пользователю.

    Основные характеристики:

  • Работа в программных средах QNX, Linux, Windows.
  • Общее количество направлений линий связи до 8.
  • Общее количество контроллеров на одном направлении до 64.
  • Общее количество контроллеров в системе до 128.
  • Число технологических параметров, обслуживаемых комплексом, может варьироваться в широких пределах, благодаря использованию контроллеров различной информационной емкости.
  • Режим функционирования ПКУ - непрерывный, круглосуточный.

    Выполняются следующие режимы сбора информации:

    • автоматический циклический опрос (полный) - сбор всех параметров с задаваемой периодичностью;
    •  полный опрос конкретного объекта по инициативе оператора;
    • опрос по изменениям (собираются только изменившиеся телеизмерения и телесигнализация).

    Временные характеристики:

    • время доставки аварийных сигналов не более 3 с;<.li>
    • время прохождения команды ТУ до исполнительного механизма не более 1 с.
  • Протокол обмена данными с контроллерами КП-МГ FT3 - в соответствии с ГОСТ Р МЭК 870-5-1-95, ГОСТ
    Р МЭК 870-5-2-95, ГОСТ Р МЭК 870-5-3-93.

    Вероятность появления необнаруживаемых ошибок при передаче информации по протоколу FT3:

    • для команд ТУ и ТР - 10-14 (класс достоверности I3);
    • при передаче ТИ и ТС - 10-12 (класс достоверности I2);
    • при передаче данных о расходе газа - 10-14 (класс достоверности I3).
    Для специализированных вычислителей и систем используются их протоколы обмена.
    Примечание: Путем добавления дополнительных программных модулей могут быть
    реализованы протоколы обмена с другими типами контроллеров.
  • Питание технических средств ПКУ осуществляется через помехоподавляющие фильтры от сети переменного тока напряжением 220 B, частотой 50 Гц.

    Допустимые отклонения:

    • напряжения питания — от -15 до +10%;
    • частоты — ± 1 Гц от номинального значения.

Сведения об эксплуатации

Комплекс прошел межведомственные испытания на предприятии "Волготрансгаз" (Пензенское ЛПУ МГ) и
рекомендован комиссией ОАО "Газпром" к установке на газотранспортных предприятиях.
