Датчик осевого сдвига ДОС ИКЛЖ. 402218.003

Датчик осевого сдвига ДОС ИКЛЖ. 402218.003

Датчик осевого сдвига ДОС ИКЛЖ. 402218.003

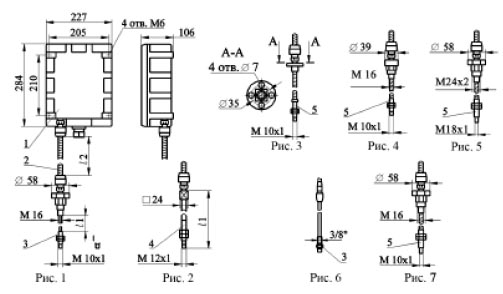

1 — преобразователь нормирующий (ПН);
2 — жгут соединительный;
3 — преобразователь вихретоковый (ПВ) на кабеле;
4 — преобразователь вихретоковый на штанге;
5 — преобразователь вихретоковый на металлорукаве.

Назначение

Измерение зазора и преобразование измеренного значения в выходной сигнал постоянного тока от 4 до 20 мА или от 0 до 5 мА. Область применения – контроль за положением валов газо- и нефтеперекачивающих агрегатов, паровых и газовых турбин, насосов, двигателей и другого оборудования. ДОС может устанавливаться во взрывоопасных зонах класса "В-1а", в которых возможно образование взрывоопасных смесей, отнесенных к категории IIВ по ГОСТ Р 51330.5-99 и группы воспламеняемости Т6 по ГОСТ Р 51330.0-99. Цепи питания имеют гальваническую развязку от выходных цепей и корпуса.

Технические характеристики

Диапазон измерений согласно таблице 1
Основная абсолютная погрешность, мкм ±100
Напряжение питания, В от 19,5 до 29,5
Класс взрывозащиты 1Ех[ib]d II ВТ6
Диапазон рабочих температур:
• ПВ, °С от -40 до +100
• ПН, °С от -40 до +70

Вероятность безотказной работы в течение 2 000 ч
(соответствует средней наработке на отказ не менее 90 000 ч)

не менее 0,98
Назначенный срок службы, год 12,5
Гарантийный срок службы, год 1,5

Состав

Таблица 1. Преобразователь нормирующий

Код

Диапазон, мм

Токовый выход, мА

ПН1

0 - 4

4-20
и
0-5

ПН2
ПН3

0,35-2,35

Таблица 2. Жгут

Код

Длина, l2, мм

Конструкция

L1

10 000

Металлорукав

L2

9 000

L3

8 000

L4

5 000

L5

4 750

Частично металлорукав

L6

5 000

L9

10 000

Металлорукав, соединитель угловой

L10

9 000

L11

8 000

L12

4 750

L13

4 000

Частично металлорукав

Таблица 3. Преобразователь вихретоковый

Код

Установочная резьба

Длина, l 1, мм

Конструкция

Рис.

ПВ1

М10х1

600

Металлорукав

3

ПВ2

М10х1

700

4

ПВ3

М12х1

261

Штанга

2

ПВ4

441

ПВ5

М10х1

500

Кабель

1

ПВ6

М12х1

150

Штанга

2

ПВ7

М18х1

500

Металлорукав

5

ПВ8

1 500

ПВ9

2 500

ПВ10

3/8’’, 24 нитки на дюйм

840

Кабель c соединителем СР-50

6

ПВ11

3/8’’, 24 нитки на дюйм

780

ПВ12

3/8’’, 24 нитки на дюйм

500

ПВ13

3/8’’, 24 нитки на дюйм

855

ПВ14

М10х1

580

Кабель

1

ПВ15

М10х1

500

Металлорукав

7

ПВ16

М10х1

500

Кабель



ПВ17

М10х1

500



ПВ18

3/8’’, 24 нитки на дюйм

710

Кабель c соединителем СР-50



ПВ19

3/8’’, 24 нитки на дюйм

710



ПВ20

3/8’’, 24 нитки на дюйм

1 000



ПВ21

3/8’’, 24 нитки на дюйм

980



ПВ22

М10х1

440

Штанга



ПВ23

М10х1

900

Кабель



ПВ24

М10х1

700



Примечания:
  • Тип основных применяемых соединителей 2РМ.
  • Преобразователи вихретоковые ПВ18, ПВ19 — конструктивные аналоги пробников BENTLY NEVADA 300H, 300LR соответственно.

При заказе следует соблюдать привязку составных частей ДОС согласно таблице 4:

Таблица 4.

Обозначение ДОС

Составные части

ПН

Жгут

ПВ

ИКЛЖ.402218.003

ПН1

L1, L9

ПВ7

L2, L10

ПВ8

L3, L11

ПВ9

ПН2

L2, L10

ПВ1, ПВ2, ПВ3, ПВ4, ПВ5, ПВ6, ПВ14, ПВ15, ПВ16, ПВ17, ПВ21, ПВ22, ПВ23

ПН3

L4, L5, L12

ПВ1, ПВ2, ПВ3, ПВ4, ПВ5, ПВ6, ПВ14, ПВ15, ПВ16, ПВ17, ПВ21, ПВ22, ПВ23

L6

ПВ10, ПВ11, ПВ12, ПВ13, ПВ18, ПВ19, ПВ20

Примечание: Для обеспечения метрологических характеристик при заказе необходимо указать марку материала, на которую следует настроить датчик. Стандартная настройка производится на сталь 34ХН1М.

Сведения об эксплуатации

Госреестр №16257-04. Сертификат об утверждении типа RU.C.27.011.A № 17879. Свидетельство о взрывозащищенности № СТВ-024.03 от 30 декабря 2003г.
Эксплуатируется в ОАО "Газпром" с 1993 года ("Волготрансгаз" , "Самаратрансгаз", "Уренгойгазпром", "Пермьтрансгаз").

Комплект поставки

ИКЛЖ.402218.003, ИКЛЖ.402218.003ПС, ИКЛЖ.402218.003 РЭ.

Пример записи при заказе

Датчик осевого сдвига ИКЛЖ.402218.003-ПН1/ПВ8/L2.
Примечание. Планируется снятие с производства до 2007 г. Современный аналог - датчик перемещения ДПИ ИЦФР.402248.001.
