Датчик виброперемещения ДВП ИКЛЖ.402248.003

Датчик виброперемещения ДВП ИКЛЖ.402248.003

Датчик виброперемещения ДВП ИКЛЖ.402248.003

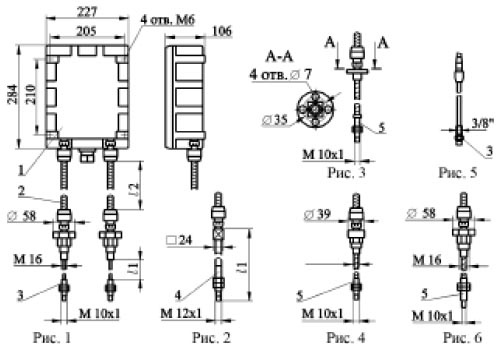

1 - преобразователь нормирующий (ПН);
2 - жгут соединительный;
3 - преобразователь вихретоковый (ПВ) на кабеле;
4 - преобразователь вихретоковый на штанге;
5 - преобразователь вихретоковый на металлорукаве.

Назначение

Измерение среднего квадратического значения (СКЗ), пиковых значений, размаха модуля векторной суммы или отдельных составляющих относительного виброперемещения в двух взаимно перпендикулярных направлениях (канал X и канал Y) и преобразования измеренного значения в выходной сигнал постоянного тока от 4 до 20 мА или от 0 до 5 мА.
Область применения - контроль уровня виброперемещения элементов конструкции (валов) относительно корпуса газо- и нефтеперекачивающих агрегатов, паровых и газовых турбин, насосов, двигателей и других объектов.
ДВП может устанавливаться во взрывоопасных зонах класса "В-1а", в которых возможно образование взрывоопасных смесей, отнесенных к категории IIB по ГОСТ Р 51330.5-99 и группы воспламеняемости Т6 по ГОСТ Р 51330.5-99.

Технические характеристики

Диапазон измерений

согласно таблице 1

Диапазон частот, Гц

от 10 до 1 000

Пределы основной относительной погрешности, %

±3,5

Напряжение питания, В

от 19,5 до 29,5

Класс взрывозащиты

1Ех[ib]dIIВТ6

Диапазон рабочих температур:

  • ПВ, °С

от - 40 до +100

  • ПН,°С

от -40 до +70

Вероятность безотказной работы в течение 2 000 ч (соответствует средней наработке на отказ не менее 90 000 ч)

не менее 0,98

Назначенный срок службы, год

12,5

Гарантийный срок службы, год

1,5

Цепи питания имеют гальваническую развязку от выходных цепей и корпуса.

Состав

Состав указан в таблицах 1-3.

Таблица 1. Преобразователь нормирующий

Код

Измеряемый параметр виброперемещения

Диапазон, мкм

Токовый выход, мА

ПН1

Среднее квадратическое значение

от 0 до 88,4

4-20

ПН2

0-5

ПН3

Пиковое значение (размах)

От 0 до 125 (от 0 до 250)

4-20

ПН4

0-5

ПН5

4-20

ПН6*

ПН7*

ПН9

От 0 до 250 (от 0 до 500)

4-20

ПН10

От 0 до 37,5 (от 0 до 75)

ПН11

От 0 до 62,5 (от 0 до 125)

Таблица 2. Преобразователь вихретоковый

Код

Установочная резьба

Длина, l1, мм

Конструкция

Рис.

ПВ1

М10х1

600

Металлорукав

3

ПВ2

М10х1

700

4

ПВ3

М12х1

261

Штанга

2

ПВ4

441

ПВ5

М10х1

500

Кабель

1

ПВ6

М12х1

150

Штанга

2

ПВ10

3/8’’, 24 нитки на дюйм

840

Кабель с соединителем СР-50

5

ПВ11

3/8’’, 24 нитки на дюйм

780

ПВ12

3/8’’, 24 нитки на дюйм

500

ПВ13

3/8’’, 24 нитки на дюйм

855

ПВ14

М10х1

580

Кабель

1

ПВ15

М10х1

500

Металлорукав

6

ПВ16

М10х1

500

Кабель



ПВ17

М10х1

500



ПВ18

3/8’’, 24 нитки на дюйм

710

Кабель с соединителем СР-50



ПВ19

3/8’’, 24 нитки на дюйм

710



ПВ20

3/8’’, 24 нитки на дюйм

1000

ПВ21

3/8’’, 24 нитки на дюйм

980



ПВ22

М10х1

440

Штанга



ПВ23

М10х1

900

Кабель



ПВ24

М10х1

700

Кабель



Таблица 3. Жгут

Код

Длина, l 2, мм

Конструкция

L3

8 000

Металлорукав

L4

4 750

L5

4 750

Частично металлорукав

L6

5 000

Частично металлорукав c соединителем СР-50

L11

8 000

Металлорукав, соединитель угловой

L12

4 750

L13

4 000

Частично металлорукав

Примечания:
*
 - ПН6-ПН7 поставляются с дополнительными выходами сигналов мгновенного значения по напряжению и выходом "АВАРИЯ" для контроля за целостностью цепи ПВ - ПН.

  • Допускается использование датчика с одним каналом - "X" или "Y, при этом на вход неиспользуемого канала ПН ставится закоротка из комплекта ПН.
  • Тип основных применяемых соединителей - 2РМ.
  • Преобразователи вихретоковые ПВ18, ПВ19 - конструктивные аналоги пробников BENTLY NEVADA 300H, 300LR соответственно.

При заказе следует соблюдать привязку составных частей ДВП согласно табл. 4.

Таблица 4

Обозначение ДВП

Составные части

ПН

Жгут

ПВ

ИКЛЖ.402248.003

ПН1, ПН2, ПН3, ПН4, ПН6

L4, L5, L12

ПВ1, ПВ2, ПВ3, ПВ4, ПВ5, ПВ6, ПВ14, ПВ15, ПВ16, ПВ17, ПВ22, ПВ23, ПВ24

ПН5, ПН7, ПН9, ПН10, ПН11

L3, L11

ПН1, ПН2, ПН3, ПН4, ПН6

L6

ПВ10, ПВ11, ПВ12, ПВ13, ПВ18, ПВ19, ПВ20, ПВ21

Примечание: Для обеспечения заданных метрологических характеристик при заказе необходимо указать марку материала, на которую следует настроить датчик. Стандартная настройка производится на сталь 34ХМ.

Сведения об эксплуатации

Госреестр №16501-04. Сертификат об утверждении типа RU.C.28.011.A № 17884. Свидетельство о взрывозащищенности электрооборудования № СТВ-026.03 от 30.12.03.
Эксплуатируется в ОАО "Газпром" с 1993 года ("Волготрансгаз", "Самаратрансгаз", "Уренгойгазпром", "Пермьтрансгаз").

Комплект поставки

ИКЛЖ.402248.003, ИКЛЖ.402248.003 ТО, ИКЛЖ.402248.003 ПС.

Примеры записи при заказе

Датчик виброперемещения ДВП ИКЛЖ.402248.003 - ПН3/2ПВ3/2L4.
Датчик виброперемещения ДВП ИКЛЖ.402248.003 - ПН3/ПВ3/L4 (для одноканального варианта).
Примечание: Планируется снятие с производства до 2007 г. Современный аналог - датчик перемещения ДП-И ИЦФР.402248.001.
