Электронный счетчик времени наработки СВНЭ-1 Менделеевец

ТУ 4282-012-24707490-2006

Электронный счетчик времени наработки СВНЭ-1 Менделеевец

ОБЛАСТЬ ПРИМЕНЕНИЯ

Счетчик предназначен для учета времени наработки оборудования (станций катодной защиты, машин, приборов и т. д.). Может встраиваться в новое оборудование, а также использоваться при ремонте для замены вышедших из строя электромеханических и других счетчиков времени наработки.

ПРЕИМУЩЕСТВА

  • возможность конструктивной совместимости с СВН2-01, СВН2-02 и аналогичными счетчиками, используя переходную пластину;

  • широкий непрерывный диапазон рабочих напряжений как на постоянном, так и на переменном токе;

  • обеспечение высокой надежности за счет отсутствия механических частей

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Счетчик времени наработки представляет собой модуль, выполненный в герметичном корпусе. На задней стороне счетчика расположены клеммы для его подключения к оборудованию (рис. 1).

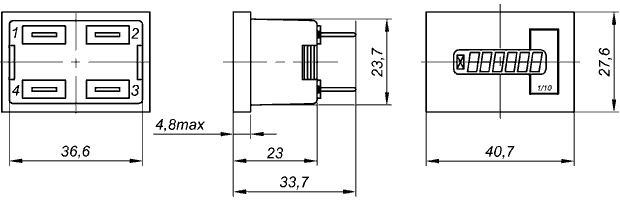

Рис. 1 - Установочные размеры СВНЭ-1

Для обеспечения совместимости по установочным размерам счетчика СВНЭ-1 со счетчиками СВН2-01, СВН2-02 и аналогичными применяется переходная пластиковая пластина (рис. 2).

Счетчики изготавливаются в двух модификациях, СВНЭ-1-1 и СВНЭ-1-2, отличающихся номинальным напряжением питания. Счет времени наработки начинается в момент подачи питания на счетчик и продолжается до момента снятия питания.

Счетчики имеют встроенную энергонезависимую память EEPROM, что позволяет хранить данные о времени наработки более 10 лет без подключения питания. Значение времени наработки отображается на шестиразрядном жидкокристаллическом дисплее.

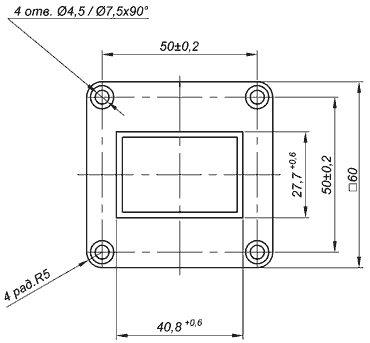

Рис. 2 - Переходная пластиковая пластина

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ ПАРАМЕТРОВ

СВНЭ-1-1

СВНЭ-1-2

Напряжение питания, В*:

постоянного тока (DC)
переменного тока (AC)


12...48
20...60


48...150
100...230

Потребляемый ток, не более, мА

0,8 (=12 В)

2,0 (230 В)

Точность счета, %

0,1

Диапазон рабочих температур, °C

от -40 до +85

Температура хранения, °С

от -50 до +85

Максимальное значение учитываемого времени

99 999,9 ч (11,4 года)

Дискретность индикации времени, ч

0,1

Гарантированное время хранения информации
(при отсутствии питания), лет

10

Габаритные размеры (ДхШхВ), мм, не более

60х60х35

Масса счетчика со скобой крепления, кг, не более

0,03

Масса переходной пластиковой пластины, кг

0,010

Масса комплекта в упаковке, кг, не более

0,05

Срок службы, лет, не менее

10

* Возможна поставка счетчиков с другими диапазонами питающих напряжений

КОМПЛЕКТ ПОСТАВКИ

НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ

КОЛИЧЕСТВО

Счетчик времени наработки

1

Переходная пластина

1

Скоба крепления

1

Инструкция по эксплуатации и паспорт

1

Упаковка

1

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Для оформления заказа на электронный счетчик времени наработки СВНЭ-1 Менделеевец
(ТУ 4282-012-24707490-2006) используется следующее условное обозначение: СВНЭ-1-1 или СВНЭ-1-2


Сделать заказ и запросить дополнительную информацию по СВНЭ-1 Менделеевец Вы можете здесь.
