Назначение
Переносной сигнализатор прохождения очистного устройства "МДПС-3М", предназначен для установления факта прохождения внутритрубным объектом (очистным устройством, разделителем, снарядом дефектоскопом) реперной точки на газо-нефтепроводе.

Принцип работы
Сигнализатор имеет два независимых канала регистрации ВТО. Принцип работы одного из них основан на приеме и регистрации возмущений магнитного поля, создаваемых движущимся внутритрубным объектом. Второй канал осуществляет прием и регистрацию переменного низкочастотного магнитного поля (22Гц), создаваемого внутритрубным объектом, оснащенным трансмиттером (излучателем). В момент прохождения ВТО места установки датчика сигнализатора, последний формирует соответствующий сигнал в линию, соединяющую датчик с блоком питания и регистрации. Сигнализатор комплектуется автономным блоком питания и регистрации: "БПР-4-12М-5".

Особености
Прост при установке. Блок датчика сигнализатора монтируется на тело трубы при помощи магнитных прижимов без нарушения целостности изоляции. Сигнализатор работает как в составе АСУ трубопроводного транспорта, так и автономно (Сигнализатор комплектуется автономным блоком питания и регистрации "БПР-4-12М-5"). Не требует наличия какого-либо излучателя на внутритрубном объекте.

Комплект поставки:
1) Датчик сигнализатора "МДПС-3М" - 1 шт.
2) Зарядное устройство - 1 шт.

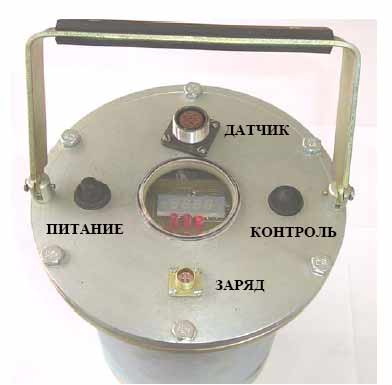

3) Блок питания и регистрации "БПР-4-12М-5" - 1 шт.
4) Магнитный прижим "МП-4" - 2 шт.
