Поисковый комплект ПК-5

Назначение
• Поисковый комплект ПК-5 предназначен для использования в трубопроводном транспорте, в частности в нефтяной и газовой промышленности и применяется для сопровождения внутритрубных объектов: очистных устройств, скребков, разделителей, дефектоскопов (далее по тексту ВТО) при проведении работ по очистке и дефектоскопии нефте-газопроводов, а также для поиска ВТО, в случае его нештатной остановки на трассе трубопровода.

Устройство и принцип работы
• Поисковый комплект ПК-5 состоит из Сигнализатора местоположения магнитного СММ-3 (ТУ 3791-006-53089075-06), далее по тексту сигнализатор СММ-3 и двух приемников магнитного поля ПМ-2 (ТУ 3791-011-53089075-07), далее по тексту приемник ПМ-2.
• Сигнализатор СММ-3 излучает переменное низкочастотное электромагнитное поле с частотой 22±1 Гц. и предназначен для монтажа непосредственно на ВТО.
• Переносной приемник переменного магнитного поля ПМ-2 предназначен для регистрации излучения и сигнализации уровня переменного электромагнитного поля сигнализатора СММ-3. Приемник ПМ-2 имеет как световую, так и звуковую сигнализацию уровня сигнала.
• Приемник может работать в двух режимах – режиме сигнализатора прохождения ВТО и режиме поиска остановившегося ВТО. При работе приемника в режиме сигнализатора, приемник кладется на осевую вдоль трассы трубопровода и при фиксации ВТО происходит удержание световой и звуковой индикации до перехода в режим «Пр.» или отключения питания. В режиме поиска остановившегося ВТО оператор с приёмником, продвигаясь по обваловке вдоль трассы трубопровода, локализует ВТО по показаниям звуковой и световой сигнализации.

Особености
• Заряд аккумулятора сигнализатора не требует вскрытия оболочки. Контроль за состоянием аккумулятора и управление процессом зарядки осуществляется автоматически.
• Заряд аккумулятора сигнализатора СММ-3 может проводиться непосредственно на сигнализаторе, установленном на ВТО, когда запасовка ВТО отложена на несколько суток с момента начала работ.

Конструкция
• Сигнализатор СММ-3 представляет собой герметичную, цилиндрическую оболочку выполненную из стали, в полости которой смонтированы излучатель переменного низкочастотного электромагнитного поля частотой 22±1 Гц и аккумуляторная батарея. Сигнализатор СММ-3 может монтироваться на ВТО со стороны его задней манжеты и крепится к центральной несущей конструкции с помощью фланца. При малых диаметрах трубопровода сигнализатор может присоединяться к ВТО гибкой сцепкой как отдельный элемент.
• Зарядное устройство выполнено в виде полого цилиндра, который в рабочем состоянии одевается на сигнализатор.

Комплект поставки:
1) Сигнализатор местоположения магнитный СММ-3 - 1 к-т.
2) Приемник магнитного поля ПМ-2 (ИПЦ 2.003.013) - 2 к-т.
3) Руководство по эксплуатации ИПЦЭ 2.003.014 РЭ - 1 шт.
4) Паспорт - 1 шт.
5) Ящик укладочный - 1 шт.


Внешний вид:

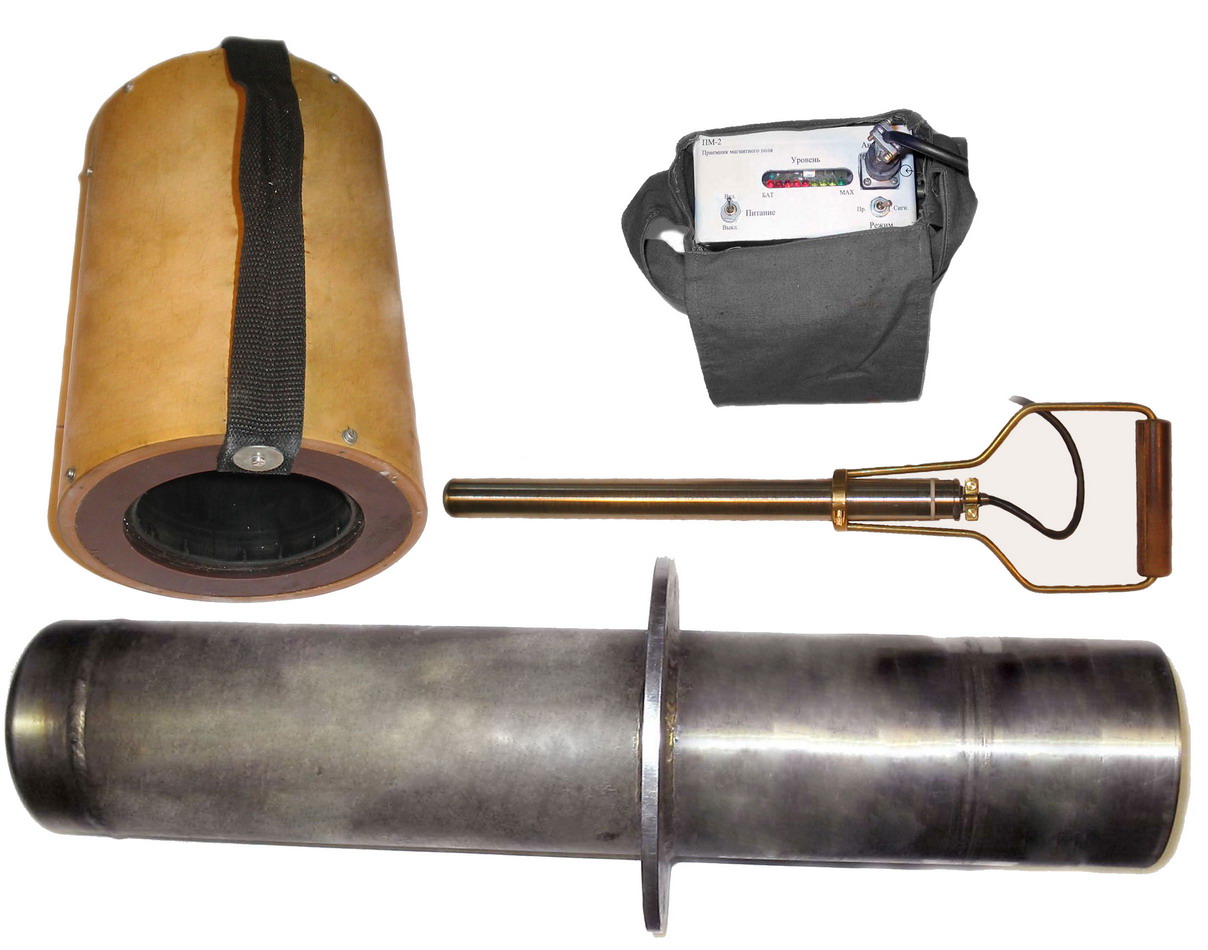

Поисковый комплект ПК-5
