Приемник магнитного поля ПМ-2

Назначение
• Приемник магнитного поля ПМ-2 (далее по тексту приемник ПМ-2) предназначен для использования в составе поискового комплекта ПК-5 с целью определения места нахождения очистных устройств, разделителей, снарядов-дефектоскопов, далее по тексту ВТО, оборудованных сигнализатором местоположения магнитным СММ-3 (далее по тексту сигнализатор СММ-3), при его движении или остановке в полости трубы.

Устройство и принцип работы
• Приемник ПМ-2 состоит из блока антенны и блока обработки. Питание приемника ПМ-2 автономное от аккумуляторной батареи, которая монтируется во внутренней полости блока обработки.
• Принцип работы приемника ПМ-2 основан на приеме и анализе величины принимаемого электромагнитного поля частотой 22+/-1 Гц.
• В приемнике используется светодиодная шкала уровня принятого магнитного поля. Принятый антенной приемника сигнал обрабатывается процессором блока обработки и его значение выводиться на светодиодный индикатор. Значение, отображаемое на индикаторе пропорционально значению величины принятого магнитного поля. Это позволяет найти точку с максимальной интенсивностью излучения переменного электромагнитного поля 22 Гц при сканировании подстилающей поверхности антенной приемника. По максимальному уровню принимаемого сигнала определяется местоположение ВТО, оборудованного СММ-3 с точностью до 1 метра.
• Для облегчения работы реализована звуковая индикация, с выводом сигнала на наушники. Звуковой тон выходного сигнала меняется в зависимости от величины принимаемого сигнала.

Технические данные:

Режим работы приемника ПМ-2

непрерывный

Время непрерывной работы при температуре +20С не менее, ч

60

Рабочая частота магнитного поля приемника, Гц

22±1

Точность определения источника излучения, м

±1

Индикация

светодиодная
звуковая

Электропитание от встроенной аккумуляторной батареи, В

12

Время полного заряда, час

не более 3

Автоматический контроль разряда батареи

есть

Рабочий диапазон температуры окружающей среды, °C

от -40 до +50

Степень защиты от внешних воздействий, по ГОСТ 14254-96

IP 58

Масса, в собранном виде, не более, кг

3,5

Габаритные размеры максимальные, мм
  Блок обработки ПМ-2
  Блок антенны ПМ-2


150x80x120 мм
530x120x30 мм

Комплект поставки:
1) Блок обработки ПМ-2 - 1шт.
2) Блок антенны ПМ-2 - 1шт.
3) Наушники - 1шт.
4) Аккумулятор (установлен в блок обработки)
5) Зарядное устройство - 1шт.
6) Руководство по эксплуатации ИПЦЭ 2.003.013 РЭ - 1шт.
7) Формуляр ИПЦЭ 2.003.013 ФО - 1шт.
8) Чехол - 1шт.

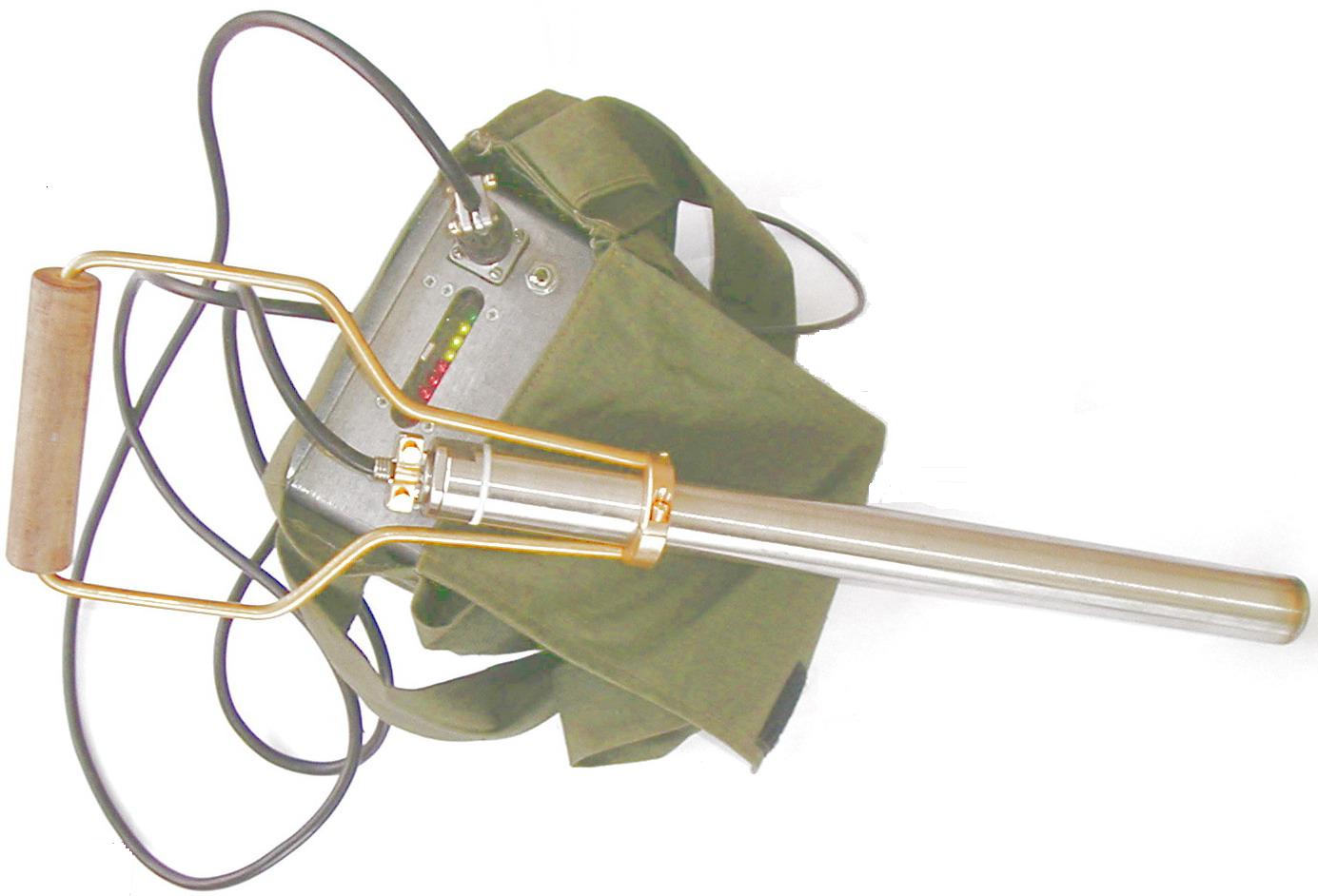

Внешний вид:

Внешний вид
