Сигнализатор погасания пламени СПП 1.01–04 серия «Фламинго» в комплекте с датчиками ДП1.04, ДП1.04 ПС, ДП1.04 УФ, ДП1.04 ИК

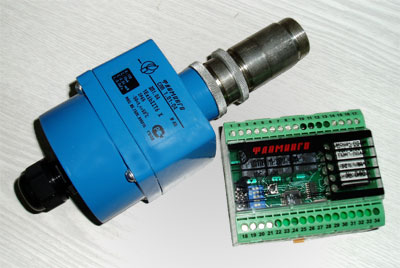

Сигнализатор погасания пламени СПП 1.01–04 серия «Фламинго»

Возможность оптимального выбора для любого топочного агрегата при любом топливе.

Сертификат соответствия № РОСС RU. ГБ05. В00818
Разрешение Госгортехнадзора РФ на применение № РРС 04 - 10067

ФУНКЦИИ

  • Сигнализация погасания пламени

  • Сигнализация снижения мощности горелки (запыления защитного окна)

  • Самодиагностика исправности прибора

  • Контроль температуры в датчике

  • Режим «Тест» (исправность внешних линий связи от блока сигнализации к исполнительным устройствам)

  • Контроль несанкционированного отключения питания прибора

СОСТАВ ПРИБОРА и маркировка взрывозащиты

1. Блок сигнализации БС1.04

ExibIIB Х

2. Датчик погасания ДП1.04

1ExibIIBT6 Х

ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ

  • Световая индикация и релейные выходы

  •

  • Степень защиты датчика

  • IP 65

  • Время срабатывания на погасание пламени, с, не более
    - Регулируемая задержка выдачи сигнала «Нет пламени»
    - по заказу

  • 1
    до 6 с
    до 20 с

  • Потребляемый от источника питания ток, мА, не более

  • 200

  • Габариты, мм, не более:

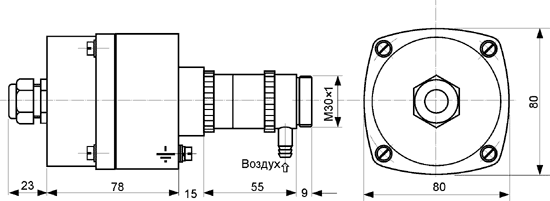

    - датчика погасания базового исполнения
    - датчика погасания с шаровым краном

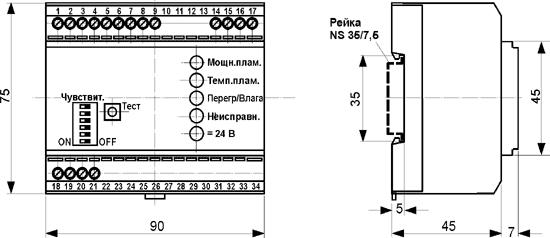

    - блока сигнализации


  • 80х80х205
    80х80х300
    90х75х55

  • Питание

  • 24 В ± 5 % пост. тока

  • Максимальный коммутируемый ток реле

  • 0,5 А (30 В макс.)

  • Температура окружающей среды, °С
    - датчика погасания

    - блока сигнализации


  • -50…+50 (уточняется при заказе)
    0…+70

  • Монтаж блока сигнализации на DIN-рейку

  • NS 35/7,5

  • Кабель связи: датчик-блок сигнализации
    - длина, м, не более
    - диаметр (круглое сечение), мм


  • 500
    5…14

    Блок сигнализации БС1.04 может комплектоваться одним из следующих датчиков ДП1.04

      1. ДП 1.04 УФ

      Регистрирует переменную или выше определённого порога постоянную составляющие пламени в ультрафиолетовом диапазоне спектра излучения пламени (0,22-0,38мкм).
      Работает на печах со всеми видами топлива, в т.ч. на водороде.
      Рекомендуется как наиболее универсальный, в т.ч. для запальных горелок и погорелочного контроля.
      Применение остальных типов датчиков целесообразно только при невозможности применения УФ.

      Противопоказания:

      1. Температура стенок топки превышает 1000 – 1150 ?С (встречается редко);

      2. Попадание на фотоприемник прямого солнечного света {1};

      3. При планировании установки сигнализатора через смотровое окно с не кварцевым стеклом {2}.

      2. ДП 1.04 ИК

      Регистрирует переменную составляющую пламени в инфракрасном диапазоне спектра излучения пламени (4,2-4,5мкм).
      Работает на печах со всеми видами топлива, когда есть модуляция пламени.
      {1} Рекомендуется для небольших горелок и в условиях, когда невозможно избавится от посторонней засветки в видимой области спектра.
      На фотоприёмник датчика не должно попадать модулированное постороннее излучение в диапазоне чувствительности.

      3. ДП 1.04 ПС

      Регистрирует переменную составляющую пламени в синем диапазоне спектра излучения пламени (0,42-0,45мк).
      Работает на печах со всеми видами топлива (кроме чистого водорода), когда есть модуляция пламени, в т.ч. регистрирует прозрачное пламя (природный газ). {2} Рекомендуется при установке сигнализатора через смотровое окно с не кварцевым стеклом. На фотоприёмник датчика не должен попадать модулированный посторонний свет в диапазоне чувствительности.

      4. ДП 1.04

      Регистрирует постоянную составляющую пламени в синем диапазоне спектра излучения пламени (0,42-0,45мкм). С целью компенсации излучения от раскалённых стенок печи (до 1200 ?С) добавлен ИК канал (0,8-0-1мкм).
      Рекомендуется устанавливать в печах, где в качестве топлива используются уголь, солярка, мазут. Режим горения в таких печах характеризуется большим объемом яркого, стабильного пламени, когда амплитуда модуляции (мигания) пламени минимальна.
      На фотоприёмник датчика не должен попадать посторонний свет в диапазоне чувствительности.

    ПРИМЕЧАНИЯ:

    Корпуса и габаритные размеры всех датчиков одинаковые. Датчики взаимозаменяемые (блок сигнализации может работать с любым типом датчика без доработки). Датчики работают только в комплекте с блоком сигнализации БС1.04.

    Датчик ДП1.01-04 УФ может комплектоваться шаровым краном и переходным комплектом для герметичных топок под давление до 2 атм или поставляться в исполнении «р» под давление до 16 атм.

    По заказу сигнализатор комплектуется системой сбора информации, позволяющей передавать состояние релейных выходов БС1.04 по двухпроводной линии (интерфейс RS 485) и управлять исполнительными устройствами с максимальной нагрузочной способностью 250АС 5А.
