БЛОК ПЛАСТИН-ИНДИКАТОРОВ СКОРОСТИ КОРРОЗИИ БПИ-2

ОКП 42 1549


Блок пластин-индикаторов скорости коррозии БПИ-2

Назначение


  • Блоки пластин-индикаторов скорости коррозии БПИ-2 предназначены для определения опасности коррозии и эффективности действия электрохимической защиты от коррозии подземных стальных сооружений.

    Особенности


  • Оценка общей коррозии и порядок ее средней скорости осуществляется путем периодического контроля продольной электропроводимости набора пластин-индикаторов, имеющих разные толщины.

  • Могут поставляться укрепленным на корпусе неполяризующегося электрода сравнения ЭНЕС-1, ЭНЕС-1МС-2 или ЭНЕС-3М, при этом блоки помимо основной функции выполняют функцию датчика потенциала.

  • Являются изделиями однократного применения; в процессе эксплуатации не подлежит восстановлению и ремонту.

    Условия эксплуатации


  • Обеспечивают надежную и устойчивую работу в условиях воздействия следующих климатических факторов:
    - верхнее значение температур окружающей среды + 100 °С;
    - нижнее значение температур окружающей среды минус 40 °С;
    - верхнее значение относительной влажности 100% при температуре 35 °С.

    Нормативное обеспечение


  • Сертификат соответствия РОССRU.АЯ21.Н00339.

  • Соответствуют требованиям технических условий ТУ 42 1549-001-51996521-01.

    Основные параметры


    Наименование параметра

    Значение

    1. Сечение жилы соединительного проводника, мм2

    0,5...1,5*

    2. Высота блока, мм

    80

    3. Ширина блока, мм

    62

    4. Толщина блока, мм

    12

    5. Масса блока (без учета массы провода), г

    40

    6. Длина соединительных проводников, мм

    2500*

    7. Гарантийный срок со дня ввода в эксплуатацию, мес.


    30

    8. Гарантийный срок хранения, мес.

    6

    9. Установленный срок службы, лет

    10

    * По требованию заказчика длина и сечение проводников моут быть изменены.

    Конструкция

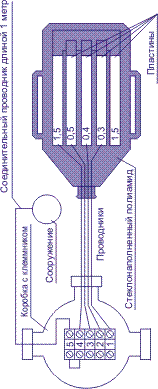

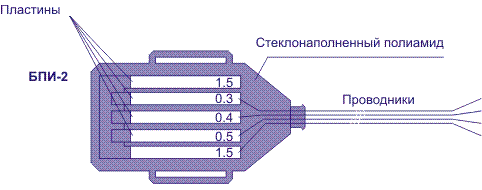

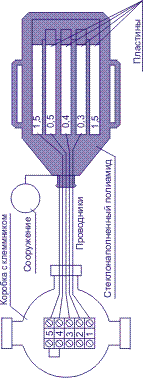

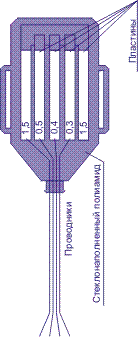

  • БПИ-2 состоит из трех пластин шириной 2 мм и толщиной 0,3 мм, 0,4 мм и 0,5 мм, соединенных с общей пластиной толщиной 1,5 мм (рис.1). К каждой из пластин подсоединен контрольный проводник. Корпус блока выполнен из стеклонаполненного полиамида. По назначению, с учетом особенностей применения выпускаются блоки различных модификаций, приведенных в таблице:


    Модификации


    Тип блока

    БПИ-2-2

    БПИ-2-1

    БПИ-2

    Внешний вид
















    Наличие коробки с клеммником

    есть

    есть

    нет

    Количество проводов в линии

    4

    5

    4


    Принцип работы


  • Контроль опасности коррозии и эффективности электрохимической защиты производится путем измерения электрического сопротивления между выводом проводника, подключенного к одной из контрольных пластин блока, относительно проводника, подключенного к общей пластине. Измерение начинают с пластины № 1 толщиной 0,3 мм. Устанавливают переключатель измерения сопротивления в диапазоне 0-200 Ом. Производят отсчет значения сопротивления по шкале прибора; значение сопротивления более 10 Ом свидетельствует о том, что пластина толщиной 0,3 мм разрушена, аналогичные измерения проводят на пластинах толщиной 0,4 и 0,5 мм. Если разрушена и пластина толщиной 0,4 мм, измерения продолжают на пластине толщиной 0,5 мм. Измерения начинают в день установки БПИ-2. На трубопроводах без ЭХЗ измерения проводят один раз в 6 месяцев до разрушения первой пластины и далее с периодичностью 1 раз в 2 месяца. Измерения проводят не реже 1 раза в 6 месяцев после включения ЭХЗ. Оценку порядка величины скорости общей коррозии (К) после фиксации коррозионного разрушения пластины-индикатора производят по формуле:
    К=365 δ/t (мм/год), где
    δ - толщина пластины, мм;
    t - число суток от момента установки блока индикатора до первой фиксации разрушения индикатора, сут.
    При срабатывании более одной пластины в расчет К принимается толщина δ пластины, имеющей большую толщину.

    Порядок установки и подключения

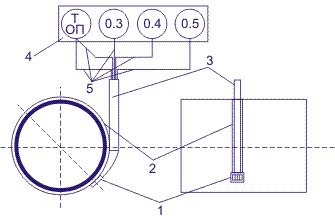

  • Устанавливаются на поверхности защищаемого стального подземного сооружения индикаторами наружу и крепятся к нему за проушины, расположенные на боковой поверхности корпуса блока с помощью резиновой ленты, входящей в комплект поставки (рис. 2).

  • Могут установливаться на корпусе электрода сравнения ЭНЕС-1, ЭНЕС-1МС-2 или ЭНЕС-3М.


    1 - блок индикаторов;
    2 - крепежный хомут;
    3 - соединительный кабель;
    4 - клеммник;
    5 - контрольные проводники от трубопровода, общей пластины блока индикаторов, пластин-индикаторов.

  • Проводники от БПИ-2, трубопровода и от электрода сравнения (при поставке блока, укрепленном на электроде сравнения) присоединяются к клеммнику, располагаемому в горловине фальшколодца (в измерительной колонке, в металлическом корпусе на стене здания, в корпусе станции катодной защиты).

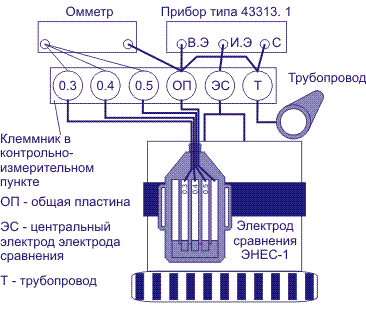

  • Схема контроля электропроводимости индикаторов и измерения защитного (суммарного или поляризованного) потенциала трубопровода при установке блока на стационарном электроде сравнения ЭНЕС-1 показана на рис. 3.



    Пример записи условного обозначения изделия при заказе


  • БПИ-2
    Для поставок по России:
    Блок пластин-индикаторов скорости коррозии БПИ-2-1, ТУ 42 1549-001-51996521-01.
    Для поставок на экспорт:
    Блок пластин-индикаторов скорости коррозии БПИ-2-2, экспорт, ТУ 42 1549-001-51996521-01.


  • БПИ-2 с ЭНЕС
    Блок пластин-индикаторов скорости коррозии БПИ-2-1, ТУ 42 1549-001-51996521-01, в составе электрода сравнения ЭНЕС-1, ТУ 3435-005-51996521-2006.


  • Сделать заказ и запросить дополнительную информацию по БПИ-2 Вы можете здесь.
