СКЗ-ИП НА БАЗЕ ИНВЕРТОРНОГО ПРЕОБРАЗОВАТЕЛЯ

ОКП 34 1521


CТАНЦИЯ КАТОДНОЙ ЗАЩИТЫ СКЗ-ИП НА БАЗЕ ИНВЕРТОРНОГО ПРЕОБРАЗОВАТЕЛЯ

Назначение

  • Cтанции катодной защиты СКЗ-ИП на базе инверторного преобразователя предназначены для катодной защиты подземных металлических сооружений (нефтепроводов, газопроводов и других трубопроводов различного назначения, объектов коммунального хозяйства, резервуаров, хранилищ и др. объектов) от электрохимической коррозии, в том числе в грунтах с повышенной агрессивностью, а также в зонах воздействия блуждающих токов.

    Особенности


  • Предназначены для размещения на открытом воздухе, климатическое исполнение У категории размещения 1.

  • Построены по модульному принципу. Увеличение номинального выходного тока станции обеспечивается изменением количества силовых модулей от 1 до 3-х штук, соединенных параллельно.

  • При выходе из строя одного или двух модулей обеспечивается работоспособность станции в пределах суммарной мощности исправных модулей.

  • Высокий коэффициент полезного действия.

  • Подключение к устройствам телемеханики для осуществления функций телеметрии и дистанционного регулирования выходных параметров по интерфейсу RS 485 (протокол Modbus RTU).

  • Повышенный класс грозозащиты.

    Условия эксплуатации


  • Обеспечивают надежную и устойчивую работу в условиях воздействия следующих климатических факторов:
    верхнее значение температуры окружающего воздуха + 45 °С;
    нижнее значение температуры окружающего воздуха минус 40 °С;
    верхнее значение относительной влажности окружающего воздуха 98% при температуре 25 °С.

    Нормативное обеспечение


  • Cертификат соответствия РОССRU.АЯ21.Н00360.

  • Cоответствуют:
    - ГОСТ 9.602-2005, ГОСТ Р 51164-98;
    - требованиям технических условий ИЖСК.435211.008 ТУ;
    - комплекту документации согласно ИЖСК.435211.008.

    Основные параметры

    Наименование параметра

    СКЗ-ИП-12,5-48-У1

    СКЗ-ИП-25-48-У1

    СКЗ-ИП-37,5-48-У1

    1. Номинальная выходная активная мощность, кВт

    0,6

    1,2

    1,8

    2. Номинальный выходной ток станции, А

    12,5

    25

    37,5

    3. Количество силовых модулей

    1

    2

    3

    4. Рабочий диапазон питающих напряжений, В

    ~ 165…253

    5. Номинальное выходное напряжение станции, В

    48

    6. Диапазон задания защитного потенциала, В

    минус (0,5…3,5)

    7. Точность поддержания защитного потенциала, %

    ± 0,5

    8. Точность поддержания выходного (защитного) тока, %

    ± 1

    9. Диапазон регулирования выходного тока станции, % от номинального

    5…110

    10. Коэффициент пульсаций выходного напряжения (тока), %, не более

    1

    11. Коэффициент полезного действия в номинальном режиме, %, не менее

    90

    12. Коэффициент мощности в номинальном режиме, не менее

    0,95

    13. Диапазон сопротивления нагрузки, Ом

    0,2 …4,0

    14. Габаритные размеры станции, мм

    612х480х870

    15. Масса станции кг, не более

    63

    69

    75

    16. Гарантийный срок со дня ввода в эксплуатацию, мес.

    36

    17. Гарантийный срок хранения, мес.

    6

    18. Установленный срок службы, лет

    20


    Функциональные особенности


  • Обеспечивают работу в следующих режимах:
    - автоматического поддержания суммарного защитного потенциала;
    - автоматического поддержания поляризационного защитного потенциала;
    - стабилизации выходного тока.

  • Ограничение выходного тока при возникновении перегрузки.

  • Сохраняют работоспособность в диапазоне питающих напряжений от 150 В до 264 В.

  • Включение в ранее установленный режим после кратковременного и длительного исчезновения напряжения питающей сети.

  • Имеет защиту от грозовых перенапряжений 1 класса.

  • Переходят в режим стабилизации ранее установленного выходного тока при обрыве цепи электрода сравнения.

  • Раздельный учет общего времени наработки и времени работы в режиме защиты сооружения.

  • Учет расхода электроэнергии встроенным счетчиком электроэнергии.

  • Наличие контрольных гнезд для подключения внешних измерительных приборов.

  • Имеют защиту от внешних и внутренних коротких замыканий и защиту от перегрузок.

  • Обеспечивают уровень радиопомех на зажимах подключения к питающей сети и нагрузки, не превышающий значений, установленных ГОСТ Р 51522-99 (МЭК 61326-1-97).

  • Уровень шума не превышает 60 дБА.

  • Гальваническая развязка по цепям телемеханики.

    Конструктивные характеристики


  • Шкаф, блочный каркас, модули управления и преобразователей в стандарте 19”.

  • Одностороннее обслуживание.

  • Охлаждение - естественное воздушное.

  • Степень защиты станции - IP34 по ГОСТ 14254–97.

  • Надежный электрический контакт с кабелем нагрузки без применения наконечников и других видов оконцевания жил сечением до 35 мм2.

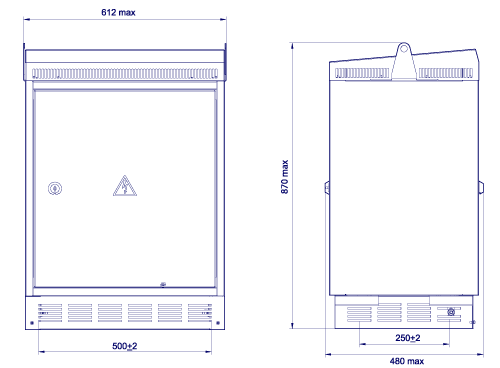

    Габаритные и установочные размеры СКЗ-ИП

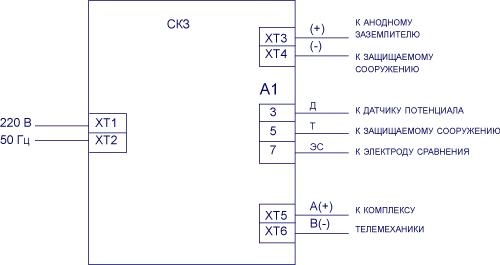

    Схема внешних соединений СКЗ-ИП




    Совместная работа с комплексами телемеханики


  • Подключение к устройствам телемеханики для осуществления функций телеметрии и дистанционного регулирования выходных параметров по интерфейсу RS 485 (протокол Modbus RTU).

  • Имеется гальваническая развязка по цепям телемеханики.


    Телеизмерение

    1. выходного напряжения;

    2. выходного тока;

    3. защитного суммарного или поляризационного потенциала;

    4. количества потребляемой электроэнергии.

    Телесигнализация

    1. несанкционированного доступа внутрь станции;

    2. включенного состояния;

    3. аварийного состояния;

    4. дистанционного режима работы.

    Телерегулирование

    1. регулирование выходного тока или защитного потенциала (в зависимости от режима работы станции).

    Телеуправление

    1. отключение;

    2. переключение в дистанционный режим управления.

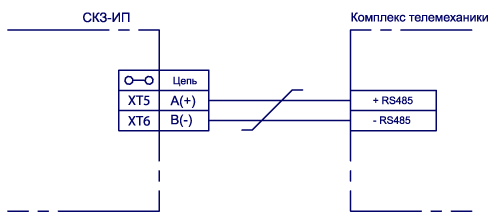

    Схема подключения СКЗ-ИП к комплексу телемеханики



    Пример записи условного обозначения изделия при заказе


  • Станция катодной защиты СКЗ-ИП-37,5-48-У1, ИЖСК.435211.008 ТУ.


  • Сделать заказ и запросить дополнительную информацию по СКЗ-ИП Вы можете здесь.
