МЕДНОСУЛЬФАТНЫЙ ЭЛЕКТРОД СРАВНЕНИЯ НЕПОЛЯРИЗУЮЩИЙСЯ ЭНЕС-3М

ОКП 47 3994


Медносульфатный электрод сравнения неполяризующийся ЭНЕС-3М

Назначение


  • Электроды сравнения неполяризующиеся ЭНЕС-3М предназначены для измерения поляризационного потенциала и потенциала подземного сооружения относительно электрода путем создания электролитического контакта с грунтом в схемах при определении эффективности противокоррозионной защиты подземных металлических сооружений.

    Особнности


  • Применяются как автономно, так и с автоматическими станциями катодной защиты подземных металлических сооружений.

  • Устанавливаются в грунт с выводом проводников в контрольно-измерительный пункт (КИП) или ковер.

  • Увеличен объема электролита в 3 раза по сравнению со стандартными электродами типа ЭНЕС-1, ЭСН-МС1 и др.;

  • Уменьшена контактная поверхность электролита с грунтом;

  • Использован материал, ограничивающий взаимопроникновение электролита в грунт и грунтовой влаги в электролит, но сохраняющего ионную проводимость;

  • Не критичен к среде установки.

  • Помещаются в мешок с наполнителем, который после пропитки водой сохраняет проводимость в засушливое время года.

  • Датчик потенциала расположен в нижней части электрода, что делает не критичным ориентацию электрода относительно трубопровода при установке.

  • Не требуют особых мер предосторожности при транспортировании и установке, т.к. выполнен из ударопрочного стеклонаполненного полиамида и дополнительно демпфирован тканью мешка с наполнителем и самим наполнителем.

  • Могут поставляться в комплекте с блоком пластин-индикаторов скорости коррозии БПИ-2.

    Условия эксплуатации


  • Обеспечивают надежную и устойчивую работу в условиях воздействия следующих климатических факторов:
    - верхнее значение температуры окружающей среды + 45 0С;
    - нижнее значение температуры окружающей среды минус 40 0С;
    - верхнее значение относительной влажности 100% при температуре 35 0С.


  • ОПо заказу потребителя возможна комплектация кабелем климатического исполнения «ХЛ», категории размещения «3», по ГОСТ 15150-69, что позволяет эксплуатировать электроды при температуре на поверхности грунта до минус 70 0С.

    Нормативное обеспечение


  • Сертификат соответствия РОСС.RU.АЯ21.Н00369.

  • Соответствуют требованиям технических условий ТУ 3435-006-51996521-2007.

    Основные параметры


    Наименование параметра

    Значение

    1. Переходное электрическое сопротивление, кОм

    1,5

    2. Потенциал по отношению к хлорсеребряному электроду, мВ

    120±15

    3. Длина проводников, мм, не менее

    5000*

    4. Масса электрода не более, кг

    7,5

    5. Гарантийный срок со дня ввода в эксплуатацию, мес.


    36

    6. Гарантийный срок хранения, мес.

    12

    7. Установленный срок службы, лет

    15

    * По требованию заказчика длина и сечение проводников моут быть изменены.

    Конструкция


  • Электрод (рис.1) состоит из электролитической камеры 4, заполненной электролитом 6 и бентонитовой камеры 15, заполненной бентонитовым гелем 13, скрепленных верхней гайкой 12, стержня 5 из меди, соединенного проводником с наконечником 1, датчика потенциала 10, расположенного в нижней части матерчатого мешка, соединенного проводником с наконечником 3. Изолированная часть датчика обращена к мешку. Провода заключены в экранирующую оплетку, соединенную с наконечником 2. Между камерами установлены стабилизирующая шайба 9, с ионообменной мембраной 8 и керамическая диафрагма 7. Герметичность между камерами обеспечивается резиновой уплотнительной прокладкой 11. В нижней части электрода установлена вторая керамическая диафрагма 7, закрепленная нижней гайкой 16.

  • Электрод установлен в матерчатый мешок с наполнителем 14, пропитанным водой.

  • Датчик потенциала 10, представляет собой стальную пластину размером (25х25) мм, вмонтированную в пластмассовое гнездо, закрепленное через проушины «лентой-липучкой» в нижней части мешка с наполнителем.

  • Свободные концы соединительных проводов от стержня 5, датчика потенциала 10 и экранирующей оплетки оканчиваются наконечниками 1, 3, 2.

  • Наконечник 1 от стержня имеет вид U-образной вилки, наконечник 3 от датчика потенциала выполнен в виде гнезда от ножевого разъемного контакта. O-образный наконечник 2 от экранирующей оплетки выполнен в виде круглого лепестка с отверстием.

  • Применен экранированный кабель марки КГВЭВ, сечением 2х4 мм2.


    1 U-образный наконечник от электрода
    2 O-образный наконечник от экранирующей оплетки
    3 гнездо наконечника от датчика потенциала
    4 корпус электролитической камеры
    5 медный стержень
    6 электролит
    7 керамические диафрагмы
    8 ионообменная мембрана
    9 стабилизирующая шайба
    10 датчик потенциала
    11 уплотнительная резиновая прокладка
    12 верхняя гайка
    13 бентонитовый гель
    14 мешок с наполнителем
    15 корпус бентонитовой камеры
    16 нижняя гайка

    Рисунок 1.


    Порядок установки


  • Устанавливаются вертикально на расстоянии 10 см от защищаемого сооружения.

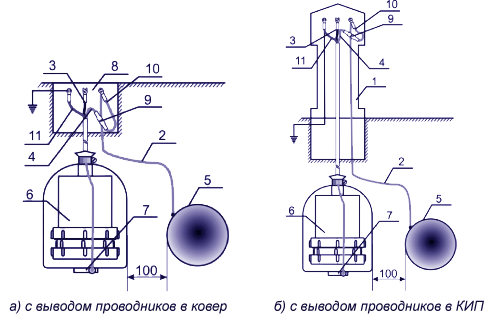

  • В качестве примера на рисунке 2 показана установка электрода вблизи трубопровода.

    Схема установки электрода в почву


    1 - контрольно-измерительный пункт (КИП)
    2 - проводник (полоса ) от трубопровода
    3 - проводник от электрода
    4 - проводник от датчика потенциала
    5 - трубопровод
    6 - электрод в мешке с засыпкой


    7 - датчик потенциала
    8 - ковер
    9 - разъем
    10 - перемычка
    11 - проводник от экранирующей оплетки

    Рисунок 2.

    Порядок рабоы


  • Для измерения разности потенциалов между трубопроводом и электродом применяют вольтметр, имеющий входное сопротивление не менее 20 кОм/В и пределы измерений 3-0-3 или другие близкие к указанным пределы измерений.

  • Измерения поляризационного потенциала выполняют с помощью приборов, содержащих прерыватель тока поляризации датчика, например, ОРИОН ИП-01.

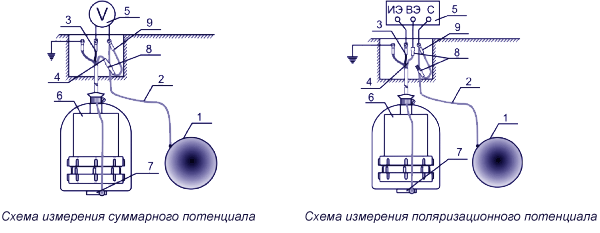

  • Схемы подключения измерительных приборов приведены на рис.3.

    Схемы измерения потенциалов (суммарного и поляризационного)


    1- трубопровод
    2- проводник от трубопровода
    3- проводник от электрода
    4- проводник от датчика потенциала
    5- измерительный прибор


    6- электрод в мешке с наполнителем
    7- датчик потенциала
    8- разъем
    9- перемычка

    Рисунок 3.


    Пример записи условного обозначения изделия при заказе


  • ЭНЕС-3М
    Для поставок по России:
    Электрод сравнения неполяризующийся ЭНЕС-3М, ТУ 3435-006-51996521-2007.
    Для поставок на экспорт:
    Электрод сравнения неполяризующийся ЭНЕС-3М, экспорт, ТУ 3435-006-51996521-2007.


  • ЭНЕС-3М с БПИ-2
    Электрод сравнения неполяризующийся ЭНЕС-3М, экспорт, ТУ 3435-006-51996521-2007, совместно с блоком пластин-индикаторов скорости коррозии БПИ-2-1, ТУ 42 1549-001-51996521-01.


  • Сделать заказ и запросить дополнительную информацию по ЭНЕС-3М Вы можете здесь.
