Сигнализатор горючих и (или) токсичных газов МАГ-1

Сигнализатор горючих и (или) токсичных газов МАГ-1


Общий вид



Назначение: Сигнализаторы предназначены для непрерывного автоматического контроля превышения установленных порогов тревожной и аварийной концентрации одиночных горючих и (или) токсичных газов в производственных и бытовых помещениях с выдачей звуковых и световых сигналов, а также выдачи управляющего сигнала на исполнительное устройство и информационных сигналов на автоматику управления.
Технические характеристики:
Показатели Значение
Сигнальная концентрация
по СН4 - 1 порог, % НКПР 10
по СН4 - 2 порог, % НКПР 20
с погрешностью контроля по СН4 % НКПР ±5
по СО - 1 порог, мГ/м3 20
по СО - 2 порог, мГ/м3 100
с погрешностью контроля по СО, мГ/м3 ±10
Напряжение сети (50 Гц ±1%), (В) 220 (+10%/-15%)
Потребляемая мощность не более, Вт 12
Время прогрева не более, мин 3
Время реакции (СН4 / СО) Не более, сек 15 / 240
Ду отсечного клапана 15-100
Класс герм. запорного органа клапана “А”
Отличительные особенности :
  • малая потребляемая мощность;
  • диагностика исправности и “старения” датчика;
  • большой срок службы;
  • не требует вскрытия и подключения измерительных приборов при поверке;
  • возможность поверки без прерывания работы оборудования;
  • подключение до 9-ти датчиков.

СОСТАВ ИЗДЕЛИЯ
МОДЕЛЬ БП БС-1 БС-2 ГАЗЫ
МАГ-1-10 1 1 - CH4
МАГ-1-01 1 - 1 CO
МАГ-1-11 1 1 1 CH4+CO
МАГ-1-n1n2 1 n1 n2 CH4+CO

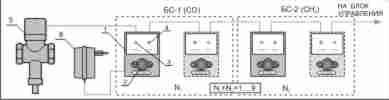

СХЕМА ПОДКЛЮЧЕНИЯ



КЛАПАНЫ В СОСТАВЕ СИГНАЛИЗАТОРА МАГ-1

КЗМЭМ-3СИМ-1-12 (Ду 15-32)
КЗМЭМ-3СИДМ-1-12 (Ду 15-32)

КЗМЭМ-3С-1-12 (Ду 15-50)
КЗМЭМ-3СИ-1-12 (Ду 15-32)

КЗМЭФ-6-С-1-12 (Ду 40-50)
КЗМЭФ-4-С-1-12 (Ду 40-50)

КЗМЭФ-А-1-220 (Ду 40-65)
КЗМЭФ-А-3-220 (Ду 40-65)

КЗМЭФ 1-А-1-220 (Ду 65-100)
КЗМЭФ 1-А-3-220 (Ду 65-100)


Сделать заказ и запросить дополнительную информацию по МАГ-1 Вы можете здесь.
