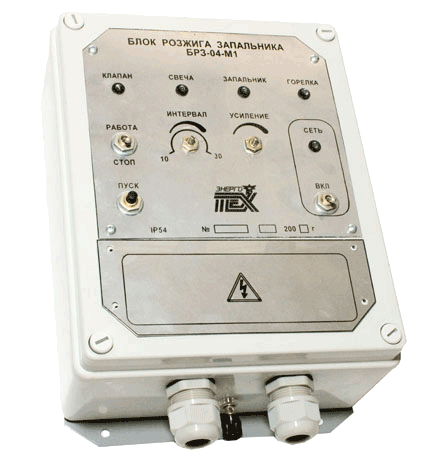

Блок управления розжигом запальника и индикации газомазутного факела БРЗ-04-М1
НАЗНАЧЕНИЕ
Блок розжига запальника
предназначен для
автоматического и
дистанционного
управления процессом
розжига и контроля
пламени
запально-защитных
устройств типа ЗСУ-ПИ,
ЗСУ-П стационарных
котельных агрегатов.
ФУНКЦИОНАЛЬНЫЕ
ВОЗМОЖНОСТИ:
-
Формирование по одному каналу сигнала от ионизационного датчика пламени ИД в дискретный сигнал (замыкание контактов выходных реле контроля).
-
Формирование командного сигнала на открытие электромагнитного газового клапана запальника;
-
Формирование регулируемого по длительности от 10 до 30с, командного сигнала на источник высокого напряжения;
-
Возможность блокировки пуска БРЗ, если не прошла вентиляция котла и другие технологические защиты;
-
Автоматическое отключение питания на электромагнитный газовый клапан запальника при срабатывании технологической защиты котла или погасании факела запальника;
-
Дистанционный пуск и останов;
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Командный сигнал
на открытие
электромагнитного
газового клапана
и на свечу
розжига
запальника: |
~220 В или =24 В |
|
Питание БРЗ: |
~220 В или =24 В
|
|
Габаритные размеры |
270 х 180 х 110 мм |
|
Масса (не более) |
3 кг |
|
Степень защиты
корпуса по ГОСТ
14254: |
|
Примечание. Порог
чувствительности к
факелу соответствует
эквиваленту в виде
пульсирующего сигнала с
частотой 10 Гц-15 Гц с
параметрами имитатора
факела: имитатор
газового факела -
источник напряжения 40
мВ эфф.(15мВ-150мВ) с
последовательно
включенным резистором 5
МОм на контрольной
частоте 10Гц-15Гц.

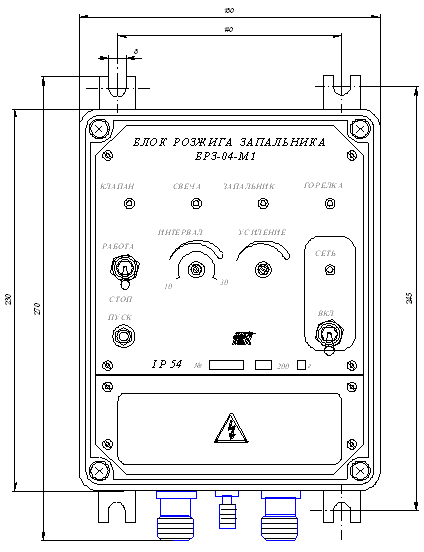

БЛОК
БРЗ-04-М1. ОБЩИЙ ВИД И
МОНТАЖНЫЕ РАЗМЕРЫ.
