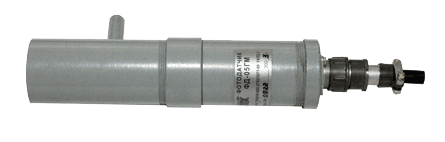

Фотодатчик ФД-05-ГМ
НАЗНАЧЕНИЕ
Датчик предназначен для селективного контроля факела конструктивно совмещенных газовой горелки и паро-мазутной форсунки много горелочных котлов.
ПРИНЦИП ДЕЙСТВИЯ
-
Контроль факела газовой горелки производится по каналу 1 индикатором ультрафиолетового излучения LР1, паро-мазутной форсунки - по каналу 2 фоторезистором RL1 в спектре инфракрасного излучения.
-
При контроле пылеугольной горелки с паро-мазутной "подсветкой" канал 1 контролирует наличие пылеугольного факела, канал 2-наличие факела форсунки.
-

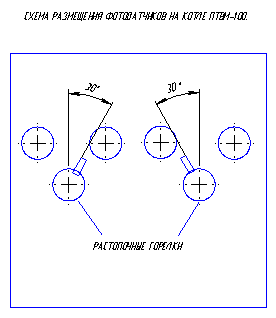

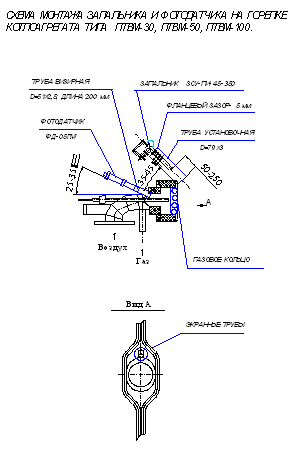

Селективный контроль обеспечивается для всех топок с односторонним расположением горелок - направление линии визирования параллельно оси горелки.
-

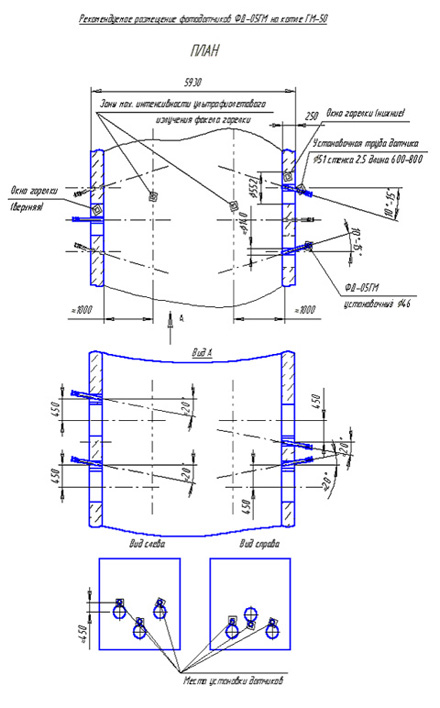

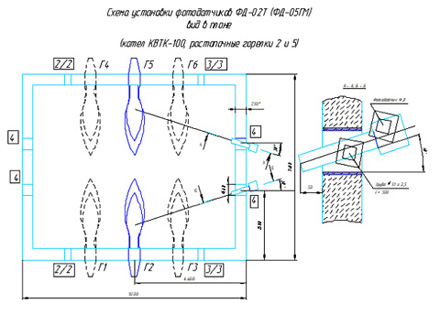

Для котлов с встречным расположением горелок требуется поиск линии визирования фотодатчика, и селективность в общем случае обеспечивается только для одноярусных котлов с общим числом горелок не более 4.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ:
|
Чувствительность при облучении ультрафиолетовым светом от лампы ДВС-25 на расстоянии 4м от датчика импульс/сек. |
>50 |
Канал 1 |
|
Напряжение питания при f=50 Гц, В |
220 + 10% |
|
|
Потребляемая мощность, В А |
<0,3 |
|
|
Сопротивление
изоляции, Мом
|
|
|
|
Чувствительность при напряжении питания 5В на нагрузке 75 кОм, В/Вт |
>200 |
Канал 2 |
|
Длина линии связи с сигнализатором типа ЛУЧ-1АМ , м |
< 200 |
|
|
Температура корпуса датчика, °С |
0 +60 |
|
|
Степень защиты по ГОСТ 14254 |
IP54 |
|
|
Габаритные размеры |
O50 х 210 мм |
|

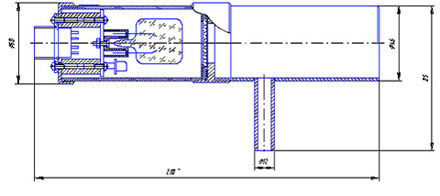

ГАБАРИТНЫЙ ЧЕРТЕЖ
ФОТОДАТЧИКА:

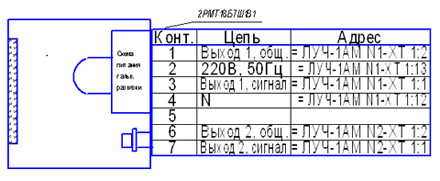

ВЫХОДНЫЕ ЭЛЕКТРИЧЕСКИЕ
ЦЕПИ ФОТОДАТЧИКА:

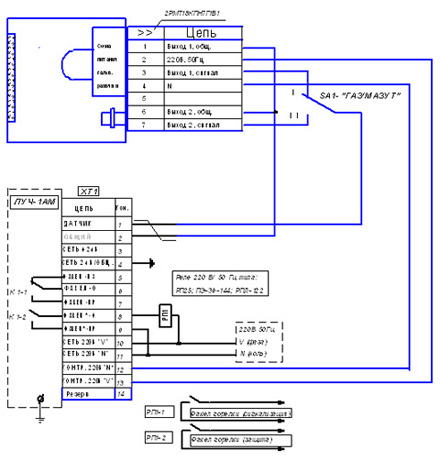

СХЕМА ЭЛЕКТРИЧЕСКАЯ
ПОДКЛЮЧЕНИЯ ФОТОДАТЧИКА
для селективного
контроля комбинированной
газовой горелки и
паро-мазутной форсунки с
переключением выходов на
1 прибор "ЛУЧ-АМ".
*Переключатель вида
топлива SA1 показан в
положении "ГАЗ".
