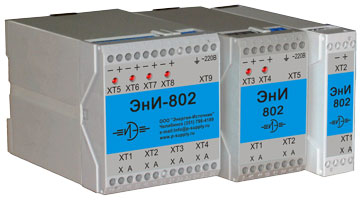

Преобразователь измерительный многоканальный ЭнИ-802 (ранее назывался МИР-7200 МК)

Преобразователь измерительный многоканальный ЭнИ-802 (ранее назывался МИР-7200 МК)

НАЗНАЧЕНИЕ.

Блоки измерительные многоканальные ЭнИ-802 предназначены для работы с датчиками температуры (термопары, термометры сопротивления), давления, уровня, положения.
ЭнИ-802 могут применяться в различных отраслях промышленности в системах автоматического контроля, регулирования и управления технологическими процессами, связанными с получением, переработкой, использованием и хранением взрыво- и пожароопасных веществ.
ЭнИ-802 предназначены для непрерывного преобразования входных сигналов:

  • от термосопротивлений типа ТСМ, ТСП, ТП, ТМ с номинальной стандартной характеристикой 50М, 100М, 50П, 100П, Pt100 по ГОСТ 6651, термопар типа ТХА(К), ТХК(L), ТПП (S, R), ТПР (В) по ГОСТ 6616;

  • напряжений 0…20мВ, 0…50мВ, 0…100мВ, 0…1В;

  • стандартных токовых сигналов 0…5 мА, 4…20 мА

  • в унифицированный токовый сигнал 0…5 мА, 4…20 мА.

ТЕХНИЧЕСКИЕ ДАННЫЕ.

Диапазоны преобразования температуры, диапазоны унифицированных выходных сигналов, основная погрешность преобразования и данные первичных преобразователей приведены в Таблице 1.
Термопреобразователи сопротивления типа ТСМ, ТСП, ТП, ТМ со стандартной характеристикой 50М, 100М, 50П, 100П, Pt100 подключаются по 2-х, 3-х, 4-х проводной схеме.
ЭнИ-802 предназначен для эксплуатации при температуре окружающей среды от -10 до +50°C.
Исполнение ЭнИ-802: обычное и взрывозащищённое вида «искробезопасная электрическая цепь «ia» и «ib» подгруппы IIC.
Взрывозащищенное исполнение имеет наименование ЭнИ-802-Ех и соответствует ГОСТ Р 51330.0, ГОСТ Р 51330.10.
Блок относится к многофункциональным, невосстанавливаемым на месте эксплуатации изделиям. Ремонт производится в условиях предприятия-изготовителя.

Варианты питания приборов обычного исполнения:

  • Питание ЭнИ-802 осуществляется от стабилизированных источников питания серии БП, БПМ (Метран-602, 604, 608) с выходным напряжением 18…36В. Потребляемая мощность не более 0,72 Вт;

  • ЭнИ-802 имеют исполнение со встроенным блоком питания. Питание осуществляется от сети 220(±20%)В. Потребляемая мощность двух каналов не более 3,5 Вт.

Варианты питания приборов исполнения -Ex:

  • Питание ЭнИ-802-Ex осуществляется от искробезопасных цепей блоков питания серии БПД, БПДМ (Метран-602Еx), имеющих вид взрывозащиты «искробезопасная цепь уровня «ia» и «ib» подгруппы IIC с параметрами: Uo = 24B, Io < 120 мА. Потребляемая мощность для исполнения -Ex не более 0,48 Вт;

  • ЭнИ-802-Ex имеют исполнение со встроенным блоком питания. Питание осуществляется от сети 220(±20%)В. Потребляемая мощность двух каналов ?3,5 Вт. Блоки имеют встроенную искробезопасную электрическую цепь.

Блоки ЭнИ-802 2-х, 4-х, 6-и канальные могут выполняться как со встроенным блоком питания, так и без него. Одноканальные ЭнИ-802 имеют исполнение без встроенного блока питания.
В блоках ЭнИ-802 со встроенным блоком питания имеется светодиодная индикация подачи напряжения на каждый канал.
Блок выдерживает длительную перегрузку, вызванную коротким замыканием или обрывом любого провода линии связи с термопреобразователями.
ЭнИ-802 по ГОСТ 14254 соответствует степени защиты:  IP20.
Модификации приборов отличаются друг от друга:

          • входным сигналом;

          • выходным сигналом;

          • типом первичного преобразователя;

          • по способу взрывозащиты;

          • наличием встроенного блока питания

Конструктивно блок выполнен в корпусе, предназначенном для монтажа на DIN-рейку (35 мм).

Пример записи ЭнИ-802 при заказе:

ЭнИ - 802 - 1

- Exia

- 2

- 0,25%

- 0...100 гр. С

- 100М

- 4...20

- БП

- 360Ч

- ТС

ЭИ.99.00.000.ТУ

1

2

3

4

5

6

7

8

9

10

11

где:
1 – обозначение блока ЭнИ-802 по табл.1;
2 – обозначение вида взрывозащиты;
3 – число каналов;
4 – предел допускаемой основной погрешности по табл.1;
5 – диапазон преобразования в соответствии с табл.1;
6 – тип первичного преобразователя по табл.1;
7 – диапазон выходного сигнала по табл.1;
8 – наличие встроенного источника питания (БП);
9 – технологическая наработка 360 часов (по заказу);
10 – термостабилизация (по заказу);
11 – номер технических условий;


Имеется возможность при заказе оговорить диапазон преобразования температуры на каждый канал, но для одного типа первичного преобразователя (табл.1).

Таблица 1.

Наименование

Диапазон
вых.
сигнала, мА

Диапазон преобразования
температуры, °С; напряжения, тока

Основная
погрешность,
%

НСХ
первичного
преобразователя

Зависимость
вых.
сигнала

R100/R0

ЭнИ-802-1

0…5

-50…50; 0…50; 0…100; -50…100; 0…150; 0…180

±0,25
±0,5

50М
100М

Линейная от температуры

1,428

4…20

-10…60; -5…40; 0…50; 0…60; 65…95

±0,25
±0,5

-50…50; -50…100; -50…150; -50…180
0…90; 0…95; 0…100; 0…150; 0…180; 50…150; 80…120

±0,25
±0,5

ЭнИ-802-2

0…5

0…50; 0…100; 0…200; 0…300; 0…400; -50…400

±0,25
±0,5

50П
100П

1,391

4…20

-50…50; -50…100; -50…150; -50…200; 0…50; 0…100
0…150; 0…180; 0…200; 0…250; 0…300; 0…400; 0…500

ЭнИ-802-5

4…20

-50…50; -50…100; -50…150; 0…50; 0…100
0…200; 0…300; 0…400; 0…500

±0,25
±0,5

Pt100; Pt500
Pt1000

1,385

ЭнИ-802-3

0…5

0..400; 0..500; 0…600; 0…800; 0…900;  400…900; 0…1000; 0…1100

±0,5
±1,0

ХА(К)

Линейная от
термоЭДС

-

4…20

0…400; 0…500; 0…600; 0…800; 0…900; 400…900
0…1000; 0…1100

ЭнИ-802-4

0…5

0…600; 0…800; 0…900; 400…900; 0…1000

±0,5
±1,0

ХА(К)

Линейная от температуры

-

4…20

-40…400; -40…500; -40…600; -40…800; -40…900; -0…1000; -40…1100
0…400; 0…500; 0…600; 0…800    0…900; 400…900; 0…1000; 0…1100

ЭнИ-802-7

4…20

0…300; 0..400; 0..500; 0…600

±1,5

ХК(L)

-

ЭнИ-802-U

0…5, 4…20

0…20мВ, 0…50мВ, 0…100мВ, 0…1В

±0,1

измерение напряжений

ЭнИ-802-I

0…5, 4…20

0…5 мА, 4…20 мА

±0,1

измерение токов
