Горелки газомазутные ГМГм и ГМГмс

Горелки газомазутные ГМГм и ГМГмс

     Горелки ГМГ и ГМГмс предназначены для раздельного сжигания жидкого и газообразного топлива в топках котлов типа ДКВр. Индекс "С" означает работу горелки на газе среднего давления. Допускается использование горелок для сжигания более легких сортов жидкого топлива. Горючий газ с теплотой сгорания, отличной от QрH=35400 кДж/м3, допускается сжигать после пересчета и реконструкции газораспределительных насадок горелки. Характеристики работы горелки на газе будут зависеть от теплоты сгорания QрH и плотности газа при рабочей температуре.

Горелки сертифицированы

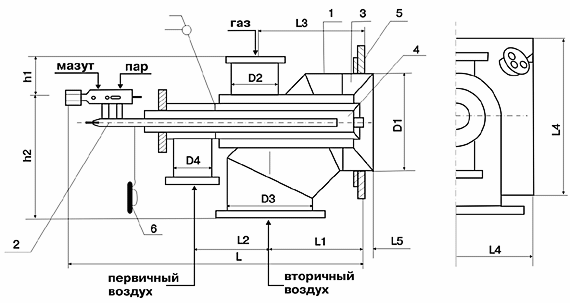

1. Корпус; 2. Форсунка паромеханическая; 3. Завихритель вторичного воздуха; 4. Завихритель первичного воздуха; 5. Плита монтажная ; 6. Заглушка

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК ГМГм и ГМГмс
Наименование параметров Нормы
ГМГ-1,5м/мс ГМГ-2м/мс ГМГ-4м/мс ГМГ-5м/мс
1 Номинальная тепловая мощность горелки, МВт 1.57+0.16-0.08 2.23+0.28-0.12 4,65+0.47-0.43 5.82+0.58-0.29
2 Коэффициент рабочего регулирования горелки, не менее 4 5
3 Аэродинамическое сопротивление горелки при номинальной мощности, Па, не менее 900 1200
4 Вязкость мазута перед горелкой, м2/с, не более 16x106
5 Номинальное давление мазута перед горелкой, МПа 1,25±0,25 1,6±0,32 2±0,4
6 Номинальное давление газа перед горелкой, Па 3800±760 5000±1000 3600±720 3800±760
для ГМГмс 25000±5000
7 Длина факела при номинальной нагрузке на мазуте, м, не более 1,6 1,6 2,2 2,5 2,3
8 Номинальное давление распыливающего пара перед горелкой, МПа 0,1-0,15 0,1-0,2
9 Номинальный расход мазута при Q=40,38 МДж/кг (9650 ккал/кг), кг/ч 160 210 420 520
10 Номинальный расход газа при Q=35,4 МДж/кг (8500 ккал/м3), м3/ч 180 235 470 590
11 Масса горелки, кг 70 120

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ГОРЕЛОК ГМГм И ГМГмс
Тип горелки D1 D2 D3 D4 L L1 L2 L3 L4 L5 М h2
ГМГ-1,5м/мс 244 108 276 141 951 264 240 309 500 37 180 250
ГМГ-2м/мс 267 108 276 141 951 264 240 312 500 36 180 250
ГМГ-4м/мс 374 159 375 205 1188 375 318 428 600 52 235 360
ГМГ-Бм/мс 374 159 375 205 1188 375 318 428 600 52 235 360

Режимный график горелки ГМГ-1,5м.

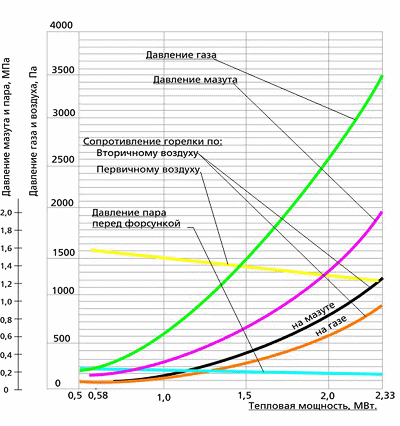

Режимный график горелки ГМГ-2м.

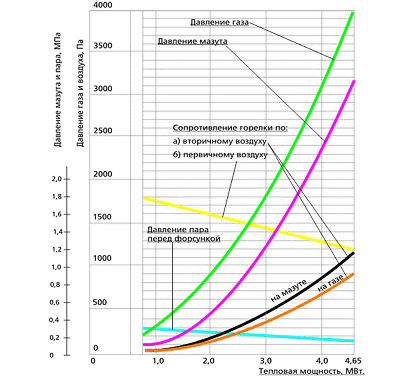

Режимный график горелки ГМГ-4м.

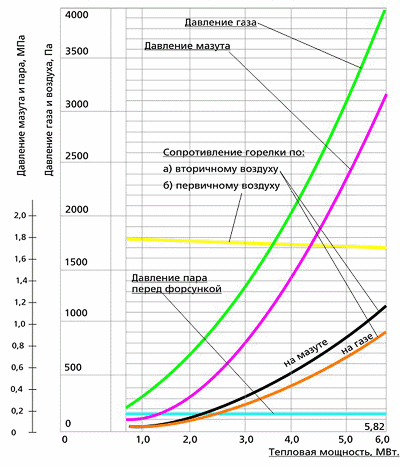

Режимный график горелки ГМГ-5м.

Кривые построены для:
мазута - QрH=40530 кДж/кг при плотности 1,015 г/см3, температуре 20°С по ГОСТ 10585-75;
газа - QрH=35400 кДж/м3; температура газа и воздуха 30°С

Форсунка паромеханическая и ее установка в устье
лопаточного завихрителя первичного воздуха

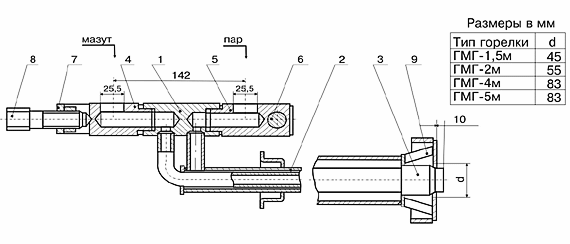

. Корпус; 2. Ствол; 3. Головка распыливающая; 4. Штуцер топливный; 5. Штуцер паровой; 6. Ось; 7. Скоба; 8. Винт зажимной; 9. Завихритель первичного воздуха

Головка распыливающая

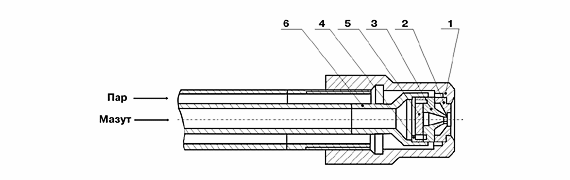

1. Гайка накидная; 2. Завихритель паровой; 3. Завихритель топливный; 4. Прокладка; 5. Шайба распределительная; 6. Втулка

Сделать заказ и запросить дополнительную информацию по ГМГм, ГМГмс Вы можете здесь.
