Горелки газомазутные ГМ и ГМП

Горелки газомазутные ГМ и ГМП

Горелки ГМ-2,5; ГМ-4,5; ГМ-7; ГМ-10 и ГМП-16 предназначены для раздельного сжигания жидкого и газообразного топлива в топках котлов типа Е (ДЕ) соответствующей тепловой мощности. Допускается кратковременное совместное сжигание жидкого и газообразного топлива во время перехода с одного вида топлива на другой.

* По отдельному заказу горелки могут быть выполнены с узлом захлопок для котлов под наддувом.

Горелки сертифицированы

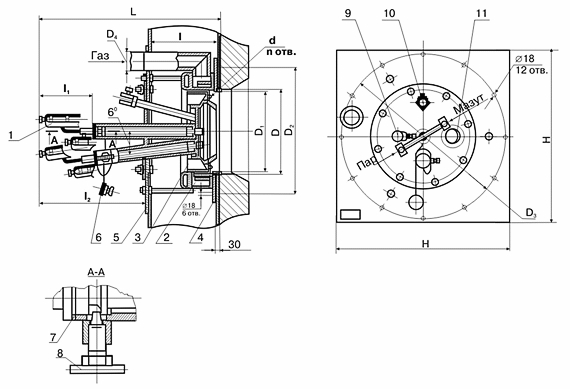

1. Форсунка; 2. Газовый коллектор; 3. Лопаточный завихритель воздуха; 4. Опора; 5. Фланец; 6. Заглушка; 7. Прокладка; 8. Фиксатор; 9. Гляделка; 10. Место установки фотодатчика; 11. Место установки запальника

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК ГМ и ГМП
Наименование параметров ГМ-2,5 ГМ-4,5 ГМ-7 ГМ-10 ГМП-16
1 Номинальная тепловая мощность горелки, МВт 2.9+0.29-0.15 5.22+0.52-0.26 8.14+0.81-0.41 11.63+1.16-0.58 18.6+1.86-0.93
2 Коэффициент рабочего регулирования горелки 5
3 Номинальное давление газа перед горелкой, кПа 25±6
4 Номинальное давление мазута перед горелкой, кПа 1.8±0.4
5 Давление пара на распыливание, МПа 0.1-0.2 0.25-0.3
6 Длина факела, м, не более 1.8 2.5 4.0 5.5 6.5
7 Номинальный расход мазута при QcH=40,38 МДж/кг (9650 ккал/м3), кг/ч 258 464 723 1033 1652
8 Номинальный расход газа при QcH=35,4 МДж/кг (8500 ккал/м3), м3/ч 295 530 828 1183 1890
9 Масса горелки, кг 105 130 150

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ГОРЕЛОК ГМ и ГМП
Тип горелки D D1 L I I1 I2 D2 D3 Н D4 d n
ГМ-2,5 342 330 951 256 274 659 545 642 685 57 6,6 19
ГМ-4,5 387 375 951 296 274 629 630 728 770 89 7,5 16
ГМ-7 422 410 971 366 274 569 715 850 885 102 9,0 16
ГМ-10 438 426 971 366 274 569 715 850 885 102 12,8 16
ГМП-16 438

426

990 366 293

578 715 850 885 102 18,0 16

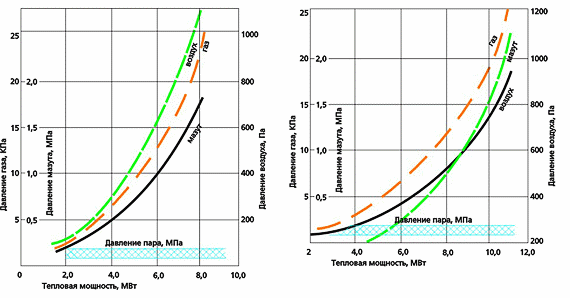

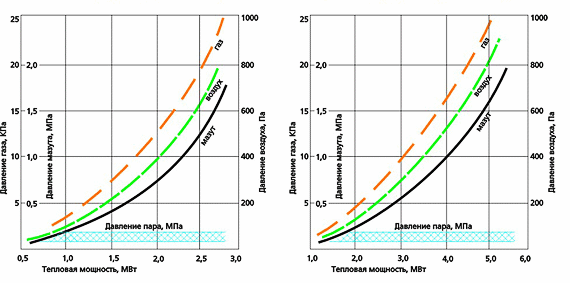

Режимный график горелки ГМ-2,5 Режимный график горелки ГМ-7


Режимный график горелки ГМ-4,5 Режимный график горелки ГМ-10

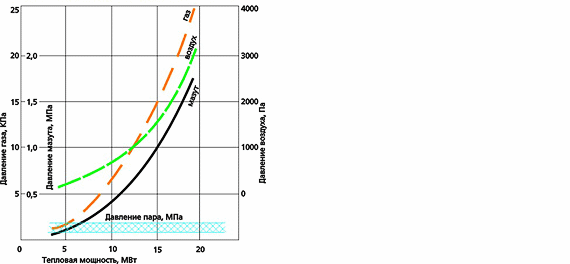

Режимный график горелки ГМП-16

Вышеприведенные ориентировочные графические зависимости построены для мазута QcH =40530 кДж/кг и для природного газа QpH=40530 кДж/нм3

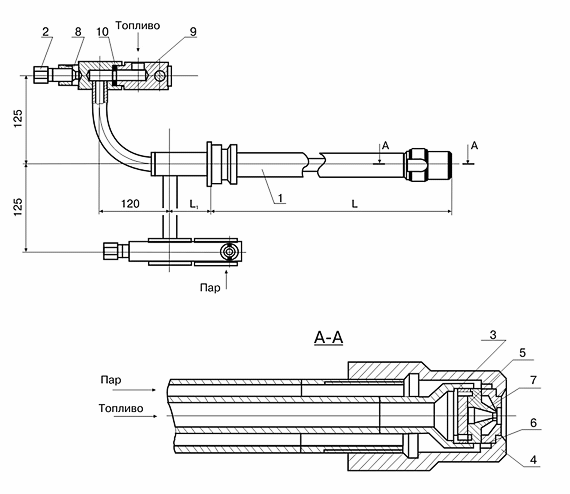

Форсунка паромеханическая для газомазутных горелок ГМ и ГМП

1. Ствол; 2. Винт зажимной; 3. Прокладка; 4. Гайка накидная; 5. Шайба распределительная; 6. Завихритель паровой; 7. Завихритель топливный; 8. Скоба; 9. Штуцер; 10. Прокладка

Тип горелки L L1
ГМ-2,5 574 70
ГМ-4,5 580 70
ГМ-7 580 70
ГМ-10 580 61
ГМП-16 571 70

Сделать заказ и запросить дополнительную информацию по ГМ, ГМП Вы можете здесь.
