Горелочные устройства для котлов типа Е-1.0-0.9Г-3 и Е-1.0-0.9ГН-2

Горелочные устройства для котлов типа Е -1.0-0.9Г-3 и Е -1.0-0.9ГН-2

Горелочное устройство на базе горелки Г-1 .Ок предназначено для сжигания природного газа в двухбарабанных водотрубных котлах Е -1.0-0.9Г-3.

Изделия сертифицированы

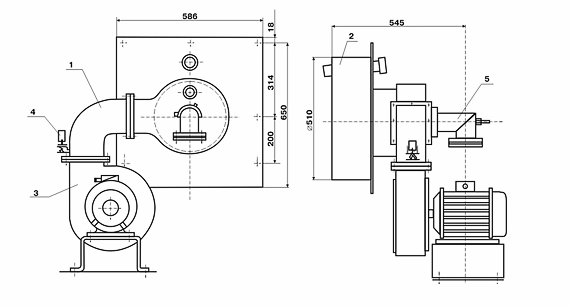

Горелочное устройство для котла Е -1.0-0.9Г-3

1. Воздуховод; 2. Устройство воздухоприемное; 3. Вентилятор ВД-2.7; 4. Электромагнит; 5. Горелка Г-1.0к

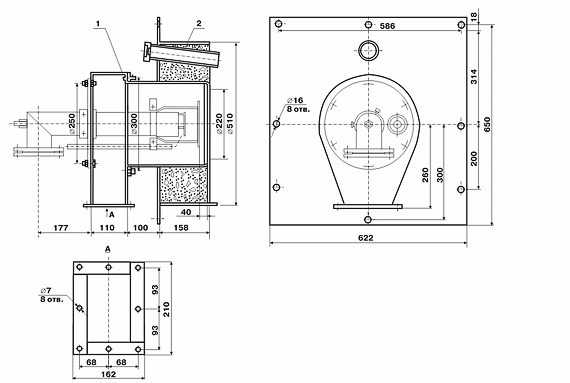

Устройство воздухоприемное

1. Короб воздуховода;
2. Переходник со смесителем

Устройство воздухоприемное к горелке Г-1.0 и Г-1.0к является составной частью горелоч-ного блока котла Е-1-0.9Г-3. Оно состоит из короба и переходника со смесителем.

Габаритные размеры, мм
длина 622
ширина 416
высота 650
Масса, кг

60

Горелка газовая Г-1.0к.

1. Труба центральная; 2. Запальное устройство; 3. Электрод зажигания; 4. Насадок; 5. Смеситель; 6. Гляделка; 7. Фланец установочный; 8. Фланец присоединительный;

Допускается угольник с прокладкой и фланцем присоединительным устанавливать повернутым на 90°

* Характеристики горелки приведены в таблице ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК Г-1.0к и Г-1.0

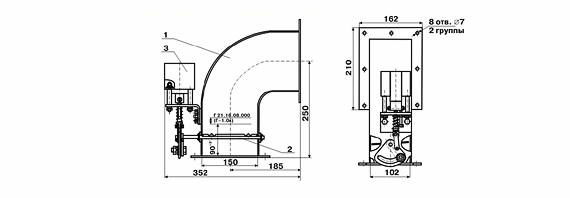

Воздуховод

1. Патрубок; 2. Шибер; 3. Электромагнит

Воздуховод является составной частью горелочного блока котла Е-1-0.9Г-3. Он состоит из патрубка, шибера и электромагнита.

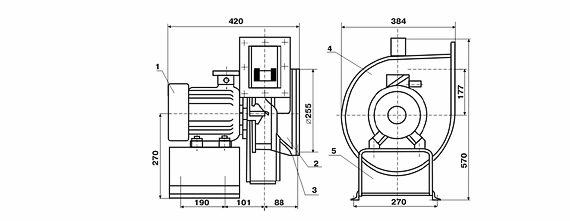

Вентилятор ВД-2.7

Вентилятор предназначен для подачи чистого воздуха с температурой до 30° С в котельные установки малой мощности, производительностью до 1 т/пара в час.

* Завод выпускает вентиляторы правого вращения

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ВЕНТИЛЯТОР ВД-2.7
Наименование показателей ВД-2.7пр
1 Производительность всасывания, м3/ч 1100±22
2 Полное давление, Па 1500±75
3 Диаметр рабочего колеса, м, не более 0.270
4 Частота вращения (синхронная), об./мин 3000
5 Максимальный коэффициент полезного действия, %, не менее 65
6 Масса с двигателем, кг, не более 40
7 Установленный срок службы до капитального ремонта, лет, не менее 6
8 Полный срок службы, лет, не менее 20
9 Установленная безотказная наработка, ч, не менее

8000

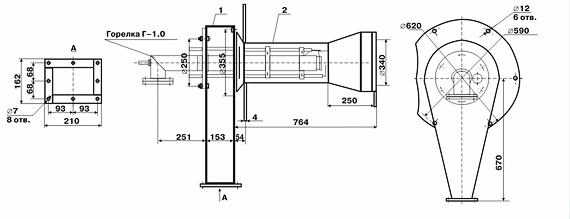

Устройство воздухоприемное к горелке Г-1.0

Устройство воздухоприемное к горелке Г-1.0 является составной частью горелочного блока котла МЗК -7АГ2. Оно состоит из короба и смесителя.
Габаритные размеры, мм
длина 980
ширина 620
высота 950
Масса, кг

60

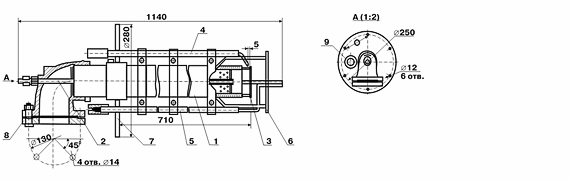

Газовая горелка Г-1.0

1. Труба центральная; 2. Труба запальника; 3. Насадок; 4. Электрод зажигания; 5. Электрод для контроля пламени; 6. Смеситель; 7. Фланец установочный; 8. Фланец присоединительный; 9. Гляделка

Газовая горелка Г-1.0 предназначена для сжигания природного газа в вертикальных водотрубных котлах типа Е-1.0-0.9ГН-2 и входит в состав горелочного блока котла Е-1.0-0.9ГН-2 (МЗК -7АГ2).

Допускается угольник с прокладкой и фланцем присоединительным устанавливать повернутым на 90°




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК Г-1.0к и Г-1.0 Норма
Наименование показателей Г-1.0к Г-1.0
1 Номинальная тепловая мощность , МВт 0,93
2 Номинальное давление газа перед горелкой, Па 850±150
3 Расход газа при номинальной нагрузке, м3 /ч 100
4 Номинальное давление воздуха перед горелкой, Па 800±200
5 Коэффициент регулирования горелки, не менее 3
6 Минимальный коэффициент избытка воздуха , не более 1,05
7 Номинальное разрешение в топке, Па 20±20
8 Температура воздуха перед горелкой, °С 0-30
9 Температура воздуха перед горелкой, °С 25±13 25±15
10 Топливо - природный газ с низшей теплотой сгорания 32-39,0 МДж/м3 и числом Воббе 38-53,0 МДж/м3
11 Габаритные размеры, мм                  длина х ширина х высота 590x280x280 1140x280x280
12 Масса, кг 15 24
