Устройства запально-защитные (ЗЗУ)

Устройства запально-защитные (ЗЗУ)

  Устройства запально-защитные (ЗЗУ) предназначены для дистанционного розжига горелок, работающих на жидком и газообразном топливе, а также для контроля за наличием пламени в топках котлоагрегатов. ЗЗУ включается в общую схему автоматики котла или работает самостоятельно.

Модификации ЗЗУ приведены в таблице №1, основные параметры и характеристики ЗЗУ в таблице №2, варианты комплектации в таблице №3.

Изделия сертифицированы


Таблица 1. Типы ЗЗУ
тип Принцип контроля наличия пламени
33У-3 Контроль запального факела при помощи ионизационного датчика.
33У-4 Раздельный контроль основного и запального факелов при помощи фото и ионизационного датчиков.
33У-6 Совместный контроль основного и запального факелов при помощи фотодатчика.
33У-7 Контроль наличия пламени в топке при помощи фотодатчика.

Таблица 2. Основные параметры и характеристики ЗЗУ
Наименование показателей Значение
1 Напряжение питания (50 Гц), В 220+0.22-0.33
2 Продолжительность включений источника высокого напряжения за время 1 мин., %: 25
3 Присоединительное давление газа, кПа, не более 400
4 Расход газа, кг/ч, не более 8
5 Длина факела запальника при максимальной тепловой мощности, мм, не менее 800
6 Время срабатывания устройства контроля (сигнализатор горения и соответствующий датчик) , секунд, не более
- при появлении факела
- при погасании факела


1
2
7 Топливо Газ природный
ГОСТ 5542-87 Газ сжиженный
ГОСТ 20448-90
8 Масса отдельных узлов, кг, не более:
- запальника длиной 1000 мм
- ионизационного датчика (для запальника L=1000 мм)
-сигнализатора горения
- источника высокого напряжения
- фотодатчика


2,2
1,8
2,0
0,25
0,8


Таблица 3. Варианты комплектации ЗЗУ
Сборочная единица ЗЗУ-3 ЗЗУ-4 ЗЗУ-6 ЗЗУ-7
Ствол запальника 1 1 1 2
Сигнализатор горения 1 2 1 1
Фотодатчик - 1 1 2
Источник высокого напряжения 1 1 1 2
Датчик ионизационный 1 1 - -
Клапан электромагнитный 1 1 1 2
Фланец исп. 1 - - 1 2
Фланец исп. 2 - 1 - -
Фланец исп. 3 1 - - -
Хомут

1 - 4* 1 - 4* - -
*- в зависимости от длины запальника

Оптимальный расход газа для запальника должен быть в пределах 1,5...4 кг/час, расходная характеристика запальника, в зависимости от давления газа и диаметра дроссельной шайбы, приведена на диаграмме "Расходные характеристики запальника".

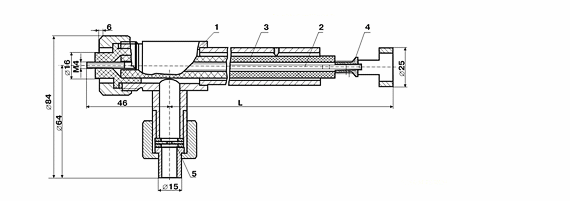

Запальник

1. Корпус; 2. Электрод центральный; 3. Изолятор керамический; 4. Электрод; 5. Шайба дроссельная

* - Запальники изготавливают длиной (L): 350, 500, 700, 1000, 1500, 2000, 2500, 3000, 3500, 4000, 4500, 5000 мм
** - При использовании ИВН-2 применить переходник (навинчивающийся на центральный электрод запальника)



Схема установки переходника на запальник

1. ИВН-2;
2. Переходник;
3. Запальник

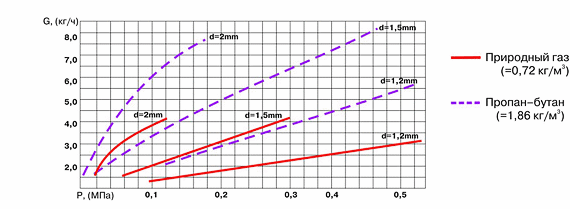

Расходные характеристики запальника

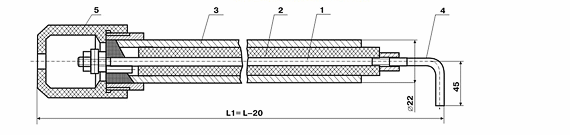

Ионизационный датчик

1. Стержень; 2. Изолятор керамический; 3. Ствол; 4. Электрод; 5. Колпак

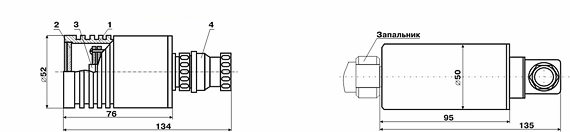

Фотодатчик   Источник высокого напряжения ИВН-3

1. Корпус; 2. Стекло; 3. Фото резистор;
4. Разъем



Габаритные и установочные размеры сигнализатора горения.   Фланец, исполнение 1
(для установки запальника).




Фланец, исполнение 2
(для установки запальника с
ионизационным датчиком).
  Фланец,исполнение 3
(для установки запальника с
ионизационным датчиком
для котлов под наддувом).

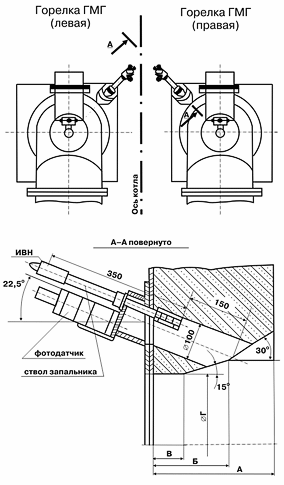

Схема установки ЗЗУ-7 с горелками ГМГм на котлы ДКВр.

Типоразмер котла Типоразмер горелки Количество горелок А Б В Г
ДКВр-2,5-13 ГМГ 1,5м 2 250 123 50 250
ДКВр-4-13 ГМГ-2м 2 250 150 60 270
ДКВр-6,5-13 ГМГ-4м 2 320 200 80 380
ДКВр-10-13 ГМГ-5м 2 320

200 80 380

Сделать заказ и запросить дополнительную информацию по ЗЗУ-3, ЗЗУ-4, ЗЗУ-6... Вы можете здесь.
