Газомазутные горелки РГМГ-1, РГМГ-2, РГМГ-3

Газомазутные горелки РГМГ-1, РГМГ-2, РГМГ-3

     Газомазутные унифицированные горелки РГМГ-1; РГМГ-2; РГМГ-3 предназначены для раздельного сжигания природного газа низкого давления или мазута, а горелки РГМГ-1 п; РГМГ-2п; РГМГ-Зп - природного газа низкого давления, легкого жидкого топлива (дизельного, печного бытового) или мазута в топках котлов типа Е и КВ-ГМ соответствующей тепловой мощности.

Горелки сертифицированы

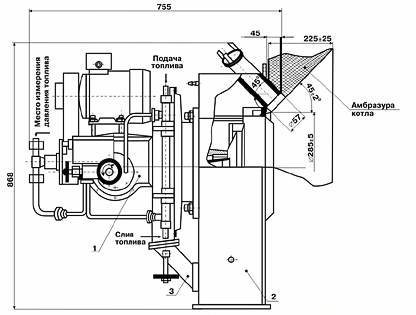

Общий вид горелки типа РГМГ

1. Ротационная форсунка 2. Газовоздушный короб (ГГ-1,ГГ-2,ГГ-3) 3. Патрубок первичного воздуха

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК РГМГ
Наименование параметров РГМГ-1,
РГМГ-1п
РГМГ-2,
РГМГ-2п
РГМГ-3,
РГМГ-Зп
1 Номинальная тепловая мощность, МВт 1.1+0.11-0.05 2,2+0.22-0.11 3.5+0.35-0.17
2 Коэффициент рабочего регулирования, не менее
- при сжигании газа
- при сжигании жидкого топлива
4
3 Номинальное давление жидкого топлива, (за блоком клапанов), кПа 16±3,2 26±5,2 80±10
4 Номинальный расход жидкого топлива при QсH=40,53 мДж/кг (9680 ккал/кг), кг/ч 98 196 310
5 Кинематическая вязкость жидкого топлива перед горелкой мм2/сек, не более 44
6 Номинальный расход природного газа при QсH=33,3 МДж/м3 (7960 ккал/м3), м3/ч 119 238 378
7 Номинальное давление газа перед горелкой, кПа 1,22±0,24 3,15±0,63 2,5±0,3
8 Температура газа перед горелкой, °С От 10 до 40
9 Температура воздуха перед горелкой, °С От 0 до 40
10 Электродвигатель форсунки:
- потребляемая мощность, кВт, не более
-частота вращения (синхронная), мин-1
- номинальное напряжение питания, 3 фазы, 50 Гц, В

1,5
3000
380
11 Номинальное напряжение питания электромагнитов привода заслонки и блока клапанов (50 Гц), В 220
12 Габаритные размеры, мм, не более - длина х ширина х высота 755x758x870 755x878x870
13 Масса, кг 150
14 Топливо

Мазут ГОСТ 10585-75;
Топливо печное бытовое TУ 38-101656-87;
Топливо дизельное ГОСТ 305-82; Газ природный ГОСТ 5542-87

Примечание: Значения параметров даны:
-при разрежении в топке котла 20±10 Па;
- при температуре воздуха 20°С

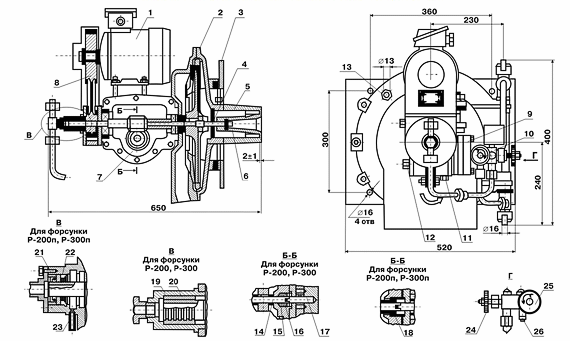

Форсунки ротационные Р-200, Р-200п, Р-300, Р-З00п

1. Электродвигатель; 2. Вентилятор; 3. Монтажная плита; 4. Вал форсунки; 5. Конфузор; 6. Распыливающий стакан; 7. Редуктор; 8. Ременная передача; 9. Насос; 10. Блок клапанов; 11 и 12. Пробки; 13. Штуцер; 14. Валик редуктора; 15. Набивка; 16. Зажимная гайка; 17. Валик насоса; 18. Манжета; 19. Корпус; 20. Втулка; 21. Манжета; 22. Кольца; 23. Трубка; 24. Регулятор давления; 25. Ручной регулятор подачи; 26. Винт регулировочный.

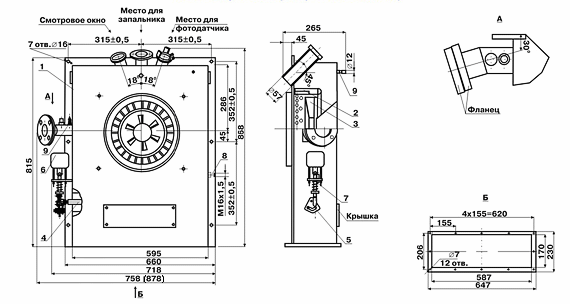

Газовоздушный короб (ГГ-1, ГГ-2, ГГ-3)

1. Короб воздушный; 2. Коллектор газовый; 3. Завихритель; 4. Заслонка; 5. Сектор; 6. Электромагнит; 7. Винт регулировочный; 8. Штуцер; 9. Ниппель

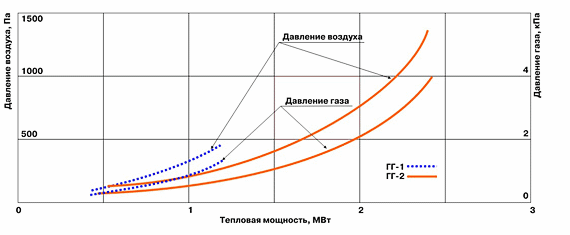

Режимный график горелок РГМГ-1 и РГМГ-2

Для установки ориентировочного соотношения "топливо-воздух" для различной тепловой мощности горелки РГМГ-3 можно воспользоваться номограммой "мощность-топливо-воздух".

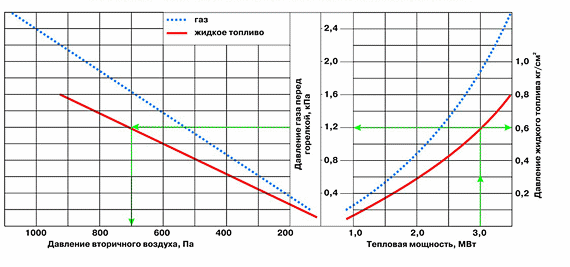

Номограмма "мощность-топливо-воздух" для топок с разрежением
