  Горелки РМГ-1; РМГ-2; РМГ-3 предназначены для сжигания мазута, горелки РМГ-1 п; РМГ-2п; РМГ-Зп для сжигания легкого жидкого топлива (дизельного, печного, бытового) или мазута в топках котлов типа Е и КВ-ГМ соответствующей тепловой мощности.

Горелки сертифицированы


Общий вид горелок типа РМГ

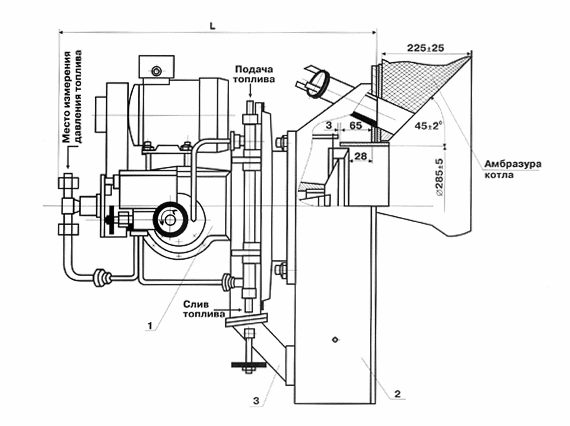

1. Ротационная форсунка; 2. Воздушный короб; 3. Патрубок первичного воздуха

Конструктивно мазутные горелки РМГ-1; РМГ-2; РМГ-3; РМГ-1 п; РМГ-2п; РМГ-Зп представляют собой ротационные форсунки (соответственно) Р-200; Р-200п; Р-300; Р-ЗООп установленные на воздушные короба.


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК РМГ
Наименование параметров РМГ-1, РМГ-1 п РМГ-2, РМГ-2п РМГ-3, РМГ-Зп
1 Номинальная тепловая мощность, МВт 1.1+0.11-0.05 2.2+0.22-0.11 3.5+0.35-0.17
2 Коэффициент рабочего регулирования, не менее 3 4 4
3 Номинальное давление жидкого топлива, (за блоком клапанов), кПа 16±3,2 26±5.2 80±10
4 Номинальный расход жидкого топлива при QсH=40,53 МДж/кг (9680 ккал/кг), кг/ч 98 196 310
5 Кинематическая вязкость жидкого топлива перед горелкой мм2/сек, не более 44
6 Температура воздуха перед горелкой, °С От 10 до 40
7 Электродвигатель форсунки:
- потребляемая мощность, кВт, не более
- частота вращения (синхронная),
мин -1
- номинальное напряжение питания, 3 фазы, 50 Гц, В


1.5
3000
380


8 Номинальное напряжение питания электромагнитов привода заслонки и блока клапанов (50 Гц), В 220
9 Габаритные размеры, мм, не более - длина х ширина х высота 735x680x760 755x720x870
10 Масса, кг 150 126
11 Топливо Мазут ГОСТ 10585-75
Топливо дизельное ГОСТ 305-82
Топливо печное бытовое ТУ 38-101656-87

Примечание:
Значения параметров даны:
- при разрежении в топке котла 20±10 Па;
- при температуре воздуха 20°С


Форсунки ротационные Р-200, Р-200п, Р-300, Р-З00п

Ротационная форсунка Р-200; Р-200п; Р-300; Р-З00п состоит из:
электродвигателя (1) вентилятора(2) монтажной плиты (3) полого вала(4) на конце которого внутри корпуса (5) установлен распыливающий стакан (6). Вал форсунки (4) механически связан с червяком редуктора (7) и приводится в движение от электродвигателя с помощью ременной передачи (8). Топливный насос (9) механически связан с редуктором, и по трубопроводам через блок клапанов (10) подает топливо в вал форсунки (4). Для смены масла в редукторе служат пробки (11) и (12).

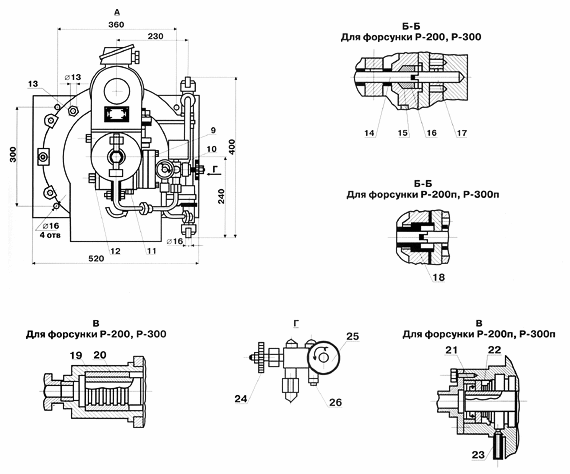

1. Электродвигатель; 2. Вентилятор; 3. Монтажная плита; 4. Вал форсунки; 5. Конфузор; 6. Распыливающий стакан; 7. Редуктор; 8. Ременная передача; 9. Насос; 10. Блок клапанов; 11 и 12. Пробки; 13. Штуцер; 14. Валик редуктора; 15. Набивка; 16. Зажимная гайка; 17. Валик насоса; 18. Манжета; 19. Корпус; 20. Втулка; 21. Манжета; 22. Кольца; 23. Трубка; 24. Регулятор давления; 25. Ручной регулятор подачи; 26. Винт регулировочный.

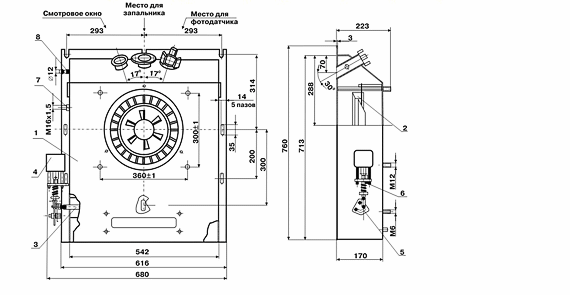

Общий вид воздушного короба для РМГ-1, РМГ-1 п, РМГ-2, РМГ-2п

1.Корпус короба; 2. Завихритель; 3. Заслонка; 4. Электромагнит; 5. Сектор; 6. Винт регулировочный; 7. Штуцер; 8. Ниппель

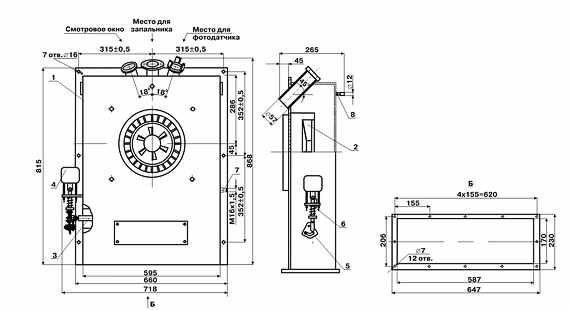

Общий вид воздушного короба для РМГ-3, РМГ-Зп

1.Корпус короба; 2. Завихритель; 3. Заслонка; 4. Электромагнит; 5. Сектор; 6. Винт регулировочный; 7. Штуцер; 8. Ниппель
