Система водоподготовки СВП

Система водоподготовки СВП



Система водоподготовки СВП предназначена для осветления и умягчения воды, используемой в котлоагрегатах и объектах промэнергетики, где требуется умягченая вода. Установка СВП1-ЗМ (производительность от 1 до Зм3/ч). Состоит из осветлительного и ионитного фильтров, насоса, бака для приготовления соли . Она включает в себя также арматуру, водомер, манометр, трубопроводы и пробоотборные трубки. Применение противоточной технологии ионирования-одно из основных направлений снижения удельных расходов реагентов на регенерацию ионитов и сокращения солевых стоков. Поэтому СВП1-ЗМ -принципиально отличается от аналогов и ранее выпускаемых установок. Система водоподготовки поставляется в трех модификациях: СВП1-ЗМ, СВП1-ЗМИ; СВП1-ЗМ2И.

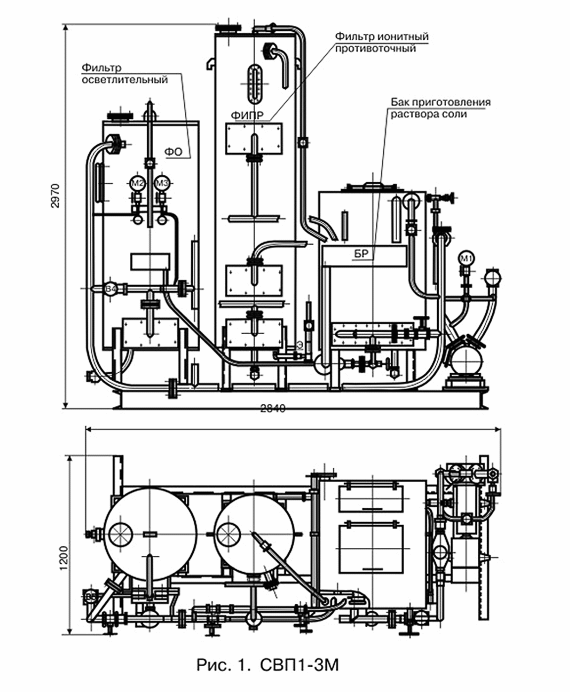

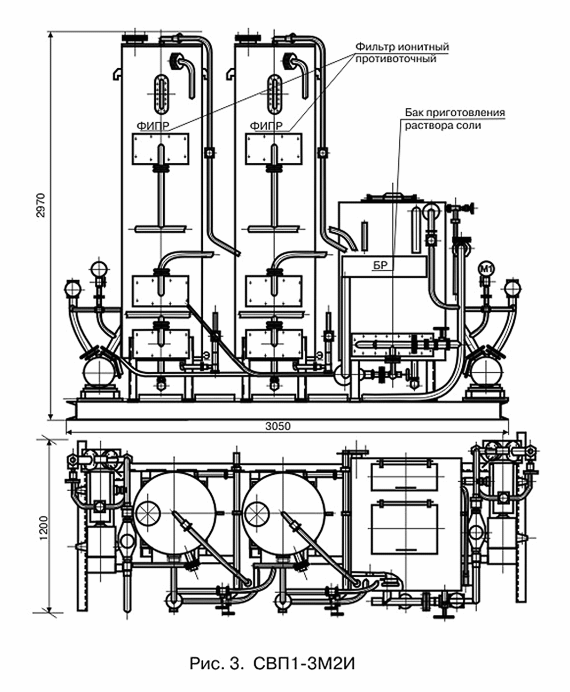

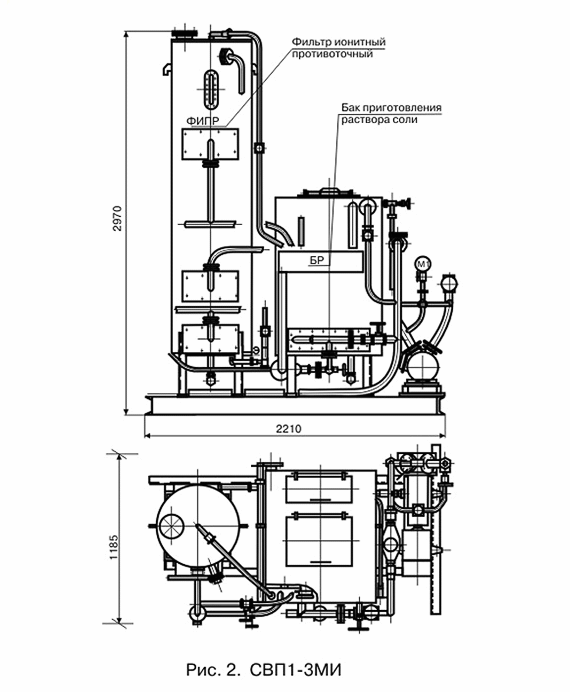

  • Монтажные схемы модификаций
    СВП представлены на рис. 1.2.3.
  • Основные узлы СВП представлены
    на рис. 4.5.6







СОСТАВ МОДИФИКАЦИЙ СВП
СОСТАВ / МОДИФИКАЦИЯ СВП1-ЗМ СВП1-ЗМИ СВП1-ЗМ2И
ФИЛЬТР ОСВЕТЛИТЕЛЬНЫЙ 1 - -
ФИЛЬТР ИОНИТНЫЙ ПРОТИВОТОЧНЫЙ 1 1 2
БАК ПРИГОТОВЛЕНИЯ РАСТВОРА СОЛИ 1 1 1
АГРЕГАТ ЭЛЕКТРОНАСОСНЫЙ 1 1 2
ВИД РАБОТ Осветление воды из любого водоема Умягчение воды из хоз. питьевого водопровода
Умягчение воды
Каждая модификация смонтирована на разъемной раме (для удобства транспортировки) элементы системы соединены трубопроводами и арматурой

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Наименование параметров
1 Производительность, м3/ч
* Производительность для СВП1-ЗМ2И при пиковой нагрузке
1-3 (6*)
2 Давление рабочее, МПа 0,6
3 Давление умягченной воды на выходе СВП, МПа не менее 0,04
4 Температура воды, °С не более 40
5 Диаметр осветлительного фильтра (ФО), мм 600
6 Диаметр ионитного фильтра (ФиПр), мм 500
7 Габаритные размеры бака приготовления соли (БР), мм 700x700x1500
8 Фильтрующая загрузка (ФО) антрацит дробленный, кг 230 (в состав поставки не входит)
9 Фильтрующая загрузка (ФиПр) катионит ку-2-8, кг 300 (в состав поставки не входит)
10 Фильтрующая загрузка (БР) антрацит дробленный, кг 140 (в состав поставки не входит)
11 Рабочая среда вода, NaCl

ГАБАРИТНЫЕ И ВЕСОВЫЕ ХАРАКТЕРИСТИКИ
МОДИФИКАЦИИ L мм Н мм В мм Р кг
СВП1-ЗМ 3000 3000 1500 1200
СВП1-ЗМИ 2400 3000 1200 900
СВП1-ЗМ2И

3050

3000 1200

1400

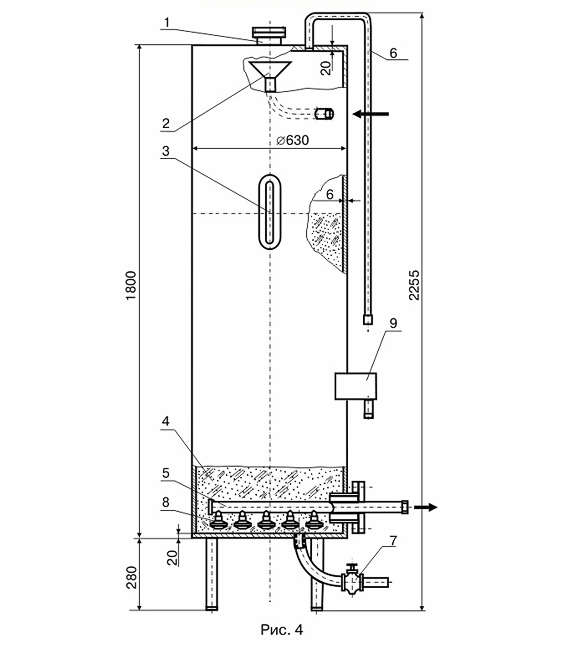

Общий вид фильтра осветлительного ФО

1. Люк; 2. Верхнее распределительное устройство (ВРУ); 3. Смотровое окно; 4. Антрацит дробленный; 5. Нижнее распределительное устройство (НРУ); 6. Воздушник; 7. Вентиль гидровыгрузки материала; 8. Фильтрующий элемент ФЭЛ-0,2-8,7-1; 9. Сборник воды

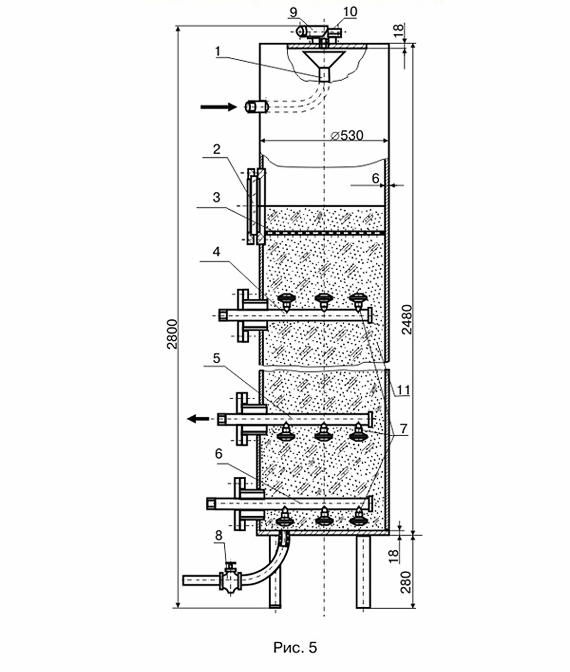

Общий вид фильтра ионитного противоточного ФИПр

1. Верхнее распределительное устройство; 2. Смотровое окно; 3. Блокирующее устройство; 4. Среднее распределительное устройство; 5. Распределительное устройство для отвода умягченной воды; 6. Нижнее распределительное устройство; 7. Фильтрующий элемент ФЭЛ-0,2-8,7-1; 8. Вентиль гидровыгрузки фильтрующего материала; 9. Штуцер воздушника; 10. Люк; 11. Фильтрующий материал

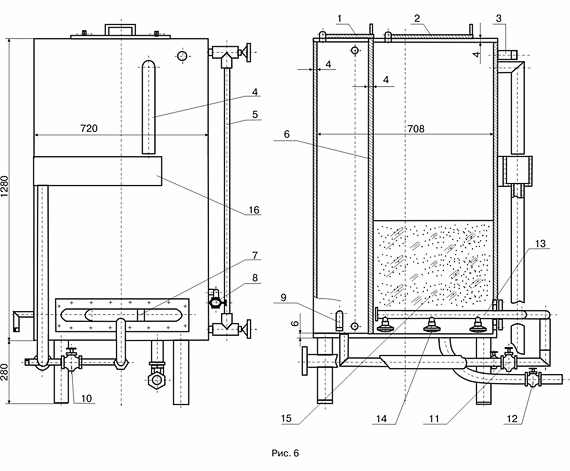

Общий вид бака приготовления раствора соли (БР)

1. Люк меньшего отсека; 2. Люк большего отсека; 3. Штуцер подвода воды; 4. Переливная труба; 5. Стеклянный указатель уровня; 6. Перегородка; 7. Штуцер подвода взрыхляющей воды; 8. Вентиль пробоотборника раствора соли; 9. Штуцер выхода раствора соли; 10. Вентиль дренажа; 11. Вентиль байпасной линии; 12. Вентиль гидровыгрузки материала; 13. Распределительное устройство; 14. Фильтрующий элемент ФЭЛ-0,2-8,7-1; 15. Фильтрующий материал; 16. Сборник воды
