Форсунки механические ФМ и паромеханические ФПМ стационарных паровых котлов

Форсунки механические ФМ и паромеханические ФПМ стационарных паровых котлов

  Форсунки механические типа ФМ и паромеханические типа ФПМ предназначены для распыливания топочного мазута по ГОСТу 10585-75 в стационарных паровых котлах.

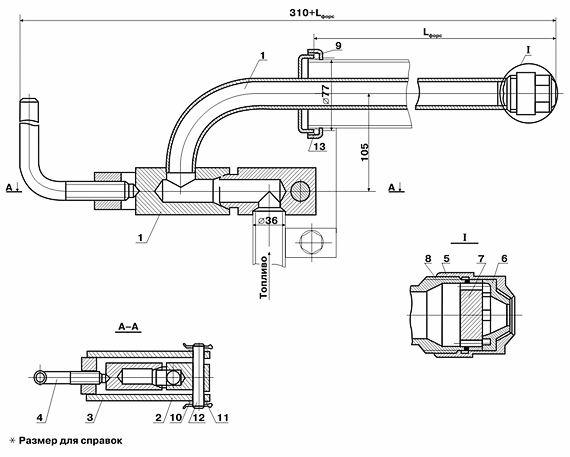

Форсунка механическая типа ФМ

1. Ствол; 2. Штуцер; 3. Скоба; 4. Винт; 5. Гайка; 6.Завихритель топливный; 7. Распределитель; 8. Прокладка; 9. Фланец внешний; 10. Шайба; 11. Шплинт; 12. Ось; 13. Сальник

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОРСУНОК ФМ
Наименование параметров Показатели
1 Номинальная производительность форсунок, кг/час 700; 900; 1300; 2000; 2500; 3000; 3500; 4000; 4600; 5200; 6000; 7500; 9000
2 Допустимое отклонение номинальной производительности, %, не более 2
3 Номинальное давление мазута перед форсункой, МПа 3,5
4 Вязкость мазута, м2/с, не более 16x10-6
5 Коэффициент рабочего регулирования 1,5
6 Номинальный корневой угол распыления, градус От 85 до 90
7 Допустимый размер механических частиц после фильтрации, мм 0,5
8 Длина форсунки L ФОРС, мм От 500 до 5000 с интервалом 500
9 Масса при длине от 500 до 5000 мм, кг

От 5,9 до 13,82

* Пример условного обозначения форсунки механической номинальной производительностью 4000 кг/ч и длиной LФОРС =4000 мм: ФМ 4000/4000. ОСТ 1 08.836.01 -80

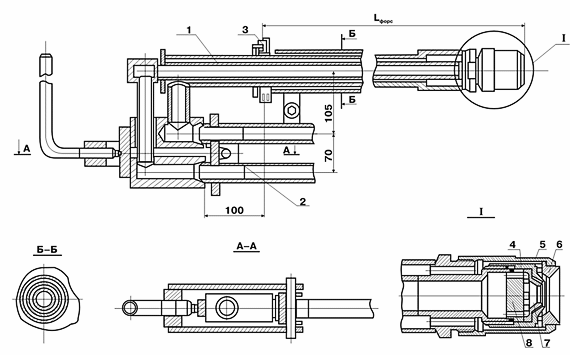

Форсунка паромеханическая типа ФПМ

1. Ствол; 2. Штуцер; 3. Фланец внешний; 4. Гайка; 5. Гайка накидная; 6. Сопло паровое; 7. Завихритель топливный; 8. Распределитель

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОРСУНОК ФПМ
Наименование параметров Показатели
1 Топливо нефтяное мазут ГОСТ 10585-75
2 Производительность форсунки на номинальном режиме с допустимым отклонением не более 2% кг/ч 700 ÷ 900
3 Давление мазута на номинальном режиме перед форсункой, МПа 3,5
4 Вязкость мазута, м2/с, не более 16x10-6
5 Допустимый размер частиц после фильтрации, мм 0,5
6 Коэффициент рабочего регулирования 10
7 Номинальный корневой угол распыления, градус 90
8 Давление распыливающего пара, МПа 0,4
9 Относительный расход распыливающего пара, кг/кг, не более 0,02
10 Температура распыливающего пара, °С 200 ÷ 250
11 Длина форсунки L ФОРС, мм

500 ÷ 9000

* Форсунки ФПМ выпускаются длиной LФОРС= 500; 1000; 1500; 2000; 2500; 3000; 3500; 4000; 4600; 5200; 6000; 7500 и 9000 мм.

** Производительность каждого типоразмера форсунки в кг/ч при давлении 3, 5 МПа соответствует ее длине по ОСТ 10.836.03-80

*** Обозначение форсунки паромеханической производительностью 1000 кг/ч длиной
L ФОРС 15ОО мм: форсунка ФПМ 1000/1500 ОСТ 108.836.03-80

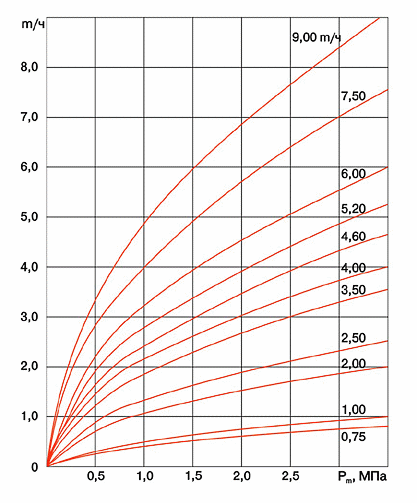

Зависимость расхода топлива от давления для механических и паромеханических форсунок G=f(рт)
