2-х канальные импульсные БП5-2, БП6-2, БП9-2 и др.

2-х канальные импульсные БП5-2, БП6-2, БП9-2 и др.

Двухканальные блоки питания БПхх-2 предназначены для питания стабилизированным напряжением постоянного тока различных радиоэлектронных устройств.
Индивидуальная гальваническая развязка и защита от КЗ по каждому каналу.

Вид климатического исполнения УХЛ4 по ГОСТ15150. Диапазон рабочих температур от -20оС до +50оС при относительной влажности воздуха не более  80% и атмосферном давлении от 86 до 106,7кПа.

Модификации блоков:

БП5-2  -   5В, 0,50А/на канал
БП6-2  -   6В, 0,50А/на канал
БП9-2  -   9В, 0,35А/на канал
БП12-2 -  12В, 0,35А/на канал
БП15-2 -  15В, 0,30А/на канал
БП24-2 -  24В, 0,150А/на канал
БП36-2 -  36В, 0,120А/на канал
БП24-2 -  24В, 0,030А/на канал (для питания датчиков 4-20 мА)
БП36-2 -  36В, 0,030А/на канал (для питания датчиков 4-20 мА)

По согласованию с потребителем возможны исполнения с другими выходными напряжениями.

Монтаж на DIN-рейку 35 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристика

Значение

Входное напряжение:
переменного тока

90…264В

постоянного тока

110…370В

Частота входного переменного напряжения

47…63Гц

Порог срабатывания защиты по току

(1,3±0,2)Iн.макс

Нестабильность выходного напряжения:



при изменении входного напряжения

±0,2%

при изменении  выходного тока

±0,25%

при изменении температурыокружающей среды

±25ppm/оС

Электрическая прочность изоляции:



вход - выход (действующее значение)

3кВ

вxод - корпус (действующее значение)

1,5кВ

Уровень радиопомех по ГОСТ51257

группа С

Масса, не более

0,15кг

Габаритные размеры (ШхВхГ)

35х90х58мм

Степень защиты корпуса

IP20



Габаритные размеры.

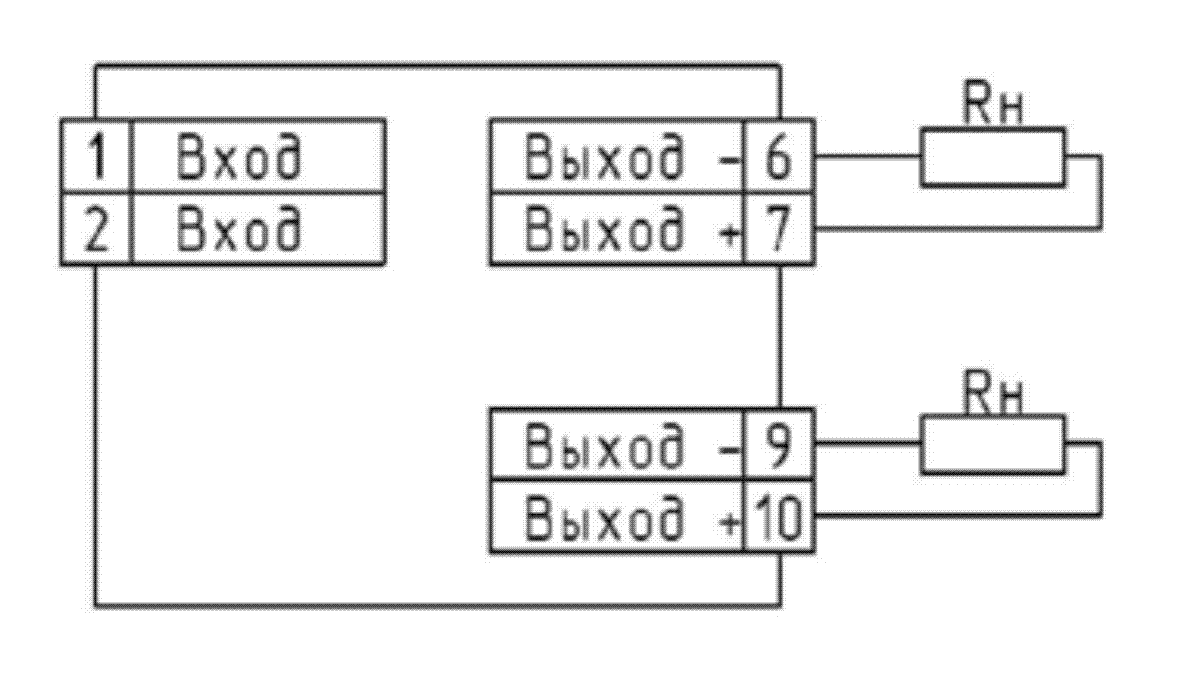

Схема включения.
