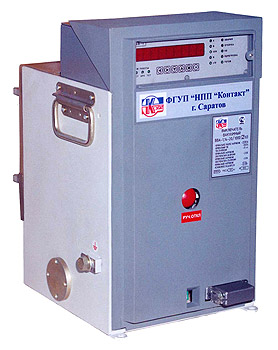

Вакуумный выключатель с блоком защиты БЗВ-1
Блок защиты выключателя БЗВ-1 применяется для управления и защиты выключателя. БЗВ-1 выполняет следующие функции:
1. Измерение параметров сети.
Блок измеряет текущие значения токов и напряжений для каждой фазы, а
также текущее значение тока утечки, с точностью не более 5%.
2. Индикация.
Блок позволяет индицировать на алфавитно-цифровом дисплее текущие
значения параметров сети и значения уставок. Предусмотрена светодиодная
индикация состояния выключателя, состояния аварии и индикации ее природы (какая
из защит сработала по какой фазе).
3. Сервисные возможности.
Блок позволяет установить нужные значения уставок с клавиатуры, режим
ввода уставок защищен паролем.
В случае аварийного события в журнал аварий заносятся причина аварии и значения
контролируемых параметров перед отключением.
Значения уставок и журнал аварий хранятся в энергонезависимой памяти. В журнале
хранится количество включений и время наработки. Содержимое энергонезависимой
памяти хранится в течении всего срока службы блока.
В блоке предусмотрена система самодиагностики, позволяющая устройству
контролировать собственную работоспособность.
4. Технические характеристики:
Диапазон номинальных токов (IN), А 630 или 1000
Диапазон номинальных напряжений (UN), В 220, 230, 380, 400, 415, 660, 690, 725
Питание блока:
- от однофазной сети напряжением ~220В частотой 50Гц;
- от внешних трансформаторов тока.
Потребляемая мощность не более 10Вт
Габаритные размеры 250х171х106 мм
Режим работы непрерывный
5. Условия эксплуатации:
- рабочий диапазон температур от -40°С до +50°С
- верхнее рабочее значение влажности при температуре +25°С 80%

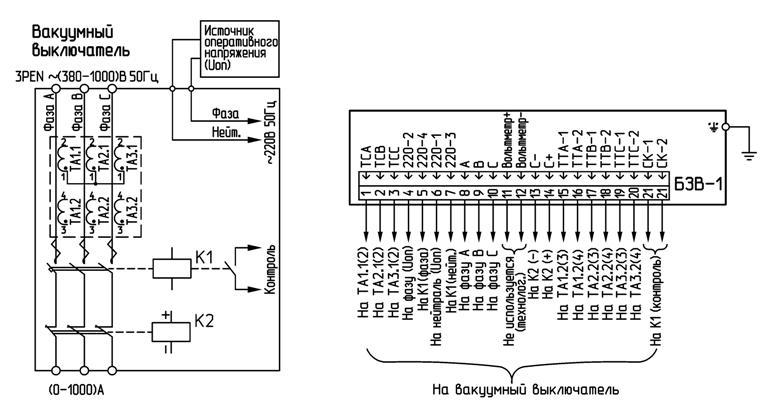

6. Схема подключения:
Сделать заказ и запросить дополнительную информацию по БЗВ-1 Вы можете здесь.
