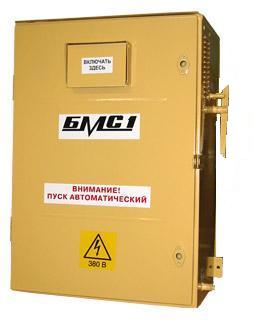

Станция управления БМС-1ППМ

Станция управления БМС-1ППМ

Станция управления БМС-1ППМ предназначена для управления и контроля работы электродвигателя с повышенным пусковым моментом привода насосов штанговых (станков-качалок), в сетях с глухозаземленной нейтралью, мощностью от 7,5 до 55кВт при условии, что рабочий ток находится в диапазоне 14...63А.

1. Станция обеспечивает следующие режимы управления работой электродвигателя:
- включение и отключение электродвигателя с повышенным пусковым моментом, подключенного к станции;
- включение электродвигателя в режим ПУСК на время 3...60с и переключение в режим РАБОТА;
- отключение режима ПУСК;
- включение электродвигателя через заданное время самозапуска при восстановлении напряжения питающей сети после перерыва в снабжении электроэнергией, если электродвигатель был включен. Время задержки самозапуска 3...60с;
- отключение электродвигателя при аварийных ситуациях с индикацией причины отключения.

2. Станция обеспечивает возможность установки порогов срабатывания защиты при токах перегрузки в фазах.

3. Станция обеспечивает блокировку двери при включенном питании.

4. Станция обеспечивает управление электродвигателем ПНШ (СКН):
- при небалансе токов в фазах менее 30%;
- при токовой нагрузке в фазах менее установленного значения тока защитного срабатывания.

5. Станция обеспечивает автоматическое отключение электродвигателя при возникновении аварийных ситуаций с индикацией причины отключения и запоминание причины отключения до снятия напряжения питания или включения/выключения тумблера ПУСК/СТОП:
- при обрыве одной или двух фаз по 0,4 или 6кВ или при небалансе токов в фазах 40+10% в течение 4...8с (светодиод ОБРЫВ);
- при перегрузках в фазах более 130% от значения тока уставки в течение 4...120с в зависимости от значения перегруза (светодиод ПЕРЕГРУЗ);
- при подаче сигнала релейного типа от технологической защиты (например, ЭКМ) (светодиод ЭКМ/ВН. АВАРИЯ);
- при коротком замыкании в цепи нагрузки без выдержки времени (светодиод КЗ);
- при перегреве электродвигателя (для электродвигателей со встроенными датчиками перегрева) свыше 115...160°С без выдержки времени (светодиод ПЕРЕГРЕВ).

6. Станция обеспечивает:
- подключение внешних потребителей с током до 3А напряжением 220В, ~50Гц;
- подключение внешних потребителей с током до 60А напряжением 380В, ~50Гц.

7. Дополнительное оборудование, устанавливаемое на станции:
модуль программатора ПМ-1 или ПМ-2, модуль дистанционного управления МДУ-1, счетчик моточасов СМЧ-2.
Примечание. Дополнительное оборудование оговаривается при заказе.

8. Параметры электропитания:
трех фазное напряжение питания 380В -15%+10% частотой 50+1Гц.
потребляемая мощность, ВА, не более 50

9. Конструктивные параметры:
габаритные размеры, мм, не более 840х700х418
масса без комплекта дополнительного оборудования, кг нетто не более 50
брутто не более 85

10. Условия эксплуатации станции:
температура окружающей среды от -40°С до +50°С;
относительная влажность воздуха при температуре +25°С до 98%.

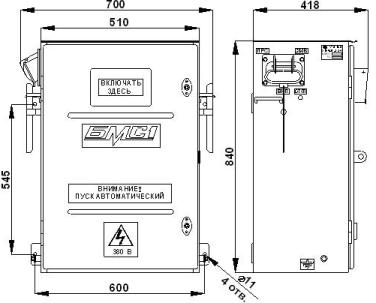

11.Установочные и габаритные размеры станции:


Сделать заказ и запросить дополнительную информацию по БМС-1ППМ Вы можете здесь.
