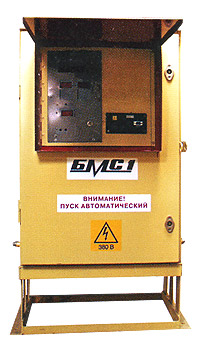

Станция управления БМС-1УК-250/400

Станция управления БМС-1УК-250/400

Станция управления предназначена для управления и защиты двигателей, мощностью от 14 до 200кВт и построена на базе микропроцессорного блока контроля и управления КУБ-29.

Станция обеспечивает:
1. Включение и отключение электродвигателя, дистанционное управление электродвигателем с диспетчерского пункта.
2. Выбор режима работы электродвигателя и работу электродвигателя с автоматическим периодическим включением и отключением по задаваемой программе.
3. Защитное отключение электродвигателя насосной установки:
- при обрыве фаз;
- при недопустимой асимметрии токов в фазах напряжения питающей сети электродвигателя;
- при недопустимой перегрузке по току в фазах напряжения питающей сети электродвигателя;
- при недогрузке по току в фазах напряжения питающей сети электродвигателя;
- при недопустимом превышении или понижении напряжения сети от номинального значения;
- при поступлении сигнала с датчика технологической защиты (например электроконтактного манометра);
- при коротком замыкании в цепи питания электродвигателя (блокирование включения электродвигателя);
- при нарушении порядка чередования фаз напряжения питающей сети;
- при недопустимом снижении сопротивления изоляции в цепи питания электродвигателя.
4. Автоматическое повторное включение (АВП) электродвигателя через заданное время после защитного отключения по недогрузу.
5. Автоматическое включение электродвигателя через заданное время самозапуска при восстановлении напряжения питающей сети после перерыва в снабжении электроэнергией при включенном положении тумблера ПУСК.
6. Индикацию и запоминание причины отключения электродвигателя (ПЕРЕГРУЗ, НЕДОГРУЗ, ПЕРЕКОС, АВАРИЯ СЕТИ, КЗ, СОПР. ИЗОЛЯЦИИ) до нажатия кнопки или снятия напряжения питания.
7. Возможность настройки и индикации установок номинального тока, времени самозапуска, времени автоматического повторного включения, времени работы и паузы при работе в программном режиме.
8. Цифровую индикацию значений рабочего тока, напряжения.
9. Счет и индикацию времени работы двигателя и количества включений двигателя.
10. Возможность подключения внешних токоприёмников с током до 60А напряжением 380В, и с током 3А напряжением 220В.

Техническая характеристика БМС-1УК-250/400

Номинальное напряжение силовой цепи (первичное), В

3фх380В, 50Гц

Величина тока силовой цепи (первичного), не более, А

250,400

Номинальная частота питающей сети, Гц

50+2

Потребляемая мощность, ВА

50

Максимальная мощность электродвигателя, кВт

125, 200

Габаритные размеры, мм

840x700x418

Масса станции, не более, кг

50

Температура окружающей среды, 0С

от –40 до +50


Сделать заказ и запросить дополнительную информацию по БМС-1УК-250/400 Вы можете здесь.
