Клапан обратный ОКБ
Основные сведения:
Клапан обратный ОКБ предназначен для использования при бурении нефтяных и газовых скважин. Он автоматически перекрывает и герметизирует трубный канал бурильного инструмента.
технические характеристики:
|
Параметры |
ОКБ-95-10 |
ОКБ-105-10 |
ОКБ-127-20 |
ОКБ-172-35 |
ОКБ-195-35 |
ОКБ-240-35 |
|
Рабочее давление, кгс/см2 (МПа) |
150 (15) |
|||||
|
Рабочая среда |
нефть, газ, вода, раствор СаСН2, буровые растворы |
|||||
|
Расход рабочей жидкости, л/с |
10 |
10 |
20 |
35 |
35 |
35 |
|
Температура рабочей среды, 0С |
150 |
|||||
|
Давление открытия, кгс/см2 (МПа) |
3 (0,3) |
|||||
|
Присоединительные резьбы |
М3 - 73 |
МЗ - 88 |
М3 - 102 |
М3 - 147 |
М3 - 147 |
М3 - 171 |
|
Габаритные размеры, мм: |
|
|
|
|
|
|
|
Масса, кг, не более |
|
|
|
|
|
|
Примечание: по желанию заказчика типоразмеры присоединительных резьб могут быть изменены.

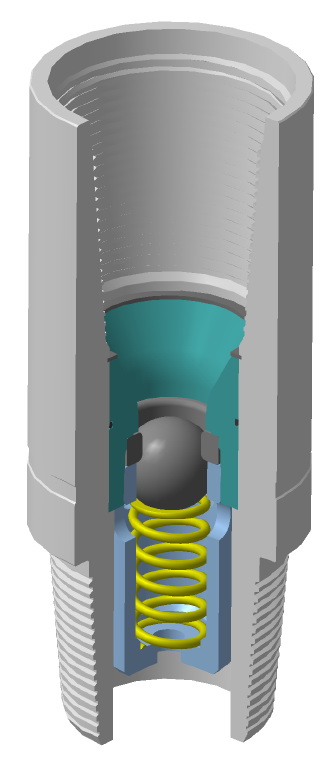

устройство и принцип работы клапана:
Клапан представляет собой стальной цилиндрический корпус, на
концах которого выполнена резьба для монтажа его в канал бурильного инструмента.
Внутри корпуса установлена пара "седло-шарик", выполненная из твердого сплава.
Седло клапанной пары закреплено в корпусе клапана посредством винта с
применением герметика. Шарик поджат к седлу пружиной, которая свободным концом
упирается в решетку.
Для герметизации в конструкции используются уплотнительные резиновые кольца.
Втулка, при закрытии клапана, позволяет шарику плавно садится на седло.
При работе бурильного инструмента, буровой раствор, подающийся под давлением,
открывает клапан, прижимая шарик к решетке.
При остановке бурильного инструмента, пружина прижимает шарик к седлу и
обеспечивает надежную герметизацию, предотвращая возможные выбросы газа, нефти
или растворов через бурильные и насоснокомпресорные трубы, зашламовывания
забойных двигателей.
Сделать заказ и запросить дополнительную информацию по ОКБ Вы можете здесь.
