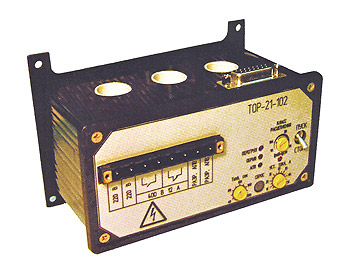

Токовые реле ТОР-21-102

Токовые реле ТОР-21-102

Токовые реле ТОР-21-102 предназначены для защиты электродвигателей, трансформаторов в трехфазных сетях 0,4кВ. Выпускаются в вариантах с встроенными трансформаторами тока на рабочий ток от 5 до 1000А.

Реле контролирует значения токов нагрузки и сигнала разрешения повторного включения в нормальных режимах работы и при авариях.

1. Параметры электропитания:
Напряжение питания, В 220+30%
Частота, Гц 50+1
Потребляемая мощность, ВА, не более 5.

2. Конструктивные параметры:
габаритные размеры (ток 25А, 100А, 160А), мм, не более 144х72х95
габаритные размеры (токи 250А, 400А, 630А, 1000А), мм, не более 144х72х170
масса, кг, не более 1,8
габаритные размеры блока индикации, мм, не более 144х72х1000
масса блока индикации, кг, не более 1,0

3. Условия эксплуатации:
температура окружающей среды от -40°С до +50°С
относительная влажность воздуха при температуре +25°С до 98%

Степень защиты реле IP20 по ГОСТ 14254-96
Рабочее положение реле - любое

4. Реле обеспечивает:
- отключение нагрузки при аварийных ситуациях с индикацией причины отключения;
- возможность установки порога срабатывания защиты при токах перегрузки в фазах резистором УСТ. ТОКА на передней панели реле;
- возможность установки класса расцепления резистором КЛАСС РАСЦЕПЛЕНИЯ на передней панели реле;
- коммутацию исполнительным реле тока не более 12А напряжением не более 400В 50Гц.

5. Реле обеспечивает автоматическое отключение исполнительного реле при возникновении аварийных ситуаций с индикацией причины отключения:
- при перегрузке в фазах (рабочий ток 1,3…7,2 тока установки, время задержки отключения в соответствии с ампер-секундной характеристикой), во время задержки мигает индикация ПЕРЕГРУЗ, при аварийной ситуации - горит индикация ПЕРЕГРУЗ на передней панели блока;
- от несимметричности нагрузки (разность между токами в фазах 30%+5%) в течение 10с, во время задержки мигает индикация ОБРЫВ, при аварийной ситуации - горит индикация ОБРЫВ на передней панели блока.

Реле обеспечивает автоматическое повторное включение (АПВ) с задержкой времени. Время задержки 40...200с задается резистором на передней панели.

При подключении блока индикации реле обеспечивает удаленную индикацию вида аварии на панели блока индикации, индикацию значения рабочего тока, подачу сигнала ПУСК/СТОП, подачу сигнала СБРОС.
