Фильтр блочный регулируемый ФБР-5
Основные сведения:
Фильтр блочный регулируемый ФБР-5 предназначен для предотвращения попадания на прием погружных центробежных насосов (ЭЦН) твердых примесей, содержащихся в пластовой жидкости, с определенным размером частиц.
Все выпускаемые фильтры ФБР-5 сертифицированы.
Средняя секция ФБР-5 запатентована.
Технические характеристики:
Характеристика рабочей среды (смесь нефти, попутной воды и
нефтяного газа):
- температура рабочей среды, не более - 1200С;
- водородный показатель попутной воды - 6,0 ... 8,5pH ;
- максимальное содержание воды - 99%;
- максимальная концентрация твердых частиц, не более - 1г/л;
- максимальная концентрация сероводорода - 0,01г/л;
- содержание свободного газа, не более - 55%;
- гидростатическое давление в месте подвески, не более - 32МПа (320кгс/см2).
|
Параметры |
ФБР-5-2 |
ФБР-5-3 |
ФБР-5-4 |
ФБР-5-5 |
ФБР-5-6 |
|
Количество секций |
2 |
3 |
4 |
5 |
6 |
|
Максимальная пропускная |
|
|
|
|
|
|
Габаритные размеры, мм: |
|
|
|
|
|
|
Масса, кг |
40 |
54 |
68 |
82 |
96 |
устройство и принцип работы фильтра:

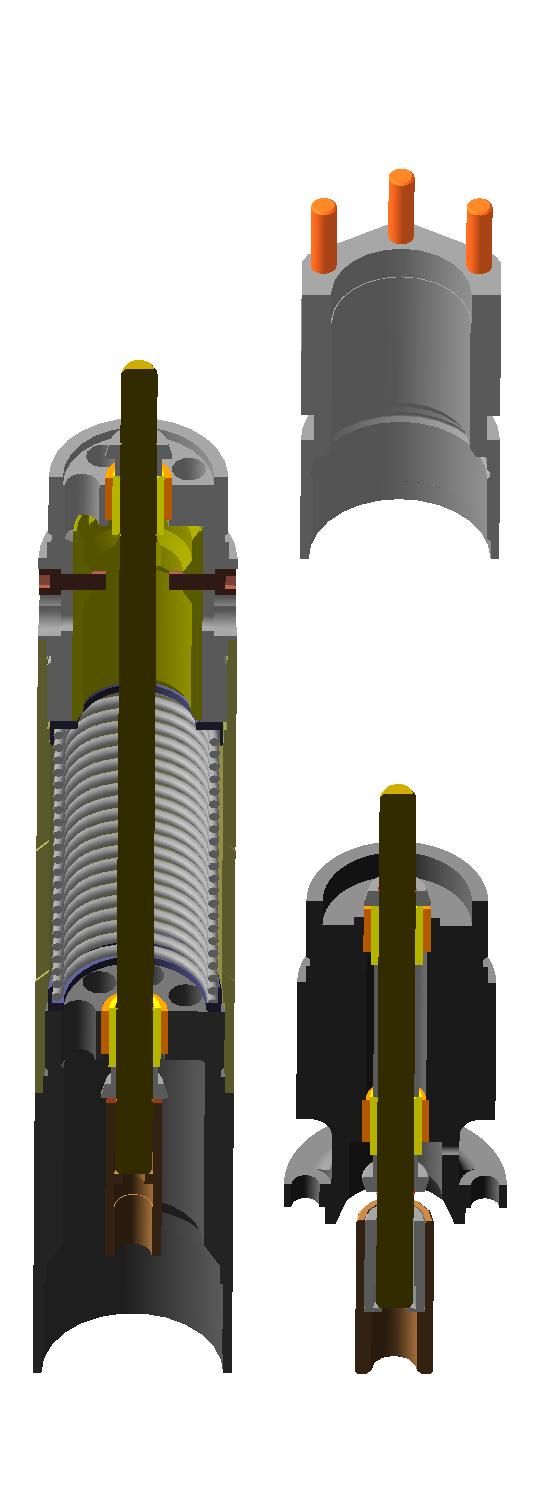

Фильтр состоит из основания, головки и средних секций с размещенным в них фильтрующим элементом в виде пружины.
Пружины имеют коррозионностойкое покрытие. Пары трения радиальных подшипников выполнены из твердого сплава. Остальные детали изготовлены из нержавеющих сталей, латуни и сталей с антикоррозионным покрытием.
Фильтр ФБР-5 устанавливается в место модуля входного МВ-5.
Пластовая жидкость из скважины поступает в фильтр через щелевые отверстия в корпусах средних секций, проходит фильтрацию через межвитковые зазоры пружин средних секций и затем поступает на прием насоса. Для установки межвиткового зазора пружин на каждой секции используются регулировочные винты.
Количество средних секций зависит от подачи электроцентробежного насоса и установленного межвиткового зазора пружины.
