Пресс универсальный малогабаритный переносной ПУМ60 М, ПУМ40 М

Пресс универсальный малогабаритный переносной ПУМ60 М, ПУМ40 М

Назначение
Прессы универсальные малогабаритные (задатчик давления) моделей ПУМ60М , ПУМ40М(манометрический) применяются для задания требуемого гидравлического или пневматического давления, разрежения для проведения поверок приборов измерения давления (датчиков давления, манометров, вакуумметров, мановакуумметров, дифманометров и т.п.) методом сравнения показаний, образцового средства измерения с поверяемым, для опрессовки герметичности различных технических изделий и систем (краны, задвижки, клапаны и т.п.), а также как мобильный источник задания давления для лабораторных и производственных нужд, не требующий подключения наружных коммуникаций.

Основная область применения прессов для задания давления ПУМ60М, ПУМ40М – в качестве вспомогательного устройства к приборам в органах государственной метрологической службы и на промышленных предприятиях выпускающих и эксплуатирующих средства измерения давления.
Пресс не имеет измерительной части, и обязательной сертификации не подлежит.
Предел допустимой основной погрешности определяется классом точности образцового средства измерения (образцового манометра).

Все пресса серии ПУМ60М и ПУМ40М, выполнены из нержавеющей стали высокого качества и оснащены двумя самоподжимными патронами. Поверяемый прибор присоединяется к самоподжимному патрону усилием руки и обеспечивает надёжное соединение до 60 МПа. Пресс предназначен для длительного использования, срок службы не менее 15 лет.
Пресса данной серии выпускаются в двух модификациях: с кронштейном и на подставке. Вариант исполнения с кронштейном предназначен для работы в "полевых" условиях. В этом случае пресс комплектуется удобным пластиковым боксом и скобой для крепления пресса к трубе диаметром до 60мм.

Вариант исполнения на подставке удобен для применения в качестве стационарного пресса, с возможностью жесткой фиксации пресса к горизонтальной поверхности, через технологические отверстия в подставке. Крепление сединяющее подставку и пресс позволяет развернуть пресс под любым углом в горизонтальной плоскости.
В стандартный комплект пресса входит, комплект запасных резиновых колец (уплотнителей) и инструкция по эксплуатации (паспорт).

В качестве среды для передачи давления для ПУМ60М, ПУМ40М могут быть применены воздух, вода, масло, спирт (в последнем случае необходимо использовать в рабочей части внутреннего цилиндра и поршня смазку ВНИИНП 295, предварительно удалив штатную смазку).
Просим учесть, что техническое совершенствование прессов может иногда привести к непринципиальным расхождениям между прибором и текстом руководства по эксплуатации.

Основные технические характеристики

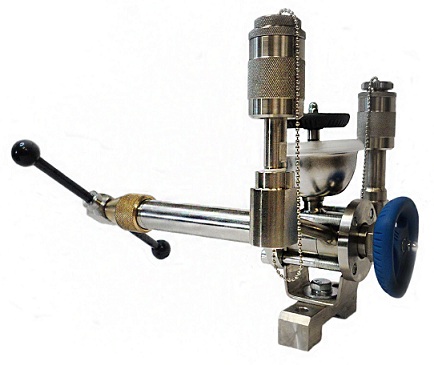

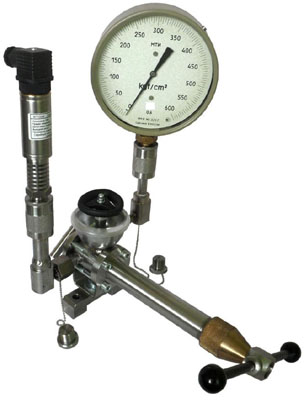

ПУМ60М переносной c кронштейном.

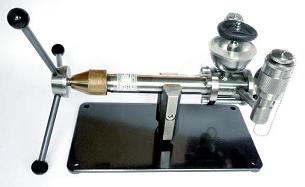

ПУМ60М с подставкой и трехрычажной ручкой.


Удобный пластиковый бокс

Диапазон задаваемых давлений разрежение, МПа пневматика, МПа номинальное
для ПУМ60М и УМ40М





0…-0,095

0…1,0
(допуск до 2,5)

Гидравлика, МПа, номинальное
для ПУМ60М



для ПУМ40М


0…45
(допуск до 60)

0…45
(допуск до 60)

Объем вытеснения поршневой камеры пресса, см3

для ПУМ60М
для ПУМ40М



47,5

27,2

Объем жидкости, заливаемой в

резервуар, см3
для ПУМ60М
для ПУМ40М


145

80

Габаритные размеры, мм

Длина (с вкрученным ходовым винтом)

для ПУМ60М

для ПУМ40М






350

280

Ширина

для ПУМ60М

для ПУМ40М




275

275

Высота

для ПУМ60М

для ПУМ40М

232

232

Масса (без узлов крепления), кг

для ПУМ60М

для ПУМ40М


не более 5,5

4,5

Температура окружающего воздуха, град. С°



-20…+50




При частом использовании пресса, для создания высоких давлений (10 МПа и выше), рекомендуем приобрести трехрычажную ручку.

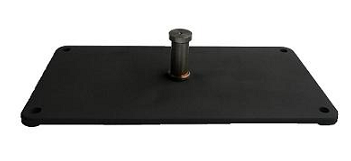

Подставка для пресса ПУМ.
При заказе пресса ПУМ необходимо указать вариант исполнения "с кронштейном" или "с подставкой".
