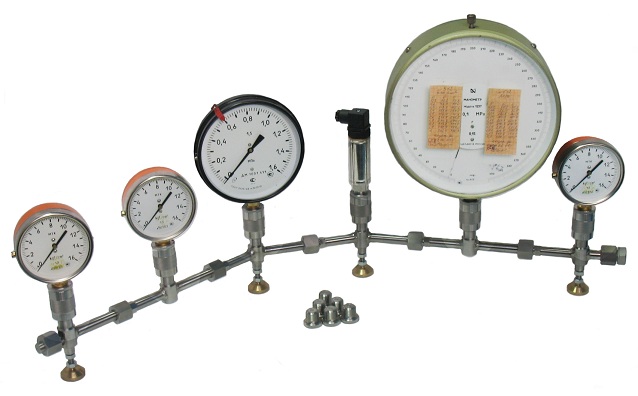

Коллектор самоподжимной КС-6, КС-4, КС-3
Назначение:
Коллектор серии КС предназначен для
присоединения к одной магистральной линии и
распределения рабочей среды одинакового давления по
«потребителям». При этом под «потребителем» понимается
отдельный датчик давления (манометр). Цифра стоящая
после наименования определяет количество одновременно
подключаемых «потребителей» (пример КС4 – четыре
потребителя). Каждый «потребитель» подключается
самоподжимным патроном без использования гаечного ключа,
усилием руки. С двух сторон коллектора имеются штуцера
для подключения задаваемого давления. Самоподжимные
патроны имеют заглушки. Основная
область применения коллектора – в качестве
вспомогательного устройства при поверке в органах
государственной метрологической службы и на промышленных
предприятиях, выпускающих и эксплуатирующих средства
измерения давления.
Технитеские характеристики
КС6 (КС4):
Максимальное давление 30 Мпа.
Рабочее давление 25 Мпа.
Колличество «потребителей»: 6, 4, 3 шт.
Расстояние между штуцерами 160, 160, 300 мм.
Резьбовое присоединение: М20х1,5.
Материал: 12Х18Н10Т или AISI304.
Длинна не более: 980 (650) мм.
Ширина: 300 (200) мм.
Вес: 6,5 (4,0) кг.
Срок службы: 15 лет.

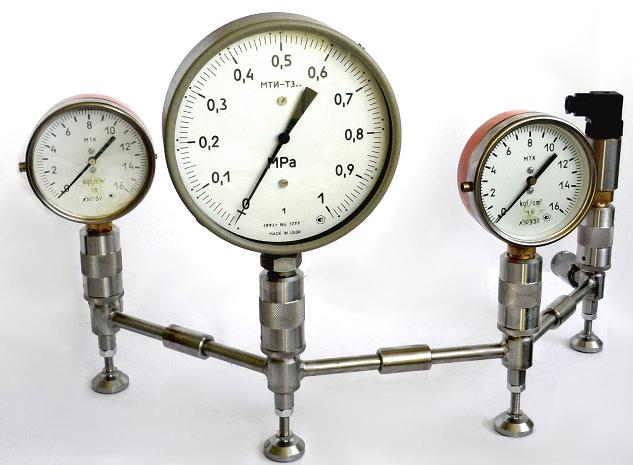

Коллектор КС-4

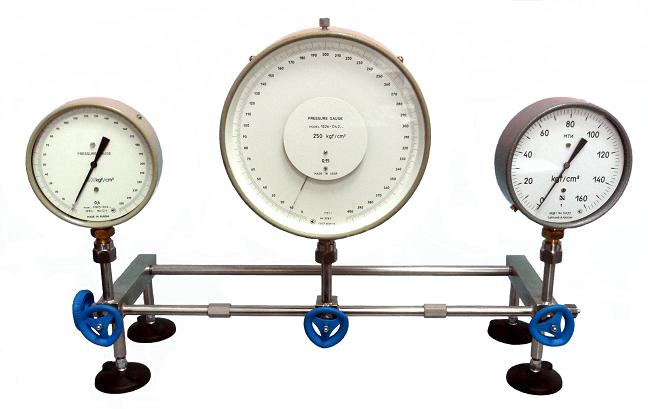

Коллектор КС-3 с отсечкой на каждый штуцер и клапаном
сброса.
Расстояние между штуцерами 300 мм.
Сделать заказ и запросить дополнительную информацию по КС-6, КС-4, КС-3 Вы можете здесь.
