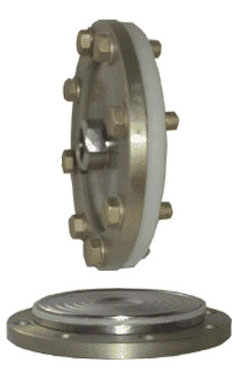

Разделитель мембранный РМ 5320
Назначение
Разделители предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств (манометров и преобразователей давления) от попадания в нее сред - агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы.
При необходимости сторона мембраны разделителя,
соприкасающаяся с агрессивной измеряемой средой,
может быть защищена фторопластом.
Разделители могут соединяться с измерительным
устройством непосредственно или через соединительный
рукав.
Основные технические характеристики
Разделители выпускаются по ТУ 25-05,2343-78
Основные параметры разделителей указаны в таблице,
|
Модель разделителя |
Верхние пределы измерений измерительных устройств, комплектуемых разделителя- ми, МПа (кгс/см2) |
Объемы,заполняемые разделительной жидко- стьстью измерительных уст- ройств, комплектуемых разделителями, см3 |
|
5320 |
0,025-2,5 (0,25 -25) |
40 |
Масса разделителей не более 2 кг – для модели
5320
Дополнительные параметры
Разделитель модели 5320 (с открытой мембраной )
предназначен для сред, кристаллизующихся, выделяющих
осадки или несущих взвешенные твердые частицы.
Разделители предназначены для работы в условиях,
нормируемых для вида климатического исполнения У3
иТ3 по ГОСТ 15150-69, но при температере окружающего
воздуха от - 30 до +60 С. Температура измеряемой
среды на входе разделителя должна быть в пределах от
-40 до +170 С.
Разделитель с измерительным устройством
функционирует при температурах ,указанных в
техническом описании измерительного устройства.
Заполнение комплекса производится разделительной
жидкостью ПЭС-2 ГОСТ 13044-77, ПМС-6 или ПМС-50 ГОСТ
13032-77.
Материалы деталей разделителей, контактирующих с
измеряемой средой сталь 12Х18Н10Т(ГОСТ 5632-72) -
корпус, сталь 36НХТЮ (гост 10994-74) - мембрана.
Сделать заказ и запросить дополнительную информацию по РМ 5320 Вы можете здесь.
