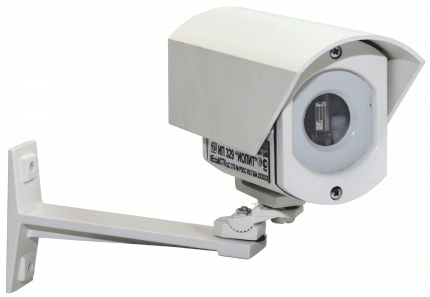

Извещатель пожарный пламени ИП 329 ИОЛИТ

Извещатель пожарный пламени ИП329 ИОЛИТ

- служит для обнаружения излучения пламени и предназначен для применения в системах пожарной сигнализации промышленных, в том числе взрывоопасных объектов.

Извещатель пламени ИП329 ИОЛИТ реагирует на ультрафиолетовую составляющую излучения пламени и обнаруживает возгорания веществ как с высоким (нефтепродукты), так и с низким (спирты) дымообразованием.

По чувствительности к тестовым очагам ТП-5 и ТП-6 (по ГОСТ Р 53325) ИП329 ИОЛИТ является извещателем пламени 1-го класса.

Извещатель пламени имеет два варианта конструктивного исполнения:

Наименование Обозначение Конструктивное исполнение
ИП329 «ИОЛИТ-Ex» СПР.425243.001 Взрывозащищенное
ИП329 «ИОЛИТ» СПР.425243.001-01 Общепромышленное

Извещатель ИП329 «ИОЛИТ-Ex» предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ Р 52350.10, имеет маркировку взрывозащиты 0ExiaIIСT6, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт-И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключение данного извещателя. При установке извещателя вне взрывоопасных зон, он может работать практически с любыми приемно-контрольными приборами.

Электропитание извещателя пламени и передача им извещений осуществляется по двухпроводному шлейфу сигнализации при напряжении от 5 до 27 В.

При срабатывании тревожное извещение передается комплексом двух сигналов:

- электрическим, выражающимся в увеличении тока через извещатель;

- световым, выражающимся в непрерывном свечении встроенного светодиода.

Значение тока при срабатывании зависит от величины сопротивления внешнего дополнительного резистора, подключаемого к соответствующим клеммам.

Извещатель может работать по одной из двух предустановленных тактик:
ТАКТИКА 1 – тактика адаптивного времени срабатывания (от 5 до 30сек) – позволяет обеспечить высокую дальность обнаружения за счет увеличения времени срабатывания.
ТАКТИКА 2 – тактика фиксированного времени срабатывания – решение о наличии пламени в поле зрения принимается за фиксированное время – 10 секунд. При этом, чем дальше от извещателя источник пламени, тем большей интенсивностью он должен обладать для его обнаружения.

В дежурном режиме работа извещателя отображается кратковременными вспышками встроенного светодиода.

Извещатель пламени не реагирует на прямое солнечное излучение, излучение искусственных источников света, а также излучение нагретых тел.

Особенности извещателя пламени ИП329 ИОЛИТ:

  • Для любых классов взрывоопасных зон (для ИП329 "Иолит-Ex")
  • Высокая помехоустойчивость к паразитным засветкам
  • Световая индикация дежурного режима
  • Световая индикация срабатывания
  • Внешний токозадающий резистор
  • Широкий диапазон температуры окружающей среды
  • Оболочка IP66

Технические характеристики извещателя пламени:

Маркировка взрывозащиты (для ИП329 "Иолит-Ex")
0ExiaIIСT6
Диапазон рабочих напряжений, В 5... 27
Дальность обнаружения тестовых очагов ТП-5, ТП-6, м, не менее

50
Время срабатывания на тестовые очаги, с, не более 10

Телесный угол обзора извещателя, угловых градусов, не менее 90
Степень защиты оболочки IP66
Средний потребляемый ток в дежурном режиме, мА, не более 0,3
Потребляемый ток при срабатывании

Задается
Температура окружающей среды, °С от -55 до +55
Габариты, мм, не более 185х140х60

Масса, кг, не более 1

Сделать заказ и запросить дополнительную информацию по ИП 329 ИОЛИТ Вы можете здесь.
