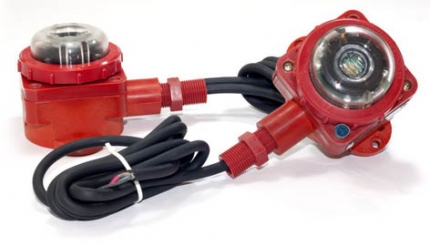

Оповещатель свето-звуковой взрывозащищенный ЗОВ

Оповещатель свето-звуковой взрывозащищенный - ЗОВ

- предназначен для подачи световых и звуковых сигналов во взрывоопасных зонах с целью привлечения внимания людей при пожарной и прочих опасностях.

Оповещатель имеет взрывозащиту видов герметизация компаундом (m) (основной вид защиты) и искробезопасная электрическая цепь (i) (дополнительный вид защиты), соответствующую требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, ГОСТ Р 51330.17, имеет маркировку взрывозащиты 1ExibmIIBT6 и предназначен для установки во взрывоопасных зонах класса 1 и ниже по ГОСТ Р 51330.9.

Оповещатель имеет следующие варианты исполнения:

Условное наименование Питающее напряжение, В
ЗОВ 9...14; 19...27
ЗОВ-220 ~220

Питание взрывозащищенного свето-звукового оповещателя ЗОВ в соответствии с основным видом взрывозащиты, осуществляется от цепей общего назначения (неискробезопасных).
Тип кабельных линий подвода питания к оповещателю и способ их прокладки в пределах взрывоопасной зоны должны соответствовать требованиями ГОСТ Р 51330.13 и гл. 7.3 ПУЭ.

Оповещатель имеет два входа электропитания. Электропитание оповещателя осуществляется постоянным напряжением с номинальным значением 12В либо 24В (в зависимости от используемого входа).

Оповещатель рассчитан на эксплуатацию при температуре окружающей среды от минус 55°С до плюс 55°С и относительной влажности воздуха 93% при температуре 40°С.

Степень защиты оболочки корпуса оповещателя ЗОВ – IP67 по ГОСТ14254. Категория размещения – 1 по ГОСТ 15150.

Средний срок службы изделия - не менее 10 лет.

Особенности оповещателя:

  • низкое энергопотребление;
  • широкий диапазон питающих напряжений;
  • климатическое исполнение для наружной установки;
  • высокий уровень звукового давления (105дБА/м);

Основные технические данные и характеристики взрывозащищенного свето-звукового оповещателя ЗОВ

  ЗОВ ЗОВ-220
Маркировка взрывозащиты 1ExibmIIBT6
Максимальный уровень звукового давления, дБА/м, не менее 105
Диапазон излучаемых частот , Гц 2700...3700
Режим светового оповещения мигание с частотой 2 Гц
Сигнальный цвет светового оповещения красный (желтый)
Рабочий диапазон подводимых к оповещателю напряжений
(без учета падения напряжения на проводах электропитания), В


- для входа питания номиналом 12В 9...14 -
- для входа питания номиналом 24В 19...27 -
- для входа питания номиналом 220В - 187...242
Ток потребления (во всем диапазоне напряжений питания), мА, не более 150
Степень защиты оболочки корпуса IP67
Рабочая температура окружающей среды, °С, -55...+55 -40...+55
Габаритные размеры без учета размеров кабеля, мм, не более 110х155х85
Масса, кг, не более 0,75
Длина соединительного кабеля, м 1,5± 0,1

Рекомендации по монтажу и применению:

  • Для выполнения подсоединения к оповещателю, а также для выполнения прочих соединений (разветвлений) цепи линии оповещения в пределах взрывоопасной зоны рекомендуется применять взрывозащищенные коробки КСРВ.
  • Для контроля исправности цепи линии оповещения, рекомендуется применять устройство УКЛО (если устройство управления оповещением не выполняет данную функцию).

Сделать заказ и запросить дополнительную информацию по ЗОВ Вы можете здесь.
