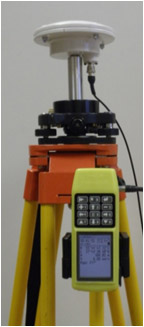

Полевой навигационно-геодезический комплект ГНСС ГЛОНАСС/GPS (“ГеоНАП-01”)

1.НАЗНАЧЕНИЕ:
ПНГК «ГеоНАП-01» предназначен для:
-проведения относительных определений координат и высот неподвижных наземных точек в режиме геодезической съемки с постобработкой по радиосигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS;
-определения текущих координат, путевой скорости и курса движения потребителя по сигналам ГНСС, решения сервисных задач, запоминания точек и маршрутов движения;
-обеспечения накопления и обработки навигационной информации;
- решения прикладных геодезических задач.

2. СОСТАВ АППАРАТУРЫ:
-блок электронный приемоиндикатор (2 шт.); -антенна геодезическая с кабелем длиной 2 м (вариант АСНГ-1, АСНК, АА2-ККС и др)*; -устройство-зарядное блок питания*; -батарея аккумуляторная; -источник питания постоянного напряжения; -комплект средств установки* (штатив типа ШР-160, телескопическая веха, треггер с оптическим центриром, трипод для вехи, переходник, рулетка, компас); -комплект упаковочный; -комплект кабелей; -контейнер* для транспортировки полевого комплекта
.
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. Среднеквадратическая погрешность определения координат и высот неподвижных наземных точек в режиме постобработки не превышает: - статика (план) - 3 мм + 1 мм/км;
- статика (высота) - 5 мм + 1,5 мм/км.
- кинематика с остановкой (план) - 15 мм + 1,5 мм/км;
- кинематика с остановкой (высота) - 20 мм + 2,0 мм/км.
2. Первичный прием и обработка навигационной информации обеспечивается встроенной или внешней геодезической антенной и блоком электронным приемоиндикатором ГНСС ГЛОНАСС/GPS.
Характеристики :
- диапазон частот принимаемых каналов - 1,6 ГГц;
- тип используемых спутниковых сигналов - ГЛОНАСС (СТ-код) и GPS (С/А-код);
- число независимых (параллельных) каналов приема - 32;
- время первого определения – не более 90 сек (холодный старт)/
не более 35 сек (горячий старт);
- частота обновления координат – 1 сек.
- используемые системы координат ПЗ-90, СК-42, СК-95, WGS-84.
- погрешности определений при работе по ГЛОНАСС на стоянке (в движении):
- координат местоположения – 7 (15) м;(при работе на встроеннную антенну);
- составляющих вектора скорости – 0,05 (0,07) м/с;
- время непрерывной работы от свежезаряженного блока аккумуляторов – не менее 12 ч.
3. Накопление навигационной информации на точках наблюдения , запись маршрутов
Движения и ее хранение обеспечивается в энергонезависимой памяти приемника
- максимальная продолжительность регистрации поступающих данных - 82.5 ч.
4. Считывание накопленной навигационной информации (в том числе выборочная по сессиям), постобработка и решение прикладных геодезических задач проводится при помощи ПМО на ПЭВМ.
5. Комплект средств установки ПНГК (опция) обеспечивает возможность установки и крепления геодезической антенны над точками наблюдения от 1м до 2,5м по высоте и центрирования с погрешностью не более 5 мм., предусмотрена установка антенны и крепление прибора на телескопической вехе с D=18 -32 мм.
6. Условия эксплуатации ПНГК характеризуются ограничениями по параметрам пониженной рабочей и предельной температуры которые составляют минус 20 С и минус 50С соответственно.
