Измеритель толщины льда Пикор-Лёд

Контрольно-индикационный прибор Пикор-Лёд (модель 2013 г.) предназначен для бесконтактного оперативного определения толщины и структуры льда в точке и в процессе движения в режиме реального времени, а также для построения профиля ледового покрова вдоль маршрута движения людей и транспорта, на ледовых переправах и автозимниках.

Технические характеристики:

Измеряемая толщина льда: до 2 м
Точность измерений: до 1-2 см
Время автономной работы (питание от ноутбука): до 4 часов
Число кадров информационных данных в секунду
(в зависимости от настроек):
30
Скорость при креплении прибора на транспортное
средство (автомобиль, вездеход, снегоход, судно на
воздушной подушке и т.д.):
до 40 км/ч
Габаритные размеры индикационного модуля: 410 х 270 х 68 мм
Масса индикационного модуля: 1,8 кг
Диапазон рабочих температур (индикационного модуля): -40 ... +50 °С
Время подготовки к работе: менее 1 мин

Преимущества измерителя толщины льда:

  • бесконтактное оперативное определение толщины и структуры льда в реальном времени, держа прибор в руках, либо с транспортного средства - вездехода, снегохода, судна на воздушной подушке или автомобиля;
  • работа как в точке, так и в движении при построении профиля ледового покрова вдоль маршрута движения людей и транспорта с привязкой данных измерений толщины льда к навигационным данным GPS-Глонасс и последующем отображении профиля на карте;
  • лёгкий, портативный, надёжный, удобный для использования;
  • возможность записи сигнала для дальнейшего анализа и более глубокой обработки.

Области применения:

  • контроль безопасности передвижения по замерзшим водоёмам и ледовым переправам для органов МЧС, Росавтодора, поисково-спасательных служб, компаний ТЭК, организаций, работающих в области транспорта, энергетики, ЖКХ, строительства и т.д.
  • экология и охрана окружающей среды, контроль ледяных заторов и зажоров, составление ледомерных профилей
  • рыболовство: повышение безопасности и улучшение качества.

Используемое уникальное полевое программное обеспечение обработки сигналов СКИ-Лёд позволяет автоматически по радарограмме вычислять разницу между границами сред воздух-лед-вода и определять толщину монолитного льда.

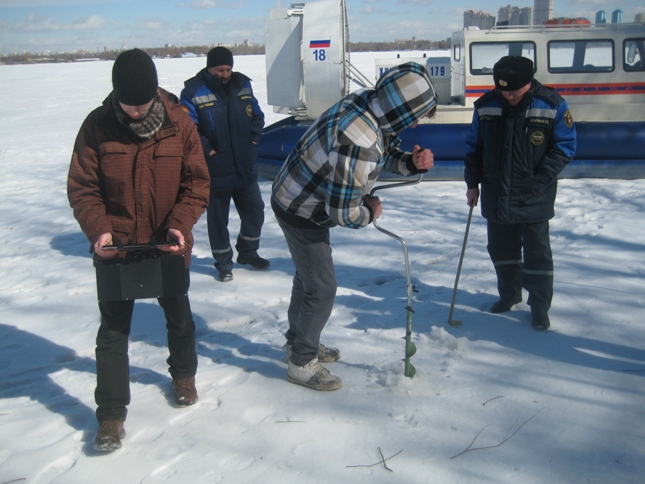

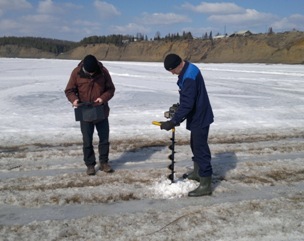

Измеритель толщины льда Пикор-Лёд прошел испытания на нескольких поисково-спасательных станциях МЧС г. Москвы и Московской области, на базе разведочной партии на Ямале, в компаниях топливно-энергетического комплекса (ТНК-BP). В течение зимнего сезона 2012-2013 гг. прибор серийно поставлялся в том числе в организации, занимающиеся организацией и эксплуатацией ледовых переправ, например на ледовую переправу в с. Ванавара Красноярского края. Также прибор использовался в составе научного оборудования во время высокоширотной морской экспедиции "Арктика-2012", организованной ААНИИ Росгидромета.

Получены сертификат соответствия ГОСТ Р и Экспертное заключение о соответствии Единым санитарно-эпидемиологическим и гигиеническим требованиям к товарам, что подтверждает его абсолютную безопасность для пользователя.

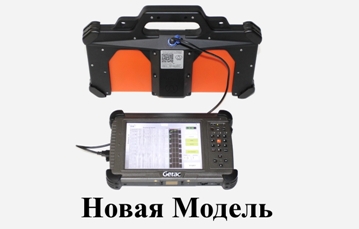

В настоящее время предыдущая модель прибора Пикор-Лёд 2М снята с производства. Новая модель прибора Пикор-Лёд использует многофункциональный индикационный модуль Пикор-2, появились возможности привязки данных измерений толщины льда к навигационным данным GPS-Глонасс, крепления прибора к транспортным средствам и на тело оператора, устранен ряд недостатков и замечаний.

Принцип действия:

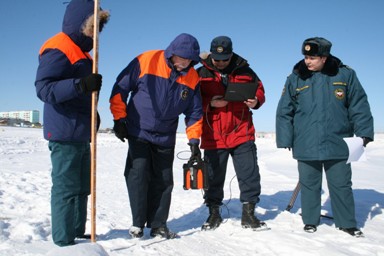

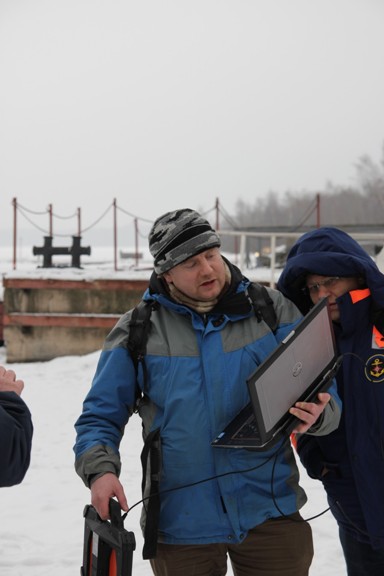

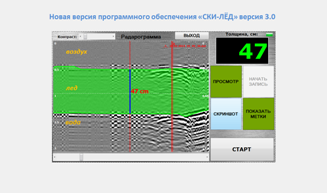

Оператор с помощью прибора может определять толщину льда в радиусе 1-2 м вокруг себя, держа прибор на высоте около 1 м, то есть без контакта с поверхностью. Компактные размеры и небольшая масса прибора позволяют держать его в руках, постепенно передвигаясь по поверхности льда. На экране ноутбука прибора в реальном времени отражается радарограмма с изображением границ раздела сред (снег, лёд, вода, грунт), измеренные значения толщины льда и высоты прибора над поверхностью льда.

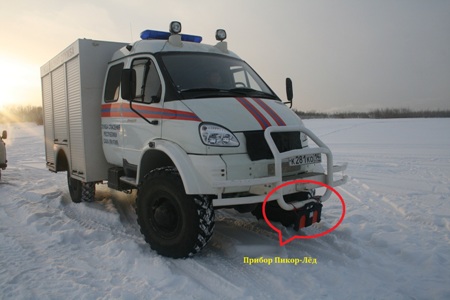

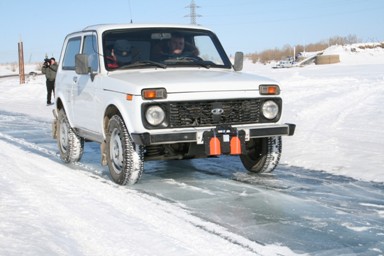

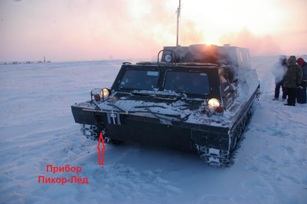

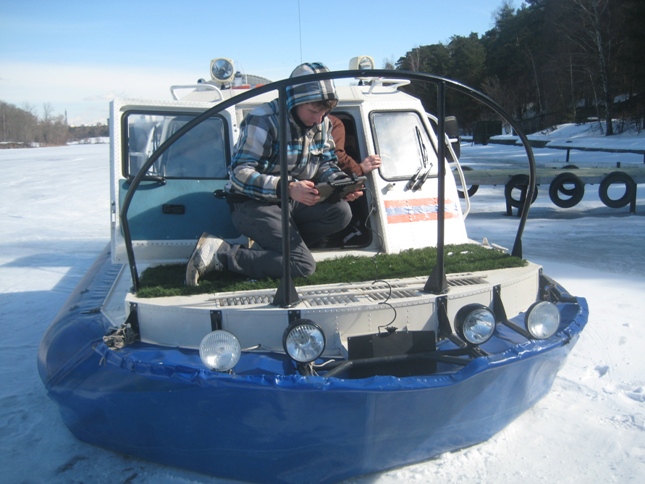

Возможна установка прибора на вездеходе, снегоходе, судне на воздушной подушке или автомобиле. В этом случае ноутбук выносится к водителю. Определенные параметры толщины и структуры льда позволяют принять решение о безопасности передвижения. При использовании стационарного ПО обработки сигнала есть возможность построения карты профиля ледового покрова при наличии записи, сделанной с привязкой к координате точек измерений с помощью навигационного приемника GPS/ГЛОНАСС.

Возможно использование индикационного модуля прибора Пикор-2 с любым компьютером (планшетом, ноутбуком или другим компьютером с установленной ОС Windows). Достаточно установить на компьютер специальное программное обеспечение СКИ-Лед, подсоединить индикационный модуль и прибор готов к работе. Кроме того, возможно использование программного обеспечения СКИ-Лёд ПК, специально разработанной для применения на стационарных компьютерах и ноутбуках, которая обладает увеличенными возможностями и функциональностью.

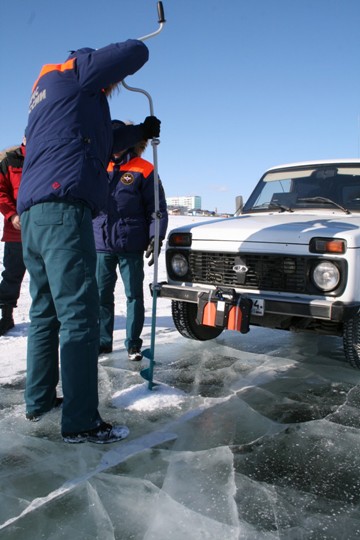

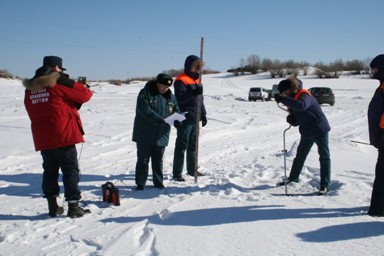

Результаты измерений могут быть записаны для дальнейшего анализа. Поскольку существует множество различных типов льда в зависимости от природных условий и т.д., прибору может быть необходима калибровка для работы с данным конкретным типом льда. В этом случае Заказчику необходимо выслать записи сигнала с указанием значений толщины льда, полученных контрольным замером с помощью ледобура и мерной рейки, и техническая поддержка производителя настроит и вышлет Заказчику обновленную программу.

Комплектация:

В минимальный комплект измерителя толщины льда Пикор-Лёд входят:

  • многофункциональный индикационный модуль Пикор-2;
  • полевое ПО МСР-СКИ-Лёд;
  • USB-кабель с герметичным разъемом, 2 м.

В этом случае Заказчик использует собственный компьютер для обработки и визуализации сигнала.

В полный комплект измерителя толщины льда Пикор-Лёд входят:

  • многофункциональный индикационный модуль Пикор-2;
  • полевое ПО МСР-СКИ-Лёд;
  • USB-кабель с герметичным разъемом, 2 м.
  • USB-кабель с герметичным разъемом, 4,5 м;
  • USB-удлинитель, 3 м;
  • стационарное ПО обработки сигналов МСР-СКИ-ПК;
  • крепление модуля Пикор-2 на фаркоп автомобиля;
  • крепление ноутбука на тело оператора;
  • навигационный GPS-Глонасс приемник в защищенном исполнении;
  • ноутбук с услугой установки и настройки полевого и стационарного ПО;
  • ударопрочный пылевлагозащищенный кейс IP67;
  • услуга дистанционного обучения пользованию прибором через Skype;
  • услуги по подготовке отчетов об измерениях специалистом-геофизиком на основе сделанных прибором записей.

При заказе возможен выбор любых опций из перечня полного комплекта прибора.

Кроме того, по согласованию с Заказчиком возможна комплектация прибора планшетным компьютером в защищенном и морозоустойчивом исполнении.
Также возможна поставка автомобильного зарядного устройства для зарядки от автомобильной сети +12 В.

Стоимость прибора меняется в зависимости от комплектации.
Стоимость доставки - по договоренности.

Цена: по запросу















Сделать заказ и запросить дополнительную информацию по Пикор-Лёд 2М Вы можете здесь.
