Контрольно-индикационный прибор мониторинга движения за преградами Пикор-Био 1М

Контрольно-индикационный прибор мониторинга движения за непрозрачными преградами Пикор-Био 1М предназначен для обнаружения людей за оптически непрозрачными преградами (стены и перекрытия зданий, в том числе межэтажные, неосвещенные помещения, завалы из строительных материалов разрушенных сооружений и горной породы, снежные лавины и т.д.), причем как движущихся, так и неподвижных (по движению и дыханию). Прибор позволяет оператору "видеть сквозь стены" количество людей в комнате, определять расстояние до них, в реальном времени видеть, двигаются они или неподвижны.

Данная модель прибора предусматривает подключение к персональному компьютеру (под ОС Windows) через интерфейс USB. Оператор на ПК с помощью программного обеспечения СШП-Био может управлять параметрами датчика и в реальном масштабе времени наблюдать за объектами обнаружения на радарограмме. Программа также позволяет записывать любой сигнал для дальнейшего анализа.

Прибор обладает скрытностью и безопасностью действия, его нельзя обнаружить радиосканером, поскольку излучаемая им мощность, распределенная в широком спектре частот, крайне мала. При своей работе он не создает помех другим радиосредствам и сам обладает помехоустойчивостью.

Прибор Пикор-Био 1М может использоваться как без отрыва от стены, так и с отрывом от стены.

Контрольно-индикационный прибор мониторинга движения за непрозрачными преградами использует сверхкороткие импульсы радиоволн с высокими характеристиками проникновения сквозь стены и перекрытия, изготовленные из стандартных строительных материалов, включая кирпичи, блоки, бетонные перекрытия, включая железобетон, деревянные балки, штукатурку, обои, а также офисную мебель, стекло и т.д. Экраном для него будут лишь металлические преграды.

Одним из условий корректной работы прибора является отсутствие значительных движений объектов в задней полусфере диаграммы направленности его антенн, поскольку из-за своей очень высокой чувствительности прибор может показывать помимо движения целевого объекта и движения самого оператора. Поэтому оператору рекомендуется располагаться на максимально возможном расстоянии от прибора, за какой-либо преградой либо не совершать значительных движений. Расстояние удаления оператора с помощью USB-кабелей - до 10 м. В любом случае данные "ложные" срабатывания легко определить и игнорировать.

Для верификации и настройки работы можно размещать камеры наблюдения в тех помещениях, за которыми "следит" прибор. Таким образом, всегда можно проверить информацию, которую выдает прибор, и обучить оператора правильно интерпретировать данные радарограммы.

Ключевые преимущества контрольно-индикационного прибора мониторинга движения за непрозрачными преградами Пикор-Био 1М:

  • достоверное обнаружение людей, укрытых за стенами из любых стандартных стройматериалов

  • раздельное обнаружение объектов, находящихся вблизи друг от друга (на расстоянии от 0.5 м)

  • одновременное обнаружение движущихся и неподвижных объектов

  • простой пользовательский интерфейс, обеспечивающий широкие возможности управления параметрами датчика и интуитивную интерпретацию радарограммы

  • возможность работы как без отрыва, так и с отрывом от поверхности стены

  • скрытность, помехоустойчивость и безопасность действия

  • максимальная дальность обнаружения объектов - 20 м при отсутствии "мертвой зоны"

  • стоимость изделия в несколько раз ниже, чем у аналогов.

Технические характеристики:

Диапазон дальности действия с возможностью сдвига начала отсчета:

до 2 м, до 4 м, до 20 м

Разрешающая способность:

менее 1 см

Стройматериалы, через которые возможна работа:

кирпич, бетон, железобетон, камень, оштукатуренная стена, гипсокартон и др.

Сектор обзора:

70 град. в горизонтальной плоскости, 90 град. в вертикальной плоскости

Габаритные размеры:

34 х 19 х 5.5 см

Масса:

0.6 кг

Питание:

5 В от USB

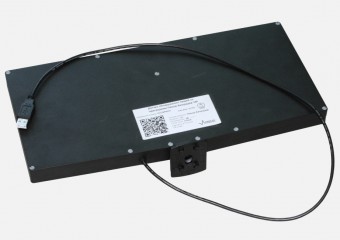

  • Пикор-Биорадар 1М

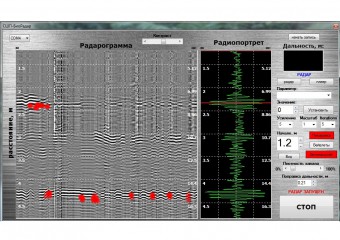

  • Скриншот СШП-Биорадар

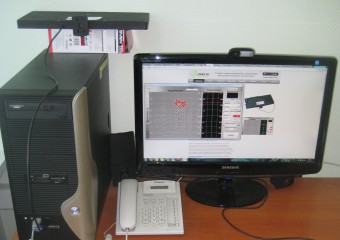

  • Работа датчика Пикор-Биорадар 1М

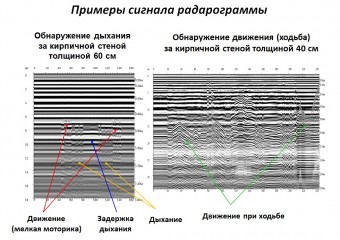

  • Примеры сигналов радарограммы




Сделать заказ и запросить дополнительную информацию по Пикор-Био 1М Вы можете здесь.
