Сверхширокополосная антенна Антрад-8 5.8-8.7 ГГц

Antrad-8 datasheet

Печатная антенна Вивальди Антрад-8 является сверхширокополосной, направленной.

Может использоваться в системах радиолокации и радиосвязи (в том числе в биорадиолокации), работающих в различных частотных диапазонах в полосе частот 5.8 - 8.7 ГГц.

Одна из ключевых областей применения антенны - компактные сверхширокополосные датчики, работающие на небольших дальностях 0-20 м с отсутствием мёртвых зон:
- охранные интеллектуальные датчики для обнаружения людей и различения их от помеховых сигналов (животные, деревья и т.п.);
- датчики для определения координат и позиционирования объектов;
- датчики для точного измерения расстояния, в том числе в оптически непрозрачных средах;
- датчики для дистанционного определения частоты дыхания и пульса человека и т.д.

Преимущества сверхширокополосной антенны Антрад-8 в том, что она хорошо согласована и имеет коэффициент стоячей волны в широком диапазоне частот 5.8-8.7 ГГц менее 2.2. Кроме того, антенна имеет направленность до 4.5 дБи и очень малые габаритные размеры (всего 62 х 35 х 1.5 мм).

Несомненным достоинством печатной антенны Антрад-8 является её невысокая стоимость для такого класса антенн в условиях почти полного отсутствия аналогов на российском и мировом рынке.

Технические характеристики:

Тип антенны:

антенна Вивальди

Частотный диапазон:

5.8 - 8.7 ГГц

Коэффициент усиления:

до 4.5 дБи (на частоте 6.6 ГГц)

Импеданс антенны:

50 Ом

КСВ:

не более 2,2:1

Размеры антенны:

62 х 35 х 1.5 мм

Разъем:

SMA (MALE, FEMALE)

Материал:

Rogers

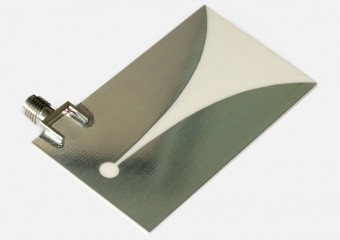

  • Печатная Вивальди антенна Антрад-8

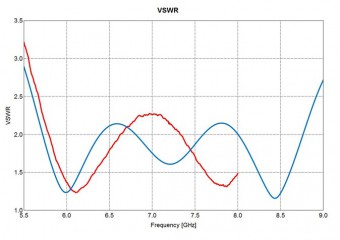

  • Antrad-8 VSWR

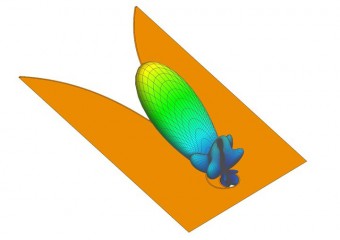

  • Antrad-8 RP


Сделать заказ и запросить дополнительную информацию по Антрад-8 Вы можете здесь.
