Концевые выключатели ВК 200, ВК 300

Технические характеристики
Назначение:

Концевые (путевые) выключатели серии ВК-200, ВК-300 предназначены для применения в электрических цепях управления, сигнализации и контроля относительного положения подвижных частей механизма в пространстве.

Основные технические характеристики:
  • - ток продолжительного режима 16А;
  • - номинальное напряжение переменного тока 220, 380, 660В;
  • - номинальное напряжение постоянного тока 110, 220, 440В;
  • - тип привода – рычаг с роликом; “V”-образный рычаг с роликом на каждом плече;
  • - контактная группа – 1з+1р ;
  • - эксплуатационная частота включений до 600 в час;
  • - температура окружающей среды от минус 50 до плюс 50ºС;
  • - механическая износостойкость 1 000 000 ВО;
  • - ввод внешних проводов через гермоввод (сальник МG20x1,5);
  • - каждый зажим допускает присоединение двух проводников сечением 1,5мм2 или один медный провод до 2,5 мм2;
  • - переключатели серии ВК должны срабатывать от поворота их приводного рычага. При этом линейная скорость поворота должна быть не более 100м/с.

Технические характеристики:

  • Переключатели рассчитаны для работы при напряжении:
  • − не более 440 В постоянного тока;
  • − не более 660 В переменного тока частотой 50 и 60 Гц.
  • Режим работы переключателя повторно-кратковременный при ПВ 40-60%.
  • Исполнение переключателей - закрытое, степень защиты IP67 по ГОСТ 14254
  • Ввод проводов осуществляется через отверстие в корпусе. Каждый зажим допускает присоединение двух проводников сечением 1,5 мм2 или один медный провод до 2,5 мм2.
  • Выключатели имеют 2 электрические цепи
  • Вид переключающего устройства – мгновенного действия;
  • Количество полюсов – двухполюсные;
  • Порядок замыкания и размыкания контактов – с прямым порядком замыкания.

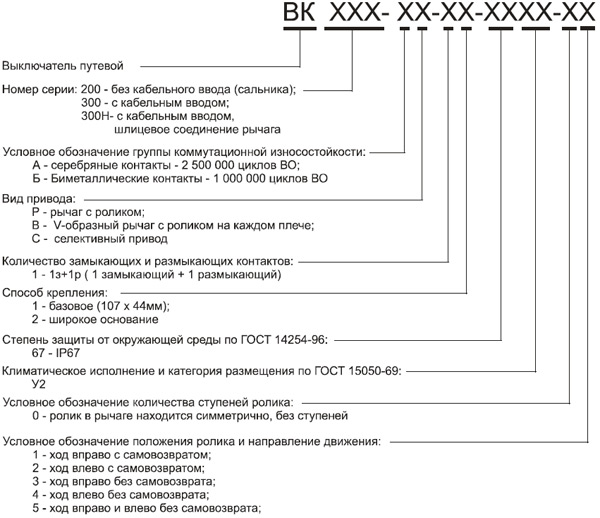

Структура условного обозначения

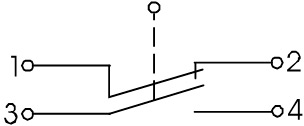

Принципиальная коммутационная схема

Основные преимущества
  • - силуминовый корпус основания и крышки;
  • - степень защиты IP67;
  • - лучшее качество концевых выключателей в России;
  • - полный ассортимент концевых выключателей.

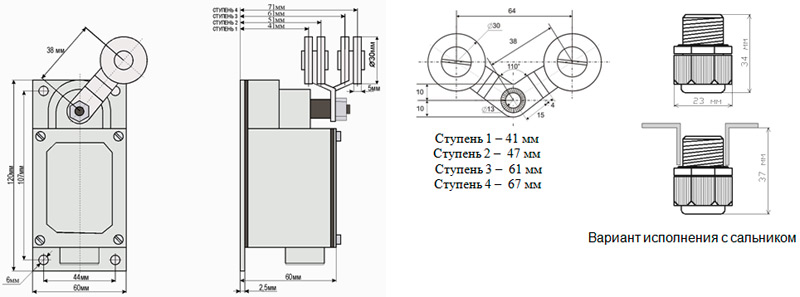

Габаритные размеры
Габаритные, установочные размеры и диаграмма ступеней переключателя

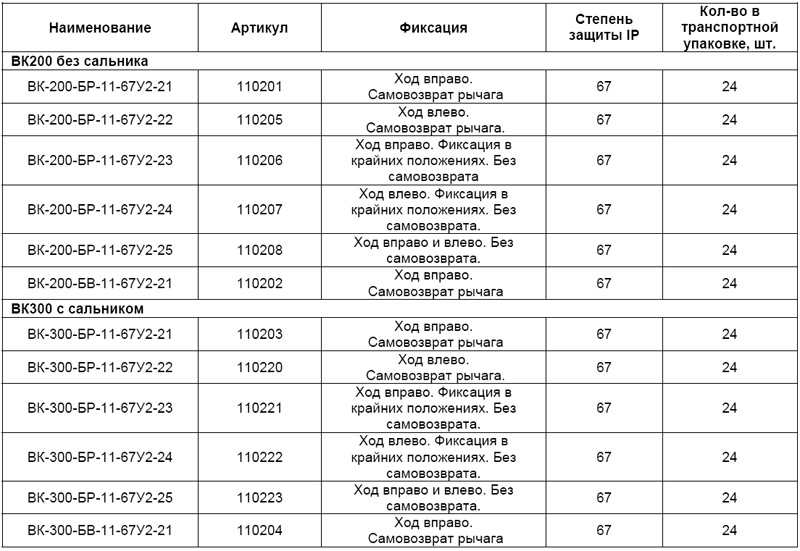

Ассортимент и упаковка

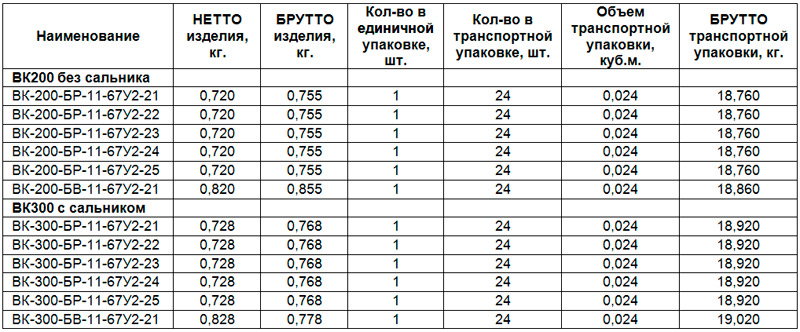

Пакинг
Наименование НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.
ВК-200- БР-11-67У2-11, рычаг с роликом, без сальника, ход вправо, самовозврат, ступень 1- 41мм, IP67, выключатель концевой (ЭТ)
ВК-200- БР-11-67У2-12, рычаг с роликом, без сальника, ход влево, самовозврат, ступень 1- 41мм, IP67, выключатель концевой (ЭТ)
ВК-200-БР-11-67У2-21, рычаг с роликом, без сальника, ход вправо, cамовозврат, ступень 2- 51мм, IP67, выключатель концевой (ЭТ) 0.702 0.746 1 24 0.024 18.4
ВК-200-БВ-11-67У2-21, V-образный рычаг с роликом на каждом плече, без сальника, ход вправо, cамовозврат, ступень 2- 51мм, IP67, выключатель концевой (ЭТ) 0.702 0.746 1 24 0.024 18.4
ВК-200-БР-11-67У2-22, рычаг с роликом, без сальника, ход влево, cамовозврат, ступень 2- 51мм, IP67, выключатель концевой (ЭТ) 0.702 0.746 1 24 0.024 18.4
ВК-200-БР-11-67У2-23, рычаг с роликом, без сальника, ход вправо, без cамовозврата, ступень 2- 51мм, IP67, выключатель концевой (ЭТ) 0.7   1 24 0.024 18.4
ВК-200-БР-11-67У2-24, рычаг с роликом, без сальника, ход влево, без cамовозврата, ступень 2- 51мм, IP67, выключатель концевой (ЭТ) 0.7   1 24 0.024 18.4
ВК-200-БВ-11-67У2-24, V-образный рычаг с роликом на каждом плече, без сальника, ход влево, без cамовозврата, ступень 2- 51мм, IP67, выключатель концевой (ЭТ) 0.702 0.746 1 24 0.024 18.4
ВК-200-БР-11-67У2-25, рычаг с роликом, без сальника, ход вправо и влево, без самовозврата, ступень 2 - 51мм, IP67, выключатель концевой (ЭТ)       24
ВК-200-БР-11-67У2-31, рычаг с роликом, без сальника, ход вправо, самовозврат, ступень 3- 61мм, IP67, выключатель концевой (ЭТ)
ВК-200-БР-11-67У2-32, рычаг с роликом, без сальника, ход влево, самовозврат, ступень 3- 61мм, IP67, выключатель концевой (ЭТ)
ВК-200-БР-11-67У2-33, рычаг с роликом, без сальника, ход вправо, без самовозврата, ступень 3- 61мм, IP67, выключатель концевой (ЭТ)
ВК-200-БР-11-67У2-42, рычаг с роликом, без сальника, ход влево, самовозврат, ступень 4- 71мм, IP67, выключатель концевой (ЭТ)
ВК-300-БР-11-67У2-11, рычаг с роликом, с сальником, ход вправо, самовозврат, ступень 1- 41мм, IP67, выключатель концевой (ЭТ)
ВК-300-БР-11-67У2-12, рычаг с роликом, с сальником, ход влево, самовозврат, ступень 1- 41мм, IP67, выключатель концевой (ЭТ)
ВК-300-БР-11-67У2-21, рычаг с роликом, с сальником, ход вправо, cамовозврат, ступень 2- 51мм, IP67, выключатель концевой (ЭТ) 0.712 0.756 1 24 0.024 18.7
ВК-300-БВ-11-67У2-21, V-образный рычаг с роликом на каждом плече, с сальником, ход вправо, cамовозврат, ступень 2- 51мм, IP67, выключатель концевой (ЭТ) 0.712 0.756 1 24 0.024 18.7
ВК-300-БР-11-67У2-22, рычаг с роликом, с сальником, ход влево, cамовозврат, ступень 2- 51мм, IP67, выключатель концевой (ЭТ) 0.712 0.756 1 24 0.024 18.7
ВК-300-БР-11-67У2-23, рычаг с роликом, с сальником, ход вправо, без cамовозврата, ступень 2- 51мм, IP67, выключатель концевой (ЭТ) 0.7   1 24 0.024 18.6
ВК-300-БР-11-67У2-24, рычаг с роликом, с сальником, ход влево, без cамовозврата, ступень 2- 51мм, IP67, выключатель концевой (ЭТ) 0.7   1 24 0.024 18.6
ВК-300-БР-11-67У2-25, рычаг с роликом, с сальником, ход вправо и влево, без cамовозврата, ступень 2- 51мм, IP67, выключатель концевой (ЭТ) 0.7   1 24 0.024 18.6
ВК-300-БР-11-67У2-31, рычаг с роликом, с сальником, ход вправо, самовозврат, ступень 3- 61мм, IP67, выключатель концевой (ЭТ)
ВК-300-БР-11-67У2-32, рычаг с роликом, с сальником, ход влево, самовозврат, ступень 3- 61мм, IP67, выключатель концевой (ЭТ)
ВК-300-БР-11-67У2-41, рычаг с роликом, с сальником, ход вправо, самовозврат, ступень 4- 71мм, IP67, выключатель концевой (ЭТ)
ВК-300-БР-11-67У2-42, рычаг с роликом, с сальником, ход влево, самовозврат, ступень 4- 71мм, IP67, выключатель концевой (ЭТ)
ВК-300-БР-11-67У2-44, рычаг с роликом, с сальником, ход влево, без самовозврата, ступень 4- 71мм, IP67, выключатель концевой (ЭТ) 0.7   1 24 0.024 18.6

Сделать заказ и запросить дополнительную информацию по ВК 200, ВК 300 Вы можете здесь.
