Контакторы КМ 1 электромагнитные

Технические характеристики
Назначение:

Контакторы электромагнитные малогабаритные серии КМ1 предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В переменного тока 50 и 60 Гц.

При наличии тепловых реле контактор осуществляет защиту управляемых электродвигателей от перегрузки и от токов, возникающих при обрыве одной из фаз, а также от не симметрии фаз.

Основные технические характеристики:
  • - ток продолжительного режима 9, 12, 18, 25, 32, 40, 50, 65, 80, 95А
  • - номинальное напряжение переменного тока 220, 380, 660В
  • - номинальное напряжение цепи управления: 24; 110; 220/230; 380В
  • - частоты 50 и 60 Гц
  • - количество полюсов – 3
  • - степень защиты IP20
  • - эксплуатационная частота включений до 600 в час
  • - температура окружающей среды от -25 до +55ºС
  • - вид климатического исполнения УХЛ4
  • - гарантийный срок 3 года

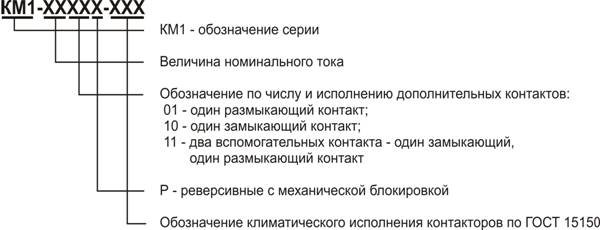

Структура условного обозначения


Технические характеристики
Параметры Тип контактора
КМ1-0910 КМ1-1210 КМ1-1810 КМ1-2510 КМ1-3210 КМ1-4011 КМ1-5011 КМ1-6511 КМ1-8011 КМ1-9510
КМ1-0901 КМ1-1201 КМ1-1801 КМ1-2501 КМ1-3201
Номинальный рабочий ток Ie, категория применения АС-3, А 9 12 18 25 32 40 50 65 80 95
Условный тепловой ток Ith (tº ≥ 40º) категория применения АС-1, А 20 20 32 40 50 60 80 80 125 125
Максимальная кратковременная нагрузка (t≤1с), А 162 216 324 450 576 720 900 1170 1440 1710
Условный ток короткого замыкания Inc, A 1000 3000 5000
Номинальное напряжение катушки управления Uc, В 24, 110, 220, 380
Номинальное рабочее напряжение переменного тока, Ue, В 220, 380, 660
Номинальная мощность в категории применения АС-3, кВт 220 В 2,2 3 4 5,5 7,5 11 15 18,5 22 25
380 В 4 5,5 7,5 11 15 18,5 22 30 37 45
660 В 5,5 7,5 10 15 18,5 30 33 37 45 45
Номинальное напряжение изоляции, Ui, В 690
Номинальное импульсное напряжение Uimp, В 8
Количество и тип дополнительных контактов 1з+1р 1з+1р 1з+1р 1з+1р 1з+1р
Диапазоны напряженияуправления срабат. (0,8 ÷ 1,1)* Uc
отпуск. (0,3 ÷ 0,6)*Uc
Коммутацион-ная износ-ть, млн.циклов АС-3 1,7 1,7 1,4 1,4 1,6 1,5 1,4 1,4 1,2 0,9
АС-1 0,55 0,7 1 1,3 1,3 1,3 1,3 1,4 0,7 1,2
Механическая износостойкость,млн. циклов 2 2 2 2 2 2 1,5 1,5 1,5 1,5

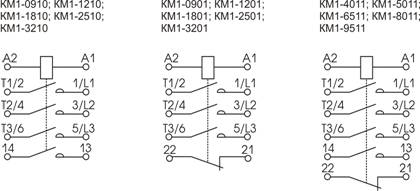

Принципиальные электрические схемы контакторов серии КМ1

Продукция сертифицирована и соответствует требованиям ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000)

Габаритные размеры

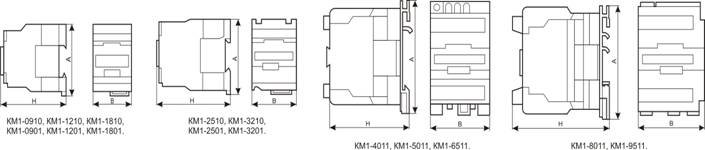

Общий вид и габаритные размеры контакторов серии КМ1

Таблица 1. Габаритные размеры и масса контакторов серии КМ1

Габаритные размеры Тип контактора
КМ1-0910 КМ1-1210 КМ1-1810 КМ1-2510 КМ1-3210 КМ1-4011 КМ1-5011 КМ1-6511 КМ1-8011 КМ1-9510
КМ1-0901 КМ1-1201 КМ1-1801 КМ1-2501 КМ1-3201
Длина А, мм 74 74 74 84 84 127 127 127 127 127
Ширина В, мм 45 45 45 56 56 74 74 74 84 84
Высота Н, мм 80 80 80 93 98 114 114 114 125 125
Масса, не более, кг 0,34 0,345 0,365 0,4 0,545 1,4 1,4 1,4 1,59 1,61

Таблица 2. Сечения кабеля и характеристики монтажа.

Параметры Тип контактора
КМ1-0910 КМ1-1210 КМ1-1810 КМ1-2510 КМ1-3210 КМ1-4011 КМ1-5011 КМ1-6511 КМ1-8011 КМ1-9510
КМ1-0901 КМ1-1201 КМ1-1801 КМ1-2501 КМ1-3201
Гибкий кабель, мм2 1 - 2,5 1 - 2,5 1,5 - 4 1,5 - 4 2,5 - 6 6 - 16 10 - 25 10 - 25 16 - 35 16 - 35
Жесткий кабель, мм2 1,5 - 4 1,5 - 4 2,5 - 6 2,5 - 6 4 - 10 10 -25 16 - 35 16 - 35 25 - 50 2,5 -50
Крутящий момент при затягивании, Нм 1,2 1,2 1,2 1,2 2,5 2,5 2,5 2,5 4 4
Пакинг
Наименование НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.
КМ1-5011-54 УХЛ4, 220В/50Гц, 1з+1р, 50А, нереверсивный, с реле РТ1-25 37-50А, в корпусе из металла IP54, с кнопками ПУСК + СТОП, пускатель электромагнитный (ЭТ) 3.55 3.78 1 6 0.078 23.8

Сделать заказ и запросить дополнительную информацию по КМ 1 Вы можете здесь.
