Реле электротепловое РТЛ

Технические характеристики
Назначение:

Тепловое реле РТЛ предназначено для обеспечения защиты электродвигателей от токовых перегрузок большой продолжительности. Тепловые реле РТЛ обеспечивают защиту от асимметрии токов в фазах и от выпадения одной из фаз.

Выпускаются реле тепловые РТЛ с диапазоном тока от 0,1 до 80А. Реле РТЛ могут устанавливаться как непосредственно на пускатели ПМЛ, так и отдельно от пускателей (в последнем случае они должны быть снабжены клеммниками КРЛ).

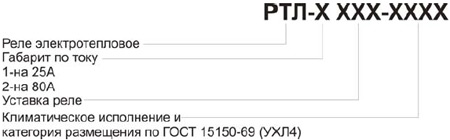

Структура условного обозначения:

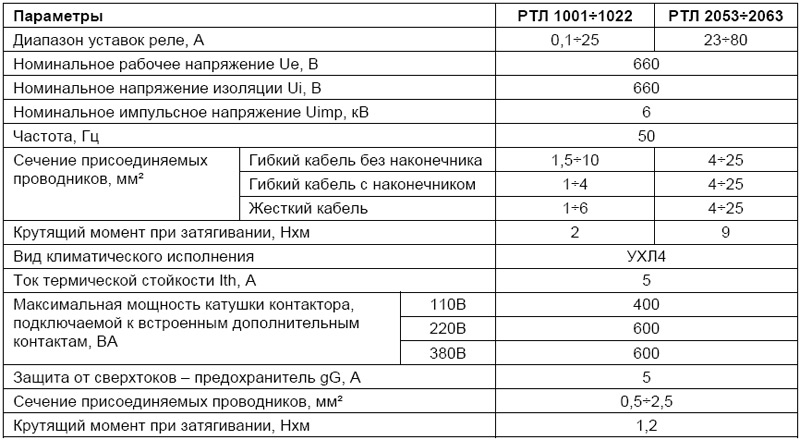

Основные технические характеристики:


Пример заказа: Реле электротепловое РТЛ-1005-УХЛ4 0,63 – 1,0А

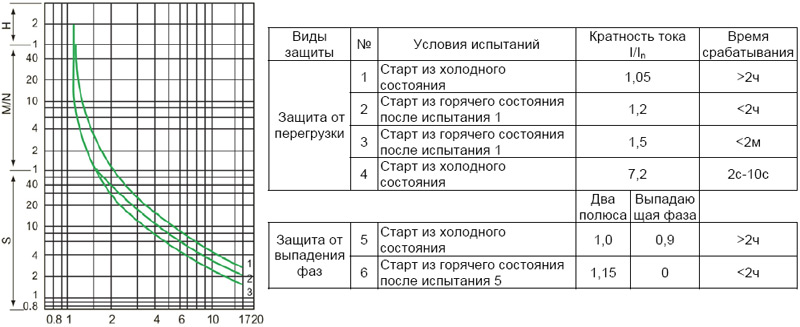

Характеристики срабатывания защиты:

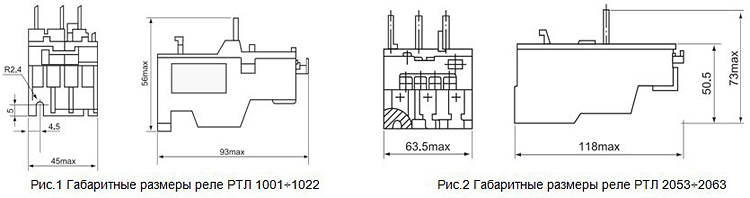

Габаритные размеры
Общий вид и габаритные размеры реле серии РТЛ

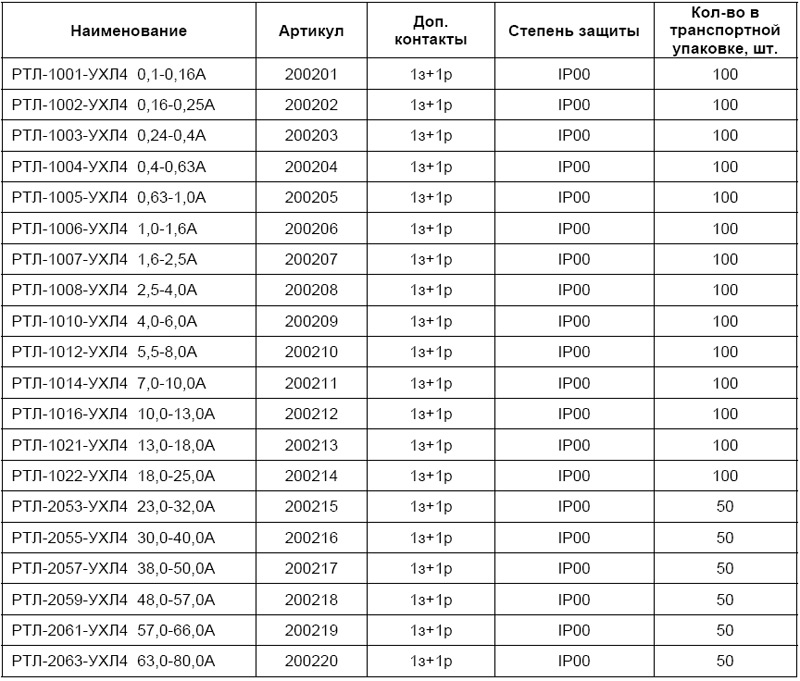

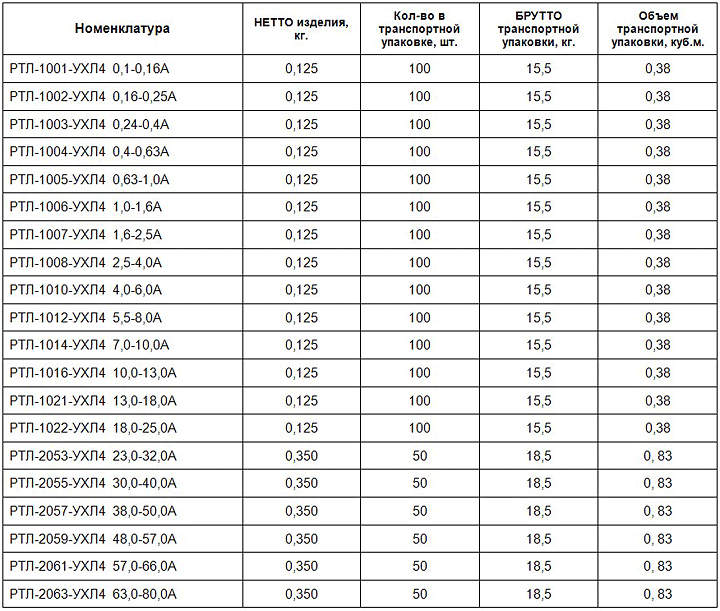

Ассортимент и упаковка

Пакинг
Наименование НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.
РТЛ-1001 УХЛ4 0,1-0,16А, 660В/50Гц, 1з+1р, ручной возврат, IP20, реле электротепловое (ЭТ)     1 100 0.031 13.98
РТЛ-1002 УХЛ4 0,16-0,25А, 660/50Гц, 1з+1р, ручной возврат, IP20, реле электротепловое (ЭТ)     1 100 0.031 14.26
РТЛ-1003 УХЛ4 0,24-0,4А, 660/50Гц, 1з+1р, ручной возврат, IP20, реле электротепловое (ЭТ)     1 100 0.031 14.32
РТЛ-1004 УХЛ4 0,4-0,63А, 660/50Гц, 1з+1р, ручной возврат, IP20, реле электротепловое (ЭТ)     1 100 0.031 14.82
РТЛ-1005 УХЛ4 0,63-1,0А, 660/50Гц, 1з+1р, ручной возврат, IP20, реле электротепловое (ЭТ)     1 100 0.031
РТЛ-1006 УХЛ4 1,0-1,6А, 660/50Гц, 1з+1р, ручной возврат, IP20, реле электротепловое (ЭТ)     1 100 0.031 14.85
РТЛ-1007 УХЛ4 1,6-2,5А, 660/50Гц, 1з+1р, ручной возврат, IP20, реле электротепловое (ЭТ) 0.12 0.148 1 100 0.149 14.83
РТЛ-1008 УХЛ4 2,5-4,0А, 660/50Гц, 1з+1р, ручной возврат, IP20, реле электротепловое (ЭТ)     1 100 0.032 14.8
РТЛ-1010 УХЛ4 4,0-6,0А, 660/50Гц, 1з+1р, ручной возврат, IP20, реле электротепловое (ЭТ)     1 100 0.031 15.12
РТЛ-1012 УХЛ4 5,5-8,0А, 660/50Гц, 1з+1р, ручной возврат, IP20, реле электротепловое (ЭТ) 0.12 0.15 1 100 0.031 15.03
РТЛ-1014 УХЛ4 7,0-10,0А, 660/50Гц, 1з+1р, ручной возврат, IP20, реле электротепловое (ЭТ) 0.12 0.15 1 100 0.031 15.04
РТЛ-1016 УХЛ4 10,0-13,0А, 660/50Гц, 1з+1р, ручной возврат, IP20, реле электротепловое (ЭТ) 0.12 0.15 1 100 0.031 15.01
РТЛ-1021 УХЛ4 13,0-18,0А, 660/50Гц, 1з+1р, ручной возврат, IP20, реле электротепловое (ЭТ) 0.12 0.15 1 100 0.032 15.14
РТЛ-1022 УХЛ4 18,0-25,0А, 660/50Гц, 1з+1р, ручной возврат, IP20, реле электротепловое (ЭТ) 0.12 0.15 1 100 0.032 15.22
РТЛ-2053 УХЛ4 23,0-32,0А, 660/50Гц, 1з+1р, ручной возврат, IP20, реле электротепловое (ЭТ)     1 50 0.042 19.78
РТЛ-2055 УХЛ4 30,0-40,0А, 660/50Гц, 1з+1р, ручной возврат, IP20, реле электротепловое (ЭТ)     1 50 0.042 19.82
РТЛ-2057 УХЛ4 38,0-50,0А, 660/50Гц, 1з+1р, ручной возврат, IP20, реле электротепловое (ЭТ) 0.34 0.398 1 50 0.041 19.89
РТЛ-2059 УХЛ4 48,0-57,0А, 660/50Гц, 1з+1р, ручной возврат, IP20, реле электротепловое (ЭТ)     1 50 0.042 19.94
РТЛ-2061 УХЛ4 57,0-66,0А, 660/50Гц, 1з+1р, ручной возврат, IP20, реле электротепловое (ЭТ)     1 50 0.042 20.04
РТЛ-2063 УХЛ4 63,0-80,0А, 660/50Гц, 1з+1р, ручной возврат, IP20, реле электротепловое (ЭТ)     1 50 0.031 20

Сделать заказ и запросить дополнительную информацию по РТЛ Вы можете здесь.
