Электромагниты МИС

Технические характеристики
Назначение:

Электромагниты серии МИС предназначены для дистанционного управления исполнительными органами станков и механизмов.

  • - номинальное напряжение переменного тока 220, 240, 380, 400, 415, 440 и 500 В для цепей однофазного
    переменного тока с частотой 50/60 Гц;
  • - режимы работы ПВ 100%, ПВ 40%, ПВ 10%;
  • - допустимое число циклов в час – 1200;
  • - климатическое исполнение – У3;
  • - степень защиты IP20;

Габарит

Тип э/м

Режим работы,
ПВ %

Ном. тяговое
усилие, Н

Ход якоря,
мм

Напряжение,
В

Ток, А

Мощность, Вт

Пусковой

Рабочий

Пусковая

Рабочая

1

МИС-1100 ЕУ2

100, 40

15

15

110

1,6

0,25

260

12

127

1,6

0,25

МИС-1200 ЕУ2

220

1,6

0,25

380

1,6

0,25

2

МИС-2100 ЕУ2

21

20

110

-

-

500

14

127

5,2

0,35

МИС-2200 ЕУ2

220

2,9

0,25

380

1,8

0,05

3

МИС-3100 ЕУ2

30

110

-

-

720

25

127

7,6

0,65

МИС-3200 ЕУ2

220

4,6

0,37

380

2,5

0,3

4

МИС-4100 ЕУ2

42

25

110

-

-

780

30

127

13,0

1,1

МИС-4200 ЕУ2

220

7,5

0,6

380

4,0

0,4

5

МИС-5100 ЕУ2

50

110

-

-

850

40

127

16,6

1,4

МИС-5200 ЕУ2

220

10,0

1,0

380

6,0

0,6

6

МИС-6100 ЕУ2

85

30

110

-

-

1500

45

127

27

1,2

МИС-6200 ЕУ2

220

15

0,7

380

8,5

0,4

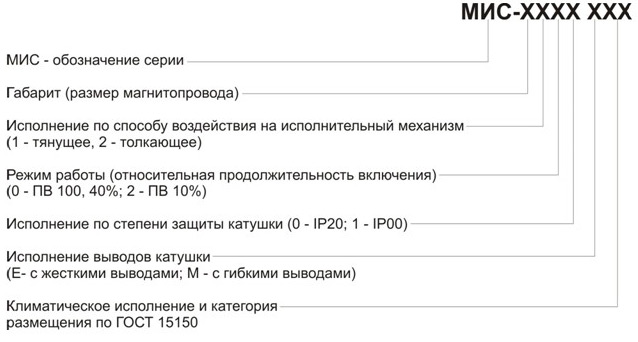

Структура условного обозначения

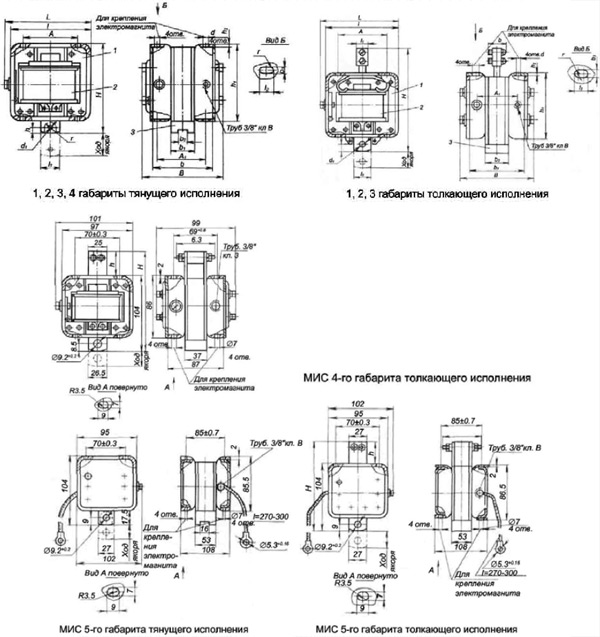

Габаритные размеры

МИС-1100 ЕУ3

МИС-1200 ЕУ3

МИС-2200 ЕУ3

МИС-4100 ЕУ3

Габаритные размеры электромагнитов серии МИС

Тип э/м Размеры, мм Масса, кг
А А1 В b b1 b2 b3 d d1 H h h1 h2 L I I1 I2 I3 r
МИС-1100 ЕУ3 46 51 72 63 25 6 - 5,5 4,1 60 5,0 50 1,5 71 61 14 - - - 0,72
МИС-1200 ЕУ3 46 51 72 16 63 25 - 5,5 4,1 98 38 50 1,5 71 61 14 16 - - 0,75
МИС-2100 ЕУ3 54 56 82 71 24 10 7,0 7,0 6,1 79 6,0 65 2,0 80 74 20 8 - 3,5 1,2
МИС-2200 ЕУ3 54 56 82 19 71 24 - 7,0 6,1 127 48 65 2,0 80 74 20 - - 3,5 1,25
МИС-3100 ЕУ3 54 61 87 76 29 10 7,0 7,0 6,1 79 6,0 65 2,0 80 74 20 8 - 3,5 1,5
МИС-3200 ЕУ3 54 61 87 19 76 29 7,0 7,0 6,1 127 48 65 2,0 80 74 20 - 8 3,5 1,8
МИС-4100 ЕУ3 70 69 99 87 37 12 7,0 7,0 9,2 104 9,0 86 2,0 101 94 26,5 9 - 3,5 2,63
МИС-4200 ЕУ3 - - - - - - - - - 144 48 - - - - - - - - 2,83
МИС-5200 ЕУ3 - - - - - - - - - 144 48 - - - - - - - - 3,7



Гарантийный срок – 2 года

Пакинг
Наименование НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.
МИС-1100 ЕУ3, 110В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ)     1 1
МИС-1100 ЕУ3, 127В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ)     1 1
МИС-1100 ЕУ3, 220В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) 0.702 0.722 1 20 0.01 14.76
МИС-1100 ЕУ3, 380В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) 0.678 0.698 1 20 0.01 14.34
МИС-1200 ЕУ3, 220В, толкающее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) 0.726 0.752 1 20 0.014 15.38
МИС-1200 ЕУ3, 380В, толкающее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) 0.72 0.746 1 20 0.014 15.06
МИС-2100 ЕУ3, 127В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ)     1 1
МИС-2100 ЕУ3, 220В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) 1.112 1.142 1 20 0.02 23.42
МИС-2100 ЕУ3, 380В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) 1.32 1.162 1 20 0.02 23.52
МИС-2200 ЕУ3, 220В, толкающее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) 1.178 1.218 1 20 0.029 25
МИС-2200 ЕУ3, 380В, толкающее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) 1.184 1.224 1 20 0.014 25.04
МИС-3100 ЕУ3, 220В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) 1.28 1.312 1 20 0.018 26.68
МИС-3100 ЕУ3, 380В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) 1.292 1.322 1 20 0.018 26.94
МИС-3200 ЕУ3, 220В, толкающее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) 1.334 1.374 1 10 0.014 14.16
МИС-3200 ЕУ3, 380В, толкающее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) 1.344 1.384 1 10 0.014 14.25
МИС-4100 ЕУ3, 220В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) 2.51 2.55 1 8 0.011 20.52
МИС-4100 ЕУ3, 380В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) 2.53 2.57 1 8 0.009 20.88
МИС-4200 ЕУ3, 220В, толкающее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ)     1 1
МИС-4200 ЕУ3, 380В, толкающее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ)     1 1
МИС-5100 ЕУ3, 110В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ)     1 1
МИС-5100 ЕУ3, 127В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ)     1 1
МИС-5100 МУ3, 220В, тянущее исполнение, ПВ 100%, IP20, с гибкими выводами, электромагнит (ЭТ) 2.924 2.97 1 8 0.014 24.14
МИС-5100 ЕУ3, 220В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ)     1 1
МИС-5100 МУ3, 380В, тянущее исполнение, ПВ 100%, IP20, с гибкими выводами, электромагнит (ЭТ) 2.976 3.02 1 8 0.014 24.54
МИС-5100 ЕУ3, 380В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) 2.976   1 8 0.014 24.54
МИС-5200 МУ3, 220В, толкающее исполнение, ПВ 100%, IP20, с гибкими выводами, электромагнит (ЭТ)     1 1
МИС-5200 ЕУ3, 220В, толкающее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ)     1 1
МИС-5200 МУ3, 380В, толкающее исполнение, ПВ 100%, IP20, с гибкими выводами, электромагнит (ЭТ)     1 1
МИС-5200 ЕУ3, 380В, толкающее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ)     1 1
МИС-6100 ЕУ3, 220В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ)     1 1
МИС-6100 ЕУ3, 380В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ)     1 1
МИС-6200 ЕУ3, 220В, толкающее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ)     1 1
МИС-6200 ЕУ3, 380В, толкающее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ)     1 1
Катушка управления к МИС-2100 (2200), 220В/50Гц, ПВ 100%, с жёсткими выводами (ЭТ)
Катушка управления к МИС-4100 (4200), 220В/50Гц, ПВ 100%, с жёсткими выводами (ЭТ)
Катушка управления к МИС-5100 (5200), 220В/50Гц, ПВ 100%, с гибкими выводами (ЭТ)
Катушка управления к МИС-1100 (1200), 220В/50Гц, ПВ 100%, с жёсткими выводами (ЭТ)
Катушка управления к МИС-3100 (3200), 220В/50Гц, ПВ 100%, с жёсткими выводами (ЭТ)
Катушка управления к МИС-2100 (2200), 380В/50Гц, ПВ 100%, с жёсткими выводами (ЭТ)
Катушка управления к МИС-4100 (4200), 380В/50Гц, ПВ 100%, с жёсткими выводами (ЭТ)
Катушка управления к МИС-5100 (5200), 380В/50Гц, ПВ 100%, с гибкими выводами (ЭТ)
Катушка управления к МИС-1100 (1200), 380В/50Гц, ПВ 100%, с жёсткими выводами (ЭТ)
Катушка управления к МИС-3100 (3200), 380В/50Гц, ПВ 100%, с жёсткими выводами (ЭТ)
