Блок питания постоянного тока БП 7,5

НАЗНАЧЕНИЕ

Блок питания постоянного тока «БП 7,5» соответствует требованиям технических условий 40 2520-197-31636677-09 ТУ и предназначен для питания промышленных приборов и средств автоматизации нестабилизированным напряжением постоянного тока.
Прибор преобразует сетевое переменное напряжение 220 В, 50 Гц в постоянное нестабилизированное напряжение ±7,5 В с гальванической изоляцией от сети питания.
Условия эксплуатации и степень защиты прибора:
- номинальное значение климатических факторов - согласно ГОСТ 15150 для вида климатического исполнения УХЛ4, тип атмосферы II (промышленная);
- степень защиты оболочки прибора IP20 по ГОСТ 14254.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра
Значение параметра
1
Параметры питания:
- напряжение питания, В, эффективное значение
- - частота, Гц
от 180 до 242
50±5
2
Мощность, потребляемая прибором, В·А, не более
30
3
Максимальная мощность, отдаваемая в нагрузку, Вт
11
4
Диапазон изменения тока нагрузки, А
от 0 до 1,5
5
Выходное нестабилизированное напряжение постоянного тока, В
7,5
6
Сопротивление изоляции между входными и выходными цепями в нормальных климатических условиях, МОм, не менее
20
7
Напряжение изоляции между входными и выходными цепями в нормальных климатических условиях, эффективное значение, В, не менее
1500
8
Рекомендуемое сечение подключаемых проводов
макс 2,5 мм2
9
Тип контакта
винтовой
10
Масса, кг
0,15
11
Габаритные размеры, ВхШхГ, мм
87х70х60
12
Степень защиты в соответствии с ГОСТ 14254-96
IP 20
13
Монтаж блока
35мм DIN рейка
14
Материал корпуса блока
АБС
Условия эксплуатации прибора:

- температура окружающей среды от минус 40 0С до + 80 0С;

- относительная влажность до 95% при температуре 30 0С;

- атмосферное давление 84–106,7 кПа;

- вибрация с частотой 5–35 Гц и амплитудой не более 0.35мм.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ПРИБОРА
Прибор смонтирован в пластмассовом корпусе для установки на 35мм DIN-рейку.
Блок питания выполнен на основе понижающего трансформатора.
Гальваническая развязка между входными и выходными цепями обеспечивается с помощью трансформатора.
Все узлы БП смонтированы на одной печатной плате. На ней расположены: трансформатор, выпрямитель, сглаживающий фильтр и сетевой предохранитель.
Основание корпуса прибора с установленной на нем печатной платой закрывается крышкой до упора. На лицевой панели размещены декоративные шильд и два светодиода: наличие сети и выходного напряжения. Основание и крышка имеют окна для подключения входных и выходных цепей прибора через клеммные соединители, установленные на печатной плате.
На крышке корпуса размещен декоративный шильд с названием и описанием основных характеристик прибора.
ГАБАРИТНЫЕ И МОНТАЖНЫЕ РАЗМЕРЫ

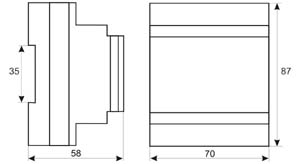

Габаритные размеры и внешний вид блока питания БП 7,5
Рисунок 1 – Габаритные размеры и внешний вид прибора БП 7,5

Сделать заказ и запросить дополнительную информацию по БП 7,5 Вы можете здесь.
